ホエールチェーンカッター 複数番手用（セット）
- 通常単価(税別)
- 25,500円～49,382円
- 税込単価
- 28,050円～54,320円
本体1つで部品を付け替える事により、複数番手のローラーチェーンで御使用出来ます...
詳細情報を確認する- 種類
- チェーンカッター
ご注意
- 商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。

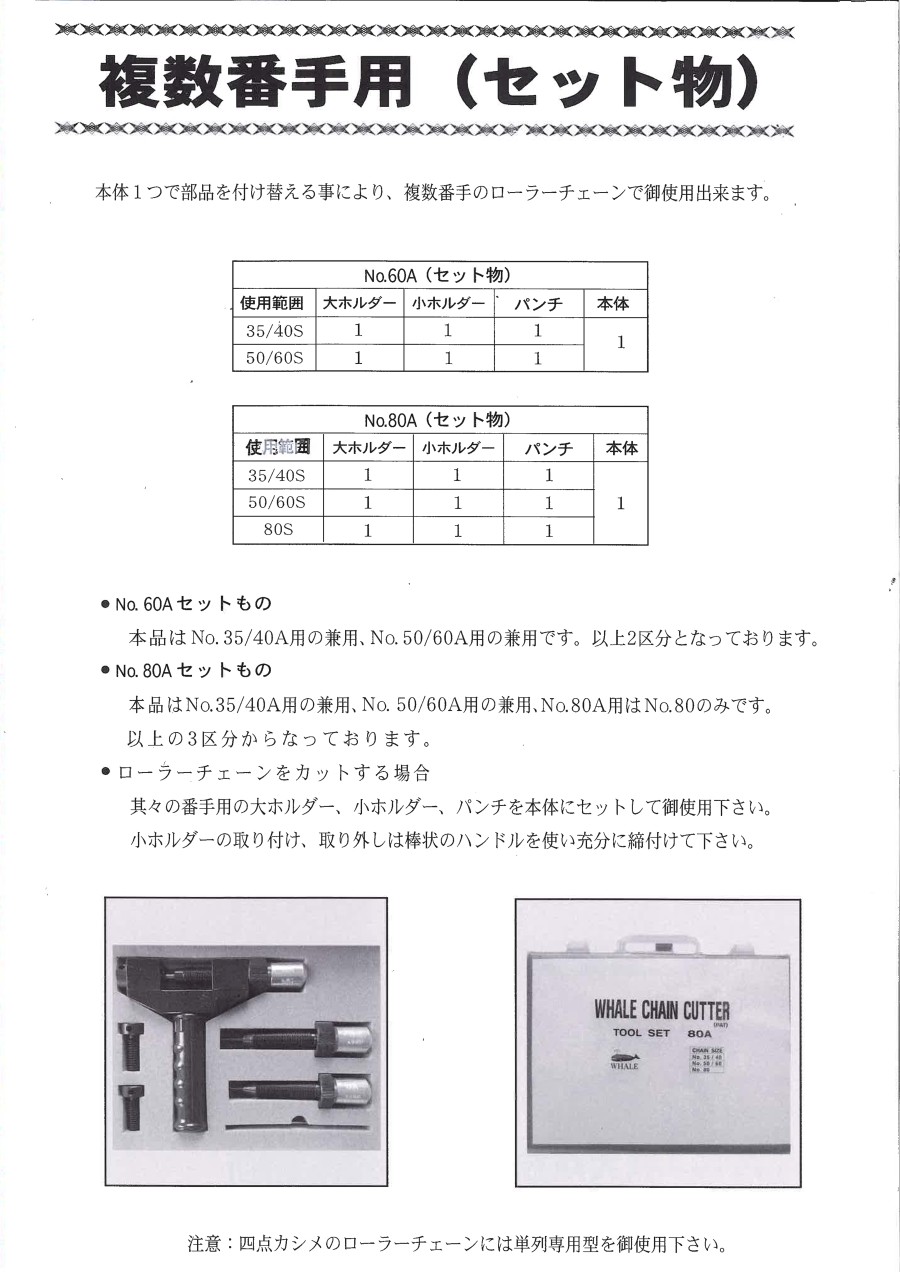

商品情報
製品仕様
No.80A
No.60A
| 使用範囲 | 大ホルダー | 小ホルダー | パンチ | 本体 |
|---|---|---|---|---|
| 35/40S | 1 | 1 | 1 | 1 |
| 50/60S | 1 | 1 | 1 |
No.80A
| 使用範囲 | 大ホルダー | 小ホルダー | パンチ | 本体 |
|---|---|---|---|---|
| 35/40S | 1 | 1 | 1 | 1 |
| 50/60S | 1 | 1 | 1 | |
| 80S | 1 | 1 | 1 |
使用例
使用説明
- 単列ローラーチェーンには大小ウレタンスリーブ2個と共に、パンチに押入れて御使用下さい。
- 四点カシメのローラーチェーンには単列専用型を御使用下さい。
使用方法
1）それぞれのチェーンカッターにチェーンを挿入し固定ネジを締め付けて下さい。
2）ストレートパンチを挿入して下さい。
3）ストレートパンチを数回かるく打って下さい。それから固定ネジを再び締めつけて下さい。
そしてピンが写真のように飛び出すまで連打して下さい。
4）ピンが飛び出してからストレートパンチを引きぬき固定ネジをゆるめて下さい。
ハンマーの使用型番
No.50まで：1ポンド半のハンマーを使用して下さい。
No.60以上：2ポンドのハンマーを使用して下さい。
型番リスト
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
25,500円 ( 28,050円 ) | 在庫品1日目当日出荷可能 |
49,382円 ( 54,320円 ) | 4日目 |
詳細情報
基本情報
本体1つで部品を付け替える事により、複数番手のローラーチェーンで御使用出来ます。
【特長】
・No.60Aセットもの：No.35／40A用の兼用、No.50／60A用の兼用です。以上2区分となっております
・No.80Aセットもの：No.35／40A用の兼用、No.50／60A用の兼用、No.80A用はNo.80のみです。以上の3区分からなっております
・ローラーチェーンをカットする場合、其々の番手用の大ホルダー、小ホルダー、パンチを本体にセットして御使用下さい
・小ホルダーの取り付け、取り外しは棒状のハンドルを使い充分に締付けて下さい
ご注意
- 商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。
