ホース継手 ホースジョイント用袋ナット HSN
- 通常単価(税別)
- 108円～1,017円
- 税込単価
- 119円～1,119円
ホースジョイント用竹の子を固定するための袋ナットで、平行（PF）内ネジを切って...
詳細情報を確認する- 種類
- 部品
- 本体材質
- C3604BD材
ご注意
- 掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。
未確定：候補が12型番あります。
商品情報
外形図
規格表
| 型番 | 取付ネジ | 寸法（mm） | ||
|---|---|---|---|---|
| d | φD0 | B | L | |
| HSN-1106 | PF1/8 | 7.3 | 12 | 10 |
| HSN-1107 | PF1/8 | 7.3 | 12 | 10 |
| HSN-1206 | PF1/4 | 9.5 | 16 | 13 |
| HSN-1207 | PF1/4 | 9.5 | 16 | 13 |
| HSN-1208 | PF1/4 | 9.5 | 16 | 13 |
| HSN-1209 | PF1/4 | 9.5 | 16 | 13 |
| HSN-1310 | PF3/8 | 11 | 19 | 14 |
| HSN-1440 | PF1/2 | 16.5 | 24 | 16 |
| HSN-1414 | PF1/2 | 16.5 | 24 | 16 |
| HSN-1416 | PF1/2 | 16.5 | 24 | 16 |
| HSN-1620 | PF3/4 | 21.4 | 30 | 17.5 |
| HSN-1827 | PF1 | 27.5 | 38 | 20 |
製品仕様
| 使用圧力 | MAX 3.45MPa |
|---|---|
| 使用温度 | -50～+150℃ |
| 材質 | C3604BD |
| 流体 | 上記材質に悪影響が無い流体 |
図1
図2
図3
型番リスト
表示件数
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
108円 ( 119円 ) | 4日目 |
108円 ( 119円 ) | 4日目 |
146円 ( 161円 ) | 4日目 |
136円 ( 150円 ) | 在庫品1日目当日出荷可能 |
146円 ( 161円 ) | 在庫品1日目当日出荷可能 |
138円 ( 152円 ) | 4日目 |
205円 ( 226円 ) | 在庫品1日目当日出荷可能 |
311円 ( 342円 ) | 在庫品1日目当日出荷可能 |
336円 ( 370円 ) | 4日目 |
328円 ( 361円 ) | 在庫品1日目当日出荷可能 |
517円 ( 569円 ) | 4日目 |
1,017円 ( 1,119円 ) | 在庫品1日目当日出荷可能 |
詳細情報
基本情報
ホースジョイント用竹の子を固定するための袋ナットで、平行（PF）内ネジを切っている。
【特長】
本体のネジサイズに合わせて選定。
ご注意
- 掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。

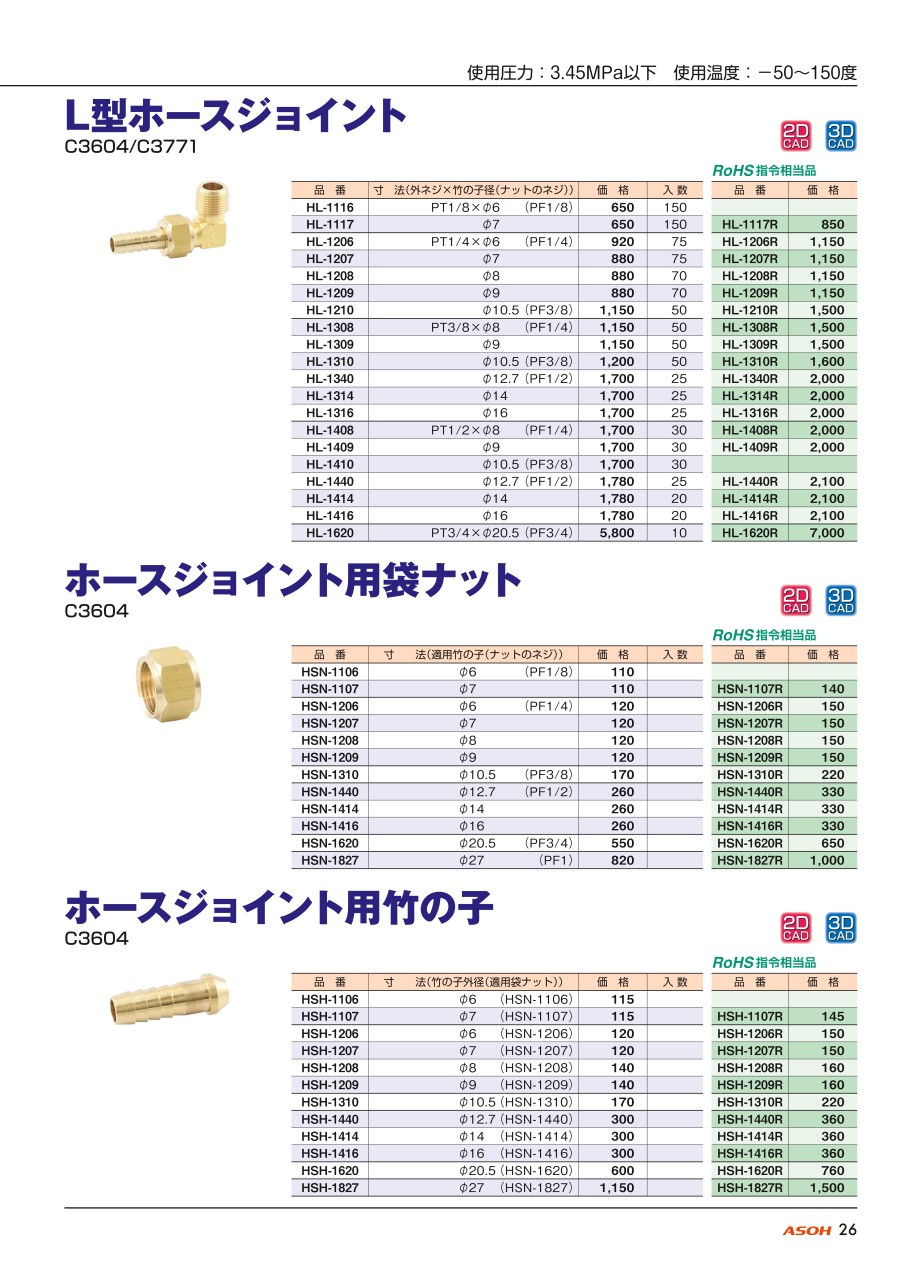

カタログ
商品担当おすすめ
ホース継手 ホースジョイント用袋ナット HSNのレビュー
エアー配管ホースに使っています
4
4.02020/01/15
当社ではこのホースジョイント用袋ナット（HSN-1208）を、竹の子タイプのホース継手（HSH-1208）と一緒に組み合...もっと読む
0人が参考にしています。
よくあるご質問（FAQ）
Qホースを固定するバンドで推奨できるものはありますか？
A
オービットバンドを推奨致します。
