ホース継手 内ネジ・ホースニップル HF
- 数量スライド割引
- 一部当日出荷可能
- 通常単価(税別)
- 523円～1,664円
- 税込単価
- 575円～1,830円
機器とホースを接続するための継手。【特長】・内ネジが切ってあり、外ネジ部を他の...
詳細情報を確認する
未確定：候補が20型番あります。
商品情報
外形図
寸法図
製品仕様
外観
内ネジ・ホースニップル HF 図1
内ネジ・ホースニップル HF 図2
内ネジ・ホースニップル HF 図3
使用条件
| 使用圧力 | MAX 3.45MPa |
|---|---|
| 使用温度 | -50℃～+150℃ |
| 材質 | C3604BD |
| 流体 | 上記材質に悪影響が無い流体 |
規格表
| 品番 | 取付 ネジ | 寸法（mm） | ||||
|---|---|---|---|---|---|---|
| d | φD | φD1 | B | La | L | |
| HF-1207 | PT1/4 | 7 | 4 | 17 | 26 | 41 |
| HF-1208 | PT1/4 | 8 | 4.5 | 17 | 26 | 41 |
| HF-1209 | PT1/4 | 9 | 5.5 | 17 | 26 | 41 |
| HF-1295 | PT1/4 | 9.5 | 5.5 | 17 | 26 | 41 |
| HF-1210 | PT1/4 | 10.5 | 7 | 17 | 26 | 41 |
| HF-1308 | PT3/8 | 8 | 4.5 | 21 | 28 | 45 |
| HF-1309 | PT3/8 | 9 | 5.5 | 21 | 28 | 45 |
| HF-1395 | PT3/8 | 9.5 | 6 | 21 | 28 | 45 |
| HF-1310 | PT3/8 | 10.5 | 7 | 21 | 28 | 45 |
| HF-1312 | PT3/8 | 12 | 8 | 21 | 28 | 45 |
| 品番 | 取付 ネジ | 寸法（mm） | ||||
|---|---|---|---|---|---|---|
| d | φD | φD1 | B | La | L | |
| HF-1340 | PT3/8 | 12.7 | 9.5 | 21 | 28 | 45 |
| HF-1314 | PT3/8 | 14 | 10 | 21 | 28 | 45 |
| HF-1316 | PT3/8 | 16 | 11.5 | 21 | 28 | 45 |
| HF-1408 | PT1/2 | 8 | 4.5 | 24 | 29 | 49 |
| HF-1409 | PT1/2 | 9 | 5.5 | 24 | 29 | 49 |
| HF-1410 | PT1/2 | 10.5 | 7 | 24 | 29 | 49 |
| HF-1412 | PT1/2 | 12 | 8 | 24 | 29 | 49 |
| HF-1440 | PT1/2 | 12.7 | 9.5 | 24 | 29 | 49 |
| HF-1414 | PT1/2 | 14 | 10 | 24 | 29 | 49 |
| HF-1416 | PT1/2 | 16 | 11.5 | 24 | 29 | 49 |
注意・禁止事項
各々のジョイントは金属面同士の接触で適正な面圧にて洩れを止める構造の商品なので接触面の傷、打痕、腐食跡には注意してください。
また、過度の締め付けは変形による洩れの発生や残留応力による事後の「応力腐食割れ」を生じる原因になります。
型番リスト
表示件数
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
674円 ( 741円 ) | 在庫品1日目当日出荷可能 |
750円 ( 825円 ) | 在庫品1日目当日出荷可能 |
523円 ( 575円 ) | 在庫品1日目当日出荷可能 |
524円 ( 576円 ) | 在庫品1日目当日出荷可能 |
773円 ( 850円 ) | 在庫品1日目当日出荷可能 |
875円 ( 963円 ) | 在庫品1日目当日出荷可能 |
785円 ( 864円 ) | 在庫品1日目当日出荷可能 |
775円 ( 853円 ) | 在庫品1日目当日出荷可能 |
875円 ( 963円 ) | 在庫品1日目当日出荷可能 |
875円 ( 963円 ) | 在庫品1日目当日出荷可能 |
668円 ( 735円 ) | 在庫品1日目当日出荷可能 |
875円 ( 963円 ) | 在庫品1日目当日出荷可能 |
695円 ( 765円 ) | 在庫品1日目当日出荷可能 |
1,655円 ( 1,821円 ) | 4日目 |
1,664円 ( 1,830円 ) | 在庫品1日目当日出荷可能 |
1,525円 ( 1,678円 ) | 在庫品1日目当日出荷可能 |
1,655円 ( 1,821円 ) | 4日目 |
1,440円 ( 1,584円 ) | 在庫品1日目当日出荷可能 |
1,574円 ( 1,731円 ) | 在庫品1日目当日出荷可能 |
1,516円 ( 1,668円 ) | 4日目 |
詳細情報
基本情報
機器とホースを接続するための継手。
【特長】
・内ネジが切ってあり、外ネジ部を他の継手無しで接続可能。
・ホースバンド等でホースが抜けないようにしっかりと固定して使用。
【用途】
・機器とホースの接続に便利。

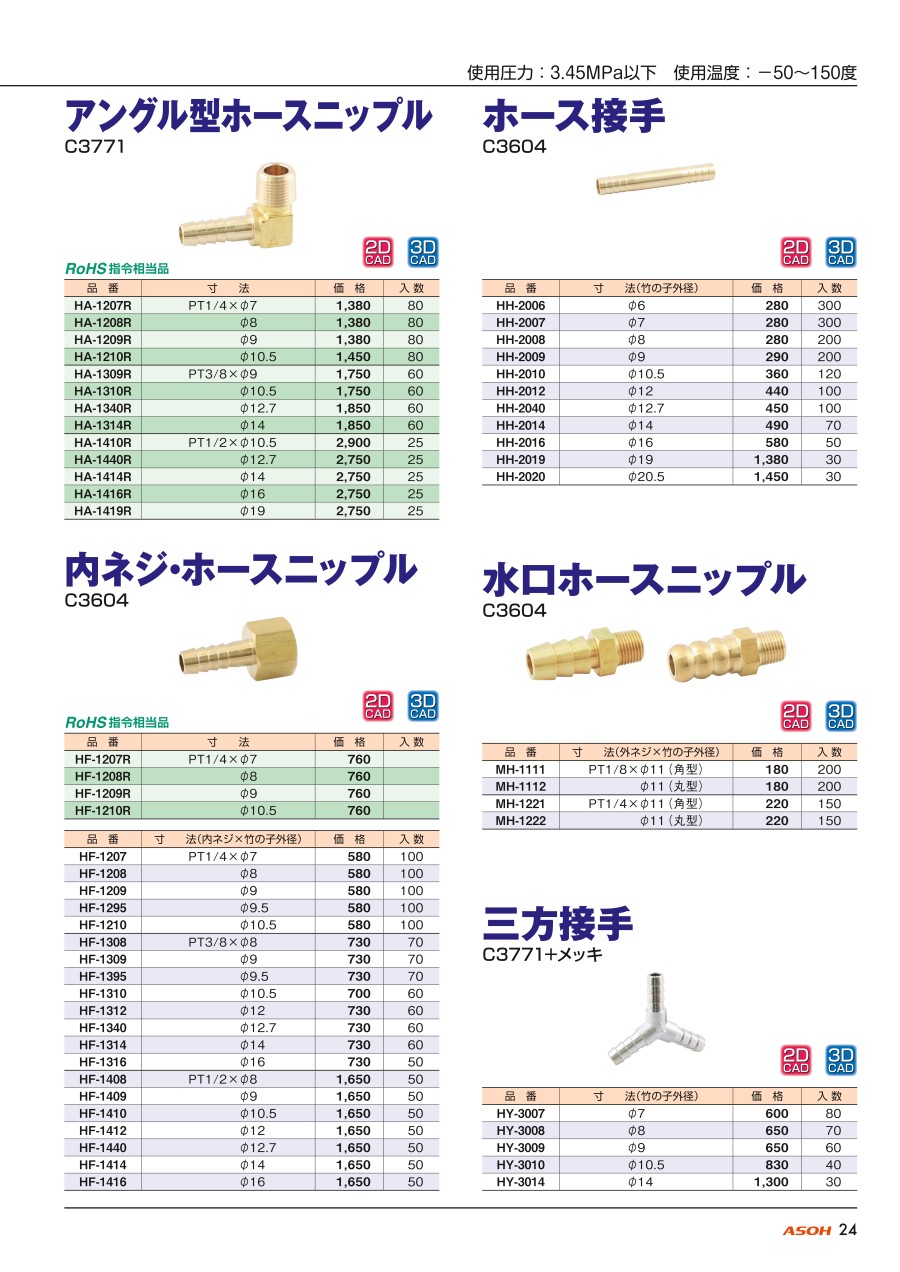

カタログ
商品担当おすすめ
ホース継手 内ネジ・ホースニップル HFのレビュー
ホース接続
5
5.02020/05/18
在庫のカプラとつなぐために購入。
ホースバンドで漏れずにしっかり止まっています。
0人が参考にしています。
エアホース
5
5.02019/06/06
アソーのニップルは価格の割には使い勝手がよくコストパホーマンスが良いｔ思う
0人が参考にしています。
ねじ配管をチューブに変換
5
5.02018/11/02
安価なのに高品位でよかったです。６ｍｍのチューブに接続できるめねじアダプターは少なかったので助かりました。
0人が参考にしています。
よくあるご質問（FAQ）
Qホースを固定するバンドで推奨できるものはありますか？
A
オービットバンドを推奨致します。
