メカニカル部品技術窓口
ホース継手 デカニップル（鍛造製） HN
- 通常単価(税別)
- 1,310円～6,805円
- 税込単価
- 1,441円～7,486円
口径の大きいタイプのホースニップル。【特長】・熱間鍛造で作られており、ピンホー...
詳細情報を確認する
商品情報
外形図
ホース継手 デカニップル（鍛造製） HNの寸法図
製品仕様
外観
ホース継手 デカニップル（鍛造製） 図1
ホース継手 デカニップル（鍛造製）図2
ホース継手 デカニップル（鍛造製） 図3
使用条件
| 使用圧力 | MAX 3.45MPa |
|---|---|
| 使用温度 | -50℃～＋150℃ |
| 材質 | C3771BD |
| 流体 | 上記材質に悪影響が無い流体 |
規格表
| 品番 | 取付ネジ | 寸法（mm） | ||||
|---|---|---|---|---|---|---|
| d | φD | φD1 | B | La | L | |
| HN-1827 | PT1 | 27 | 20.5 | 35 | 41.5 | 73.5 |
| HN-1034 | PT1-1/4 | 34 | 24 | 45 | 58 | 96 |
| HN-1040 | PT1-1/2 | 40 | 30 | 51 | 61 | 100 |
| HN-1052 | PT2 | 52 | 40 | 63 | 86 | 132 |
注意・禁止事項
各々のジョイントは金属面同士の接触で適正な面圧にて洩れを止める構造の商品なので接触面の傷、打痕、腐食跡には注意してください。
また、過度の締め付けは変形による洩れの発生や残留応力による事後の「応力腐食割れ」を生じる原因になります。
詳細情報
基本情報
口径の大きいタイプのホースニップル。
【特長】
・熱間鍛造で作られており、ピンホールもなく堅牢で、しかもリーズナブルな価格。
・ホースバンド等でホースが抜けないようにしっかりと固定し、使用。
・ホース用のバンド（オービットホースバンド参照）も用意。

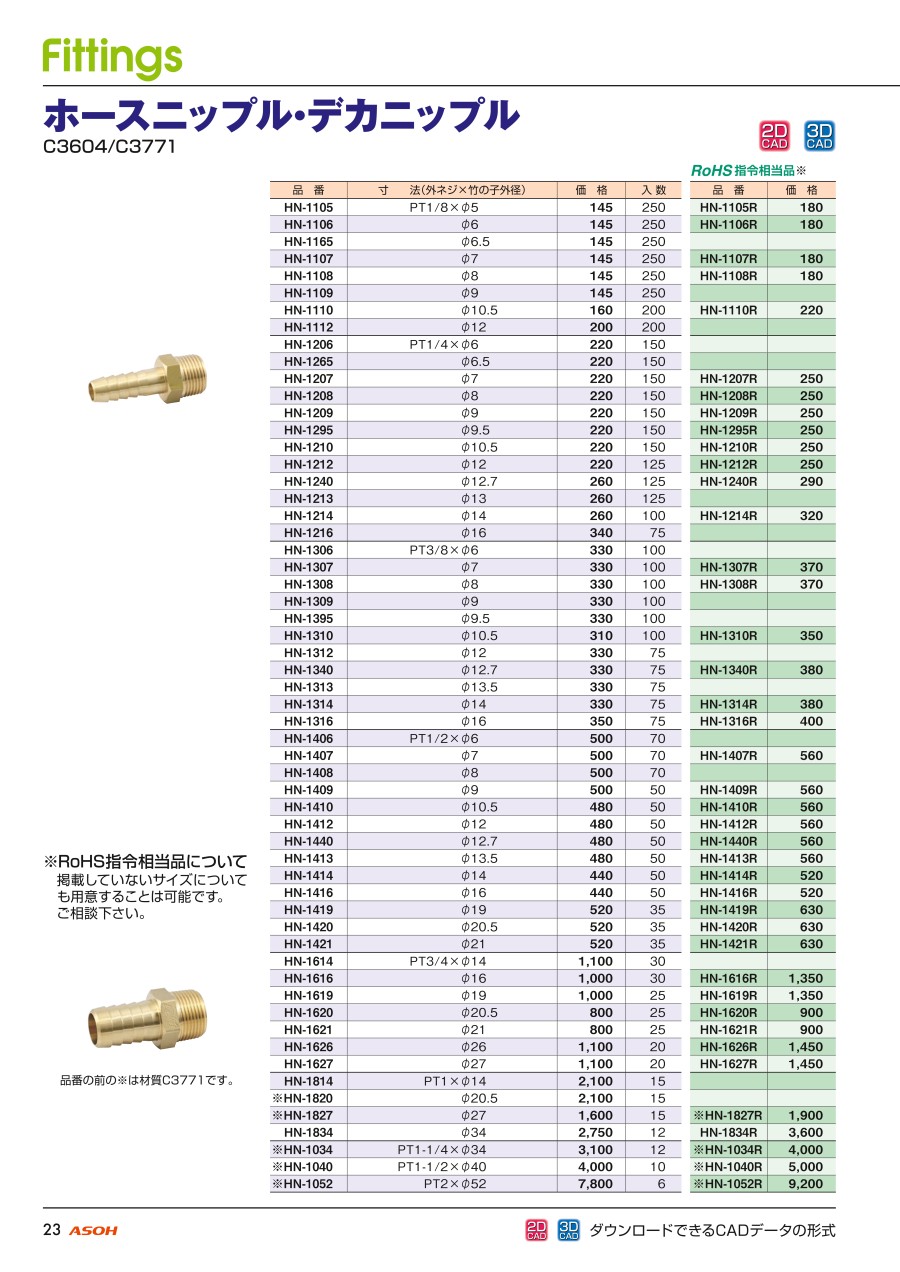

カタログ
