ホース継手 エースニップル ステンレス製 HN
- 数量スライド割引
- 一部当日出荷可能
- 通常単価(税別)
- 638円～32,464円
- 税込単価
- 702円～35,710円
ステンレス（SUS304）製のホースニップル。【特長】・取付ネジが1Bまでは全...
詳細情報を確認する
未確定：候補が54型番あります。
商品情報
外形図
ステンレス製 HNの寸法図
製品仕様
ステンレス製 HNの参考図1
ステンレス製 HNの参考図2
製品仕様
- 使用圧力：MAX 3.45MPa
- 使用温度：-50℃～+150℃
- 材質: SUS304/SCS13A（PT 1"1/4以上）
- 流体: 水、空気、油、他材質に悪影響のない物。
規格表
| 品番 | 寸法（mm） | ||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| d | φD | φD1 | B | La | L | ||||||||
| HN-7105 | PT1/8 | 5 | 3 | 12 | 20 | 36 | |||||||
| HN-7106 | PT1/8 | 6 | 3 | 12 | 20 | 36 | |||||||
| HN-7165 | PT1/8 | 6.5 | 3 | 12 | 20 | 36 | |||||||
| HN-7107 | PT1/8 | 7 | 4 | 12 | 20 | 36 | |||||||
| HN-7108 | PT1/8 | 8 | 5 | 12 | 20 | 36 | |||||||
| HN-7109 | PT1/8 | 9 | 5.5 | 12 | 20 | 36 | |||||||
| HN-7110 | PT1/8 | 10.5 | 6 | 12 | 20 | 36 | |||||||
| HN-7206 | PT1/4 | 6 | 3 | 14 | 24 | 42 | |||||||
| HN-7265 | PT1/4 | 6.5 | 3 | 14 | 24 | 42 | |||||||
| HN-7207 | PT1/4 | 7 | 4 | 14 | 24 | 42 | |||||||
| HN-7208 | PT1/4 | 8 | 5 | 14 | 24 | 42 | |||||||
| HN-7209 | PT1/4 | 9 | 5 | 14 | 24 | 42 | |||||||
| HN-7210 | PT1/4 | 10.5 | 6 | 14 | 24 | 42 | |||||||
| HN-7212 | PT1/4 | 12 | 8 | 14 | 24 | 42 | |||||||
| 品番 | 寸法（mm） | ||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| d | φD | φD1 | B | La | L | ||||||||
| HN-7213 | PT1/4 | 13 | 8 | 14 | 24 | 42 | |||||||
| HN-7214 | PT1/4 | 14 | 8 | 17 | 24 | 42 | |||||||
| HN-7306 | PT3/8 | 6 | 3 | 17 | 25 | 44 | |||||||
| HN-7365 | PT3/8 | 6.5 | 3 | 17 | 25 | 44 | |||||||
| HN-7307 | PT3/8 | 7 | 4 | 17 | 25 | 44 | |||||||
| HN-7308 | PT3/8 | 8 | 5 | 17 | 25 | 44 | |||||||
| HN-7309 | PT3/8 | 9 | 6 | 17 | 25 | 44 | |||||||
| HN-7310 | PT3/8 | 10.5 | 6 | 17 | 25 | 44 | |||||||
| HN-7312 | PT3/8 | 12 | 8 | 17 | 25 | 44 | |||||||
| HN-7313 | PT3/8 | 13.5 | 8 | 17 | 25 | 44 | |||||||
| HN-7314 | PT3/8 | 14 | 9 | 17 | 25 | 44 | |||||||
| HN-7316 | PT3/8 | 16 | 11 | 17 | 25 | 44 | |||||||
| HN-7406 | PT1/2 | 6 | 3 | 22 | 27 | 49 | |||||||
| HN-7407 | PT1/2 | 7 | 4 | 22 | 27 | 49 | |||||||
| 品番 | 寸法（mm） | ||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| d | φD | φD1 | B | La | L | ||||||||
| HN-7408 | PT1/2 | 8 | 5 | 22 | 27 | 49 | |||||||
| HN-7409 | PT1/2 | 9 | 6 | 22 | 27 | 49 | |||||||
| HN-7410 | PT1/2 | 10.5 | 7 | 22 | 27 | 49 | |||||||
| HN-7412 | PT1/2 | 12 | 8 | 22 | 27 | 49 | |||||||
| HN-7440 | PT1/2 | 12.7 | 8 | 22 | 27 | 49 | |||||||
| HN-7413 | PT1/2 | 13.5 | 10 | 22 | 27 | 49 | |||||||
| HN-7414 | PT1/2 | 14 | 11 | 22 | 27 | 49 | |||||||
| HN-7416 | PT1/2 | 16 | 12 | 22 | 27 | 49 | |||||||
| HN-7419 | PT1/2 | 19 | 14 | 22 | 27 | 49 | |||||||
| HN-7420 | PT1/2 | 20.5 | 15 | 22 | 27 | 49 | |||||||
| HN-7421 | PT1/2 | 21 | 15 | 22 | 27 | 49 | |||||||
| HN-7616 | PT3/4 | 16 | 11 | 27 | 33 | 59 | |||||||
| HN-7619 | PT3/4 | 19 | 14 | 27 | 33 | 59 | |||||||
| 品番 | 寸法（mm） | ||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| d | φD | φD1 | B | La | L | ||||||||
| HN-7620 | PT3/4 | 20.5 | 15 | 27 | 33 | 59 | |||||||
| HN-7621 | PT3/4 | 21 | 16 | 27 | 33 | 59 | |||||||
| HN-7626 | PT3/4 | 26 | 20 | 27 | 33 | 59 | |||||||
| HN-7627 | PT3/4 | 27 | 20 | 29 | 33 | 59 | |||||||
| HN-7820 | PT1 | 20.5 | 15 | 35 | 40 | 70 | |||||||
| HN-7827 | PT1 | 27 | 22 | 35 | 40 | 70 | |||||||
| HN-7834 | PT1 | 34 | 25 | 35 | 40 | 70 | |||||||
| HN-7034 | PT1 1/4 | 34 | 25 | 44 | 45 | 80 | |||||||
| HN-7040 | PT1 1/2 | 40 | 31 | 52 | 53 | 90 | |||||||
| HN-7052 | PT2 | 52 | 43 | 63 | 60 | 100 | |||||||
| HN-7066 | PT2 1/2 | 66 | 53 | 80 | 71 | 120 | |||||||
| HN-7100 | PT4 | 100 | 88 | 120 | 92 | 150 | |||||||
商品特長詳細
外観
ステンレス製 HN
ステンレス製 HN 2
ステンレス製 HN 3
注意・禁止事項
各々のジョイントは金属面同士の接触で適正な面圧にて洩れを止める構造の商品なので接触面の傷、打痕、腐食跡には注意してください。
また、過度の締め付けは変形による洩れの発生や残留応力による事後の「応力腐食割れ」を生じる原因になります。
型番リスト
表示件数
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
32,464円 ( 35,710円 ) | 1日目 |
3,391円 ( 3,730円 ) | 在庫品1日目当日出荷可能 |
4,112円 ( 4,523円 ) | 在庫品1日目当日出荷可能 |
5,267円 ( 5,794円 ) | 在庫品1日目当日出荷可能 |
14,919円 ( 16,411円 ) | 4日目 |
30,600円 ( 33,660円 ) | 4日目 |
762円 ( 838円 ) | 在庫品1日目当日出荷可能 |
762円 ( 838円 ) | 在庫品1日目当日出荷可能 |
758円 ( 834円 ) | 在庫品1日目当日出荷可能 |
638円 ( 702円 ) | 在庫品1日目当日出荷可能 |
638円 ( 702円 ) | 在庫品1日目当日出荷可能 |
762円 ( 838円 ) | 在庫品1日目当日出荷可能 |
762円 ( 838円 ) | 在庫品1日目当日出荷可能 |
762円 ( 838円 ) | 在庫品1日目当日出荷可能 |
762円 ( 838円 ) | 在庫品1日目当日出荷可能 |
638円 ( 702円 ) | 在庫品1日目当日出荷可能 |
638円 ( 702円 ) | 在庫品1日目当日出荷可能 |
638円 ( 702円 ) | 在庫品1日目当日出荷可能 |
762円 ( 838円 ) | 在庫品1日目当日出荷可能 |
762円 ( 838円 ) | 在庫品1日目当日出荷可能 |
762円 ( 838円 ) | 在庫品1日目当日出荷可能 |
762円 ( 838円 ) | 在庫品1日目当日出荷可能 |
828円 ( 911円 ) | 在庫品1日目当日出荷可能 |
833円 ( 916円 ) | 在庫品1日目当日出荷可能 |
828円 ( 911円 ) | 在庫品1日目当日出荷可能 |
828円 ( 911円 ) | 在庫品1日目当日出荷可能 |
666円 ( 733円 ) | 在庫品1日目当日出荷可能 |
828円 ( 911円 ) | 在庫品1日目当日出荷可能 |
762円 ( 838円 ) | 在庫品1日目当日出荷可能 |
828円 ( 911円 ) | 在庫品1日目当日出荷可能 |
833円 ( 916円 ) | 在庫品1日目当日出荷可能 |
833円 ( 916円 ) | 在庫品1日目当日出荷可能 |
1,497円 ( 1,647円 ) | 在庫品1日目当日出荷可能 |
1,497円 ( 1,647円 ) | 在庫品1日目当日出荷可能 |
1,197円 ( 1,317円 ) | 在庫品1日目当日出荷可能 |
1,197円 ( 1,317円 ) | 在庫品1日目当日出荷可能 |
1,197円 ( 1,317円 ) | 在庫品1日目当日出荷可能 |
1,197円 ( 1,317円 ) | 在庫品1日目当日出荷可能 |
1,197円 ( 1,317円 ) | 在庫品1日目当日出荷可能 |
968円 ( 1,065円 ) | 在庫品1日目当日出荷可能 |
968円 ( 1,065円 ) | 在庫品1日目当日出荷可能 |
1,197円 ( 1,317円 ) | 在庫品1日目当日出荷可能 |
1,197円 ( 1,317円 ) | 在庫品1日目当日出荷可能 |
1,197円 ( 1,317円 ) | 在庫品1日目当日出荷可能 |
1,197円 ( 1,317円 ) | 在庫品1日目当日出荷可能 |
2,199円 ( 2,419円 ) | 在庫品1日目当日出荷可能 |
1,897円 ( 2,087円 ) | 在庫品1日目当日出荷可能 |
1,897円 ( 2,087円 ) | 在庫品1日目当日出荷可能 |
1,897円 ( 2,087円 ) | 在庫品1日目当日出荷可能 |
2,199円 ( 2,419円 ) | 在庫品1日目当日出荷可能 |
2,199円 ( 2,419円 ) | 在庫品1日目当日出荷可能 |
3,026円 ( 3,329円 ) | 在庫品1日目当日出荷可能 |
2,697円 ( 2,967円 ) | 在庫品1日目当日出荷可能 |
3,097円 ( 3,407円 ) | 在庫品1日目当日出荷可能 |
詳細情報
基本情報
ステンレス（SUS304）製のホースニップル。
【特長】
・取付ネジが1Bまでは全てステンレス・スキンパス材を使用し、日本国内で切削加工。
・1"1/4B以上はロストワックス製で高品質。
・面間も短く、1mm刻みの外径のタイプを揃えており、様々なホースに対応可能。
・ホースバンド等でホースが抜けないようにしっかりと固定し、使用。
【用途】
・ホース用の継手として最適。

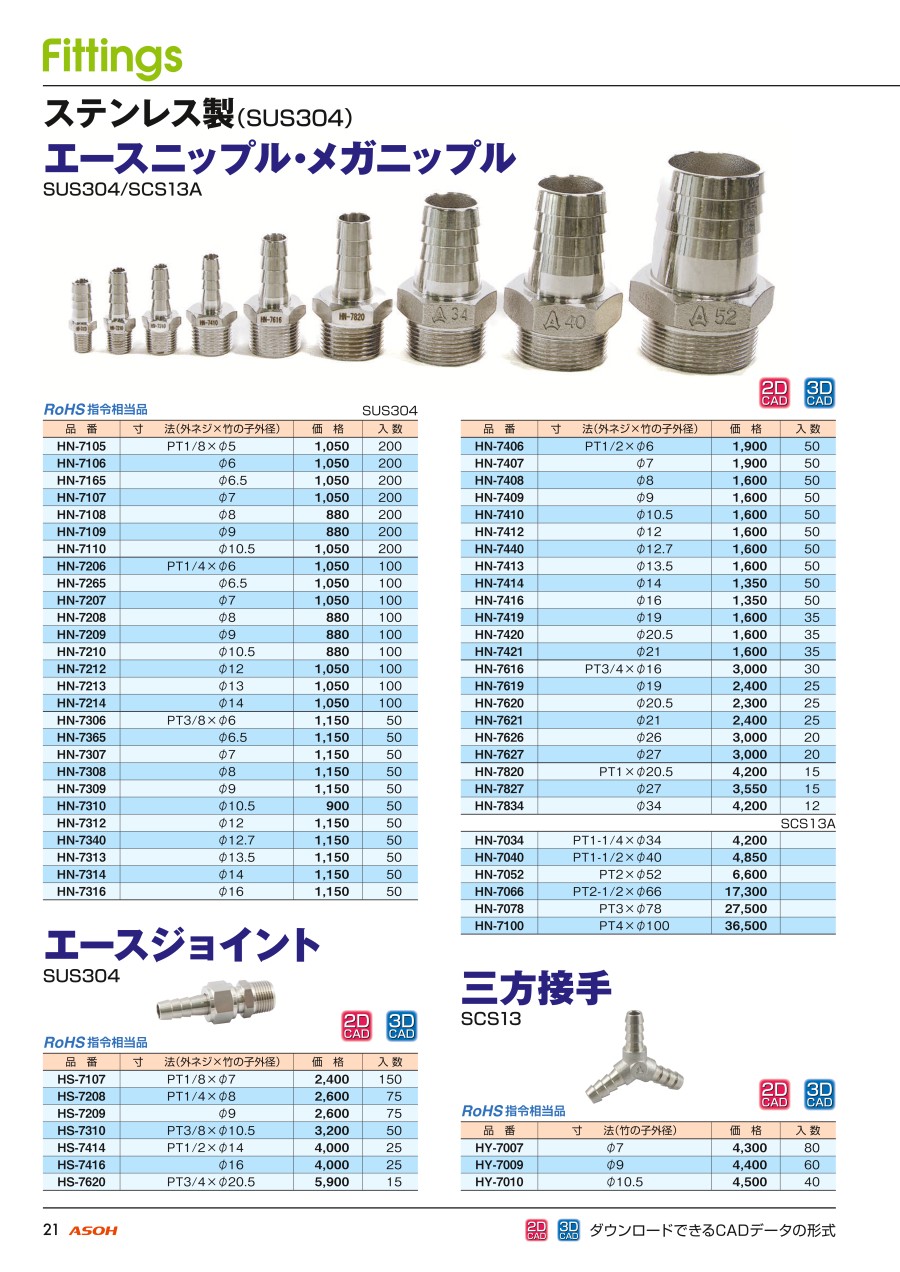

カタログ
商品担当おすすめ
ホース継手 エースニップル ステンレス製 HNのレビュー
新設備用に
5
5.02023/10/18
マシニングのエアー接続の伴い、工場の配管変更の為に購入。
単価、納期、いつも感謝しております。
0人が参考にしています。
湿式設備のレイアウト変更用部材
5
5.02023/01/31
レイアウト変更に合わせてホースと組み合わせて購入しました。
短納期で届き、品質もよく助かりました。
0人が参考にしています。
ホース接続ニップル
5
5.02022/09/29
ねじのサイズとホースサイズに合わせて選定できます。
水配管用のブレードホース接続用として使用しました。
ステンレス製です...もっと読む
0人が参考にしています。
水配管にホースを接続する
5
5.02022/01/21
真鍮のホースニップルが腐食した為、ステンレス製に交換しました。耐腐食性が強いので、今度は長持ちしそうです。水配管には、こ...もっと読む
0人が参考にしています。
テスト用
5
5.02021/03/05
充填機ノズルとして使います
ありがとうございます。いい商品です
0人が参考にしています。
よくあるご質問（FAQ）
Qホースを固定するバンドで推奨できるものはありますか？
A
オービットバンドを推奨致します。
