チッコロ 黄銅製（クロームメッキ仕上） 7000シリーズ CW 両内ネジ型
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)
CW-7022の仕様・寸法情報
本体形状
[ストレート] ストレート
本体材質
C3771BE
使用流体
水 / 空気 / 油
一次側(供給側) 接続種類 A
[Rc(R)] Rc(PT)
一次側(供給側) 取付ネジ呼び A
1/4B(8A)
二次側(制御側) 接続種類 D
[Rc(R)] Rc(PT)
二次側(制御側) 取付ネジ呼び D
1/4B(8A)
ハンドル形状
金属製丸ハンドル
本体ライニング
なし
使用温度範囲(℃)
-10～80
使用圧力
0.98MPa以下
トラスココード
515-4618
商品情報
一次側、二次側共にテーパー（PT）内ネジのタイプで、最もポピュラーなタイプの小型ニードルバルブ
両内ネジ型 図1
両内ネジ型 図2
両内ネジ型 図3
寸法図・寸法表
寸法図
| 品番 | φd | A(Rc) | D(Rc) | L1 | L | H(約) |
|---|---|---|---|---|---|---|
| CW-7011 | 4 | 1/8 | 1/8 | 16 | 32 | 47 |
| CW-7022 | 5 | 1/4 | 1/4 | 18 | 36 | 49 |
| CW-7033 | 5 | 3/8 | 3/8 | 20 | 40 | 49 |
製品仕様
| 使用圧力 | MAX 0.98MPa |
|---|---|
| 使用温度 | -10℃（凍結無き事）～+80℃ |
| 弁箱耐圧検査 | 1.5MPa |
| 弁座漏れ検査 | 0.6MPa |
| ボディ材質 | C3771BD |
| スピンドル材質 | C3604BD |
| Oリング材質 | NBR70-1 |
| 流体 | 上記材質に悪影響が無い流体 |

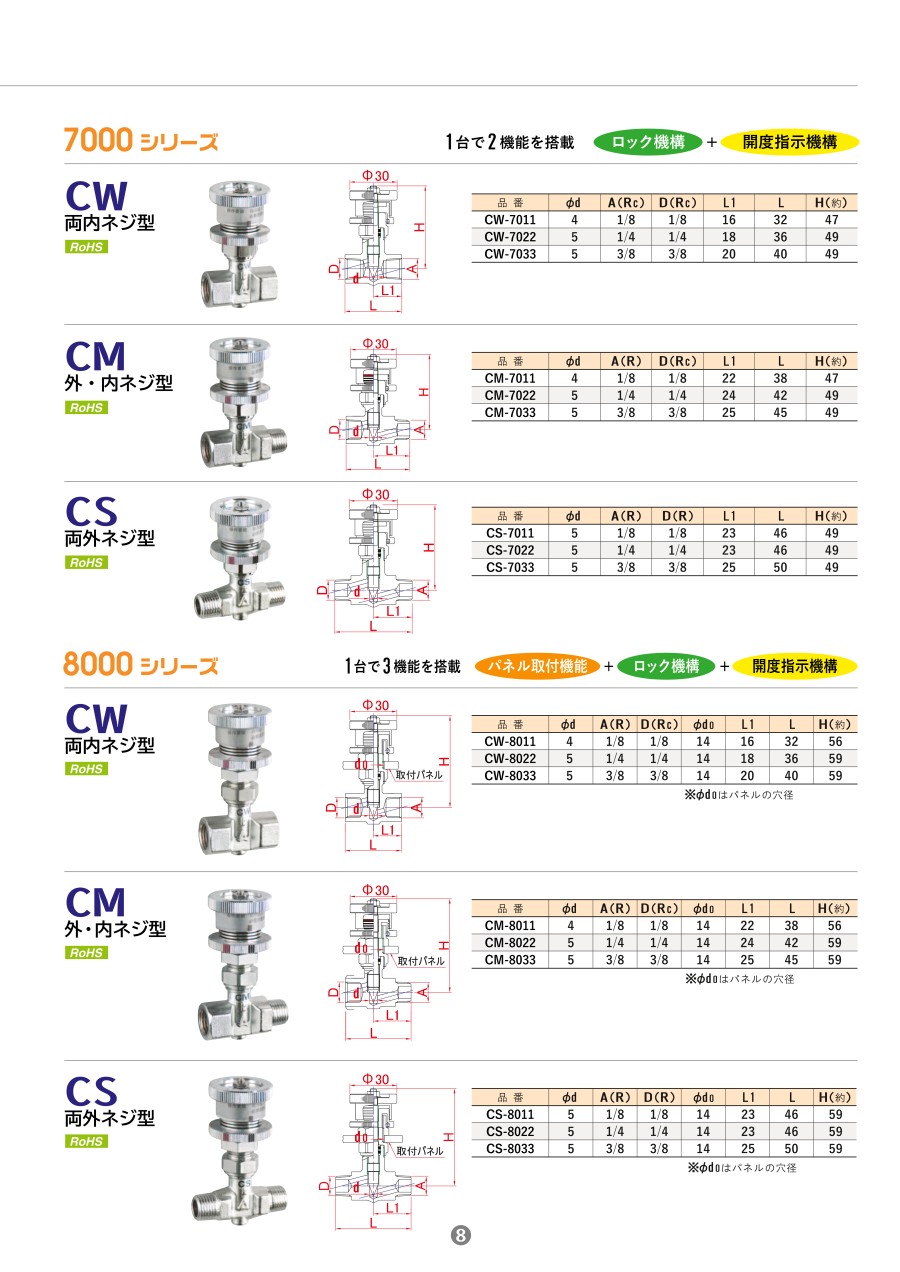

カタログ
類似品類似品をすべて見る
商品担当おすすめ
チッコロ 黄銅製（クロームメッキ仕上） 7000シリーズ CW 両内ネジ型の型番CW-7022のページです。
型番CW-7022に関する仕様情報を記載しております。
チッコロ 黄銅製（クロームメッキ仕上） 7000シリーズ CW 両内ネジ型のレビュー
この商品のレビューはありません
よくあるご質問（FAQ）
Qなぜ流体方向が決まっているのですか？
A
ニードルバルブの構造上、二次側から流すと重力により全閉状態でももれる可能性があるからです。
