チッコロ 黄銅製（クロームメッキ仕上） 6000シリーズ CM 外・内ネジ型
- 通常単価(税別)
- 4,906円～5,140円
- 税込単価
- 5,397円～5,654円
通常出荷日：8日目
一次側がテーパー（PT）外ネジ・二次側がテーパー（PT）内ネジのタイプの、小型ニードルバルブ。【特長】...
詳細を確認
未確定：候補が3型番あります。
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)
商品情報
一次側がテーパー（PT）外ネジ・二次側がテーパー（PT）内ネジのタイプの、小型ニードルバルブ
外・内ネジ型1
外・内ネジ型2
外・内ネジ型3
寸法図・寸法表
寸法図
| 品番 | φd | A(Rc) | D(R) | φdo | L1 | L | H(約) |
|---|---|---|---|---|---|---|---|
| CM-6011 | 4 | 1/8 | 1/8 | 14 | 22 | 38 | 47 |
| CM-6022 | 5 | 1/4 | 1/4 | 14 | 24 | 42 | 49 |
| CM-6033 | 5 | 3/8 | 3/8 | 14 | 25 | 45 | 49 |
製品仕様
| 使用圧力 | MAX 0.98MPa |
|---|---|
| 使用温度 | -10℃（凍結無き事）～+80℃ |
| 弁箱耐圧検査 | 1.5MPa |
| 弁座漏れ検査 | 0.6MPa |
| ボディ材質 | C3771BD |
| スピンドル材質 | C3604BD |
| Oリング材質 | NBR70-1 |
| 流体 | 上記材質に悪影響が無い流体 |
詳細情報
基本情報
一次側がテーパー（PT）外ネジ・二次側がテーパー（PT）内ネジのタイプの、小型ニードルバルブ。
【特長】
・最も利用頻度の高い取り付け形状。
・パネル取付機能とロック機構を、標準装備。
・使い易く、経済的でその上流量微調整ができる。
【用途】
・各種配管に最適。

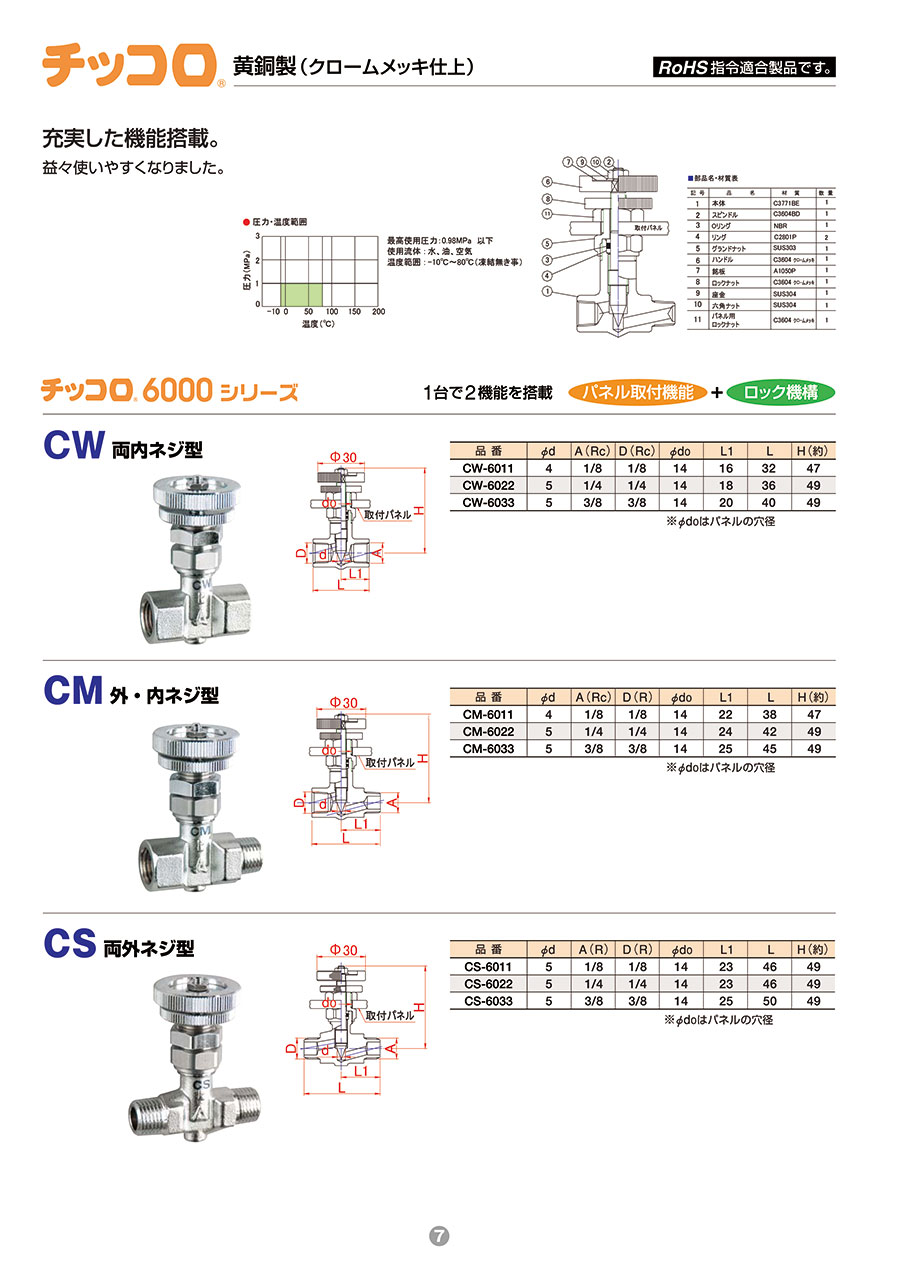

カタログ
商品担当おすすめ
チッコロ 黄銅製（クロームメッキ仕上） 6000シリーズ CM 外・内ネジ型のレビュー
この商品のレビューはありません
よくあるご質問（FAQ）
Qなぜ流体方向が決まっているのですか？
A
ニードルバルブの構造上、二次側から流すと重力により全閉状態でももれる可能性があるからです。
