エースボール-21（ステンレス製） UM 外内ネジ型
- 通常単価(税別)
- 4,797円～5,452円
- 税込単価
- 5,277円～5,997円
一次側がテーパー（PT）外ネジ、二次側がテーパー（PT）内ネジの配管用バルブ。...
詳細情報を確認する- 本体形状
- ストレート
- 本体材質
- SCS13
- 使用流体
- 水 / 空気 / 油
- ボールバルブ種類
- レデューストボア
- 一次側(供給側) 接続種類 A
- R(PT)
- 二次側(制御側) 接続種類 D
- Rc(PT)
- ハンドル形状
- 表示プレート付レバーハンドル
- 本体ライニング
- なし
- 使用温度範囲 (℃)
- -10::120
- 操作方式
- 手動式
- 使用圧力
- 0.98MPa以下
未確定：候補が3型番あります。
商品情報
外形図
寸法図
製品仕様
外観
外・内ネジ型 図1
外・内ネジ型 図2
外・内ネジ型 図3
使用条件
| 使用圧力 | MAX 0.98MPa |
|---|---|
| 使用温度 | -10℃（凍結無き事）～＋120℃ |
| 弁箱耐圧検査 | 2.94MPa |
| 弁座漏れ検査 | 0.59MPa |
| ボディ材質 | SCS13 |
| ソケット材質 | SUS304 |
| シート材質 | PTFE |
| Oリング材質 | FKM |
| 流体 | 上記材質に悪影響が無い流体 |
規格表
| 品番 | φd | A（R） | D（Rc） | L1 | L | H（約） | |||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| UM-1011 | 4.6 | 1/8 | 1/8 | 18 | 38 | 24 | |||||||
| UM-1022 | 4.6 | 1/4 | 1/4 | 20 | 43 | 24 | |||||||
| UM-1033 | 6.8 | 3/8 | 3/8 | 23 | 54 | 26 | |||||||
注意・禁止事項
- 配管前にバルブおよび接続パイプをきれいにしてください。汚れや、ゴミなどの異物は漏れの原因になります。
- 配管内および配管内を流れる流体に異物が含まれる場合はストレーナーを設置することによりトラブルを未然に防ぎます。
- 配管時のシールテープなどが管内に入り込まないように願います。
- バルブをくわえたり、パイプレンチに掛けることは絶対に止めてください。
- バルブを取付ける際は、取付けるパイプ側に近いバルブの平面部を使用し、適正なスパナで締め付けてください。
- パイプの接続に際し、締め過ぎには十分ご注意ください。手でねじ込み後、1.5回転以内に願います。
- 配管時にバルブに過大負荷配管のひずみなどがかからないようにしてください。
- 使用条件下でご使用ください。
- ハンドルの無理な開閉は避けてください。
- 改良の為、寸法・材質等の仕様については予告なしに変更する事がありますので、あらかじめご了承ください。
詳細情報
基本情報
一次側がテーパー（PT）外ネジ、二次側がテーパー（PT）内ネジの配管用バルブ。
【特長】
・1/8～3/8小口径。いろいろな継ぎ手とー体化。
・雄ネジ雌ネジベンリーバルブ。ハンドル方向自由自在。
・効率のよい作業性と美観。
・耐庄試驗庄：2.94MPa （30kgf/cm2）。
・気密試驗庄：0.59MPa （6kgf/cm2）。
【用途】
・喰い込み継手や、他の配管方法の継手などを接続するのに便利。

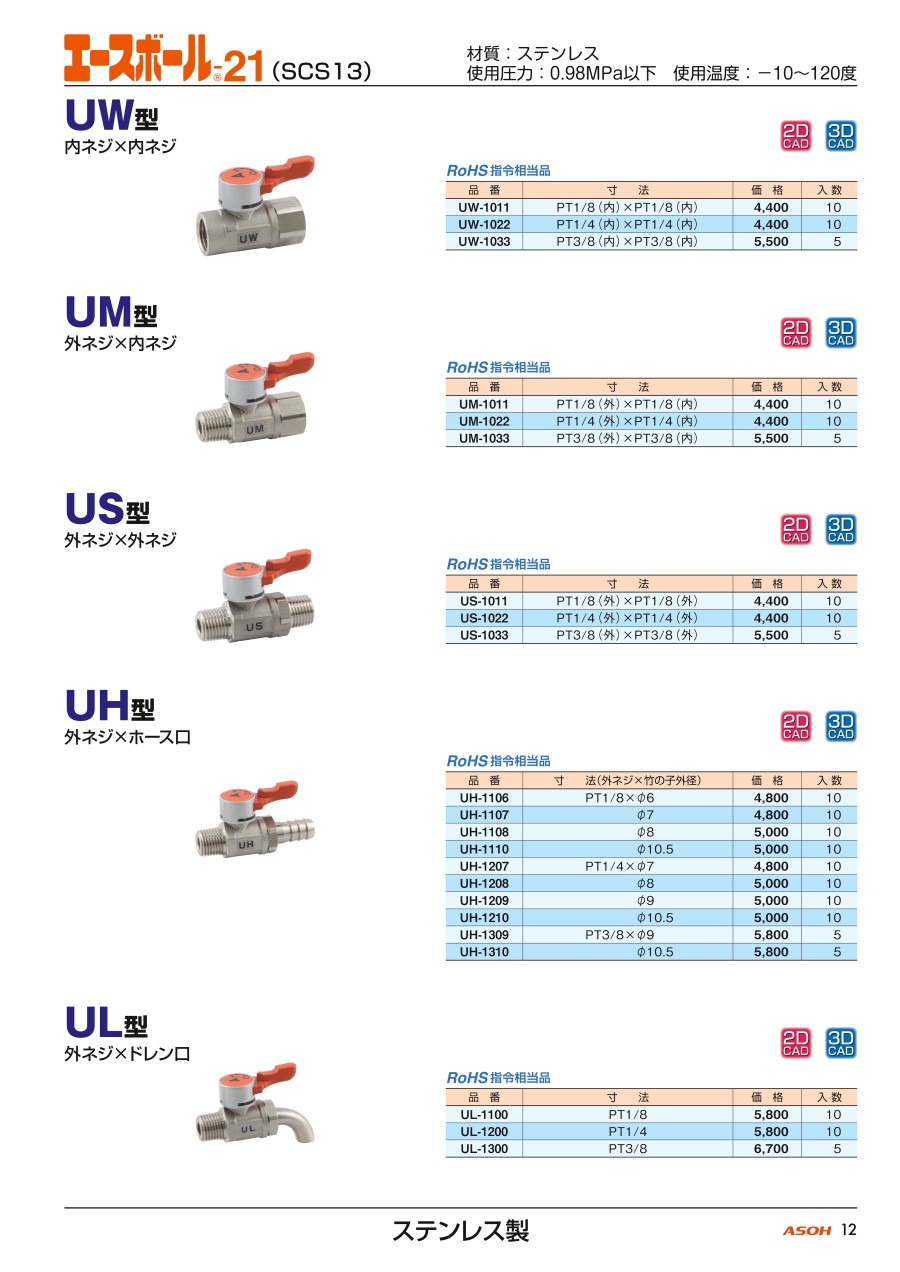

カタログ
商品担当おすすめ
エースボール-21（ステンレス製） UM 外内ネジ型のレビュー
設備
4
4.02022/11/10
この商品は社内の設備配管に取り付けて使用しているものです。使用頻度、コックの開閉頻度が高いために、大体１年に１回くらいの...もっと読む
0人が参考にしています。
よくあるご質問（FAQ）
Q飲料水のラインに使用可能ですか？
A
食品衛生法の許可をとっていない為、推奨しておりません。
