メカニカル部品技術窓口
エースボール Zero（黄銅製） BL 外ネジ・ドレン型
- 通常単価(税別)
- 3,835円～4,030円
- 税込単価
- 4,219円～4,433円
一次側がテーパー（PT）外ネジ、二次側はドレンの下向き排出用の形状。【特長】・...
詳細情報を確認する
未確定：候補が2型番あります。
商品情報
外形図
規格表
| 型番 | φd | A（R） | φD | L1 | L | H（約） |
|---|---|---|---|---|---|---|
| BL-0400 | 10 | 1/2 | 12.7 | 27.5 | 66 | 40 |
| BL-0600 | 13 | 3/4 | 16 | 29 | 81 | 41 |
製品仕様
製品仕様
| 使用圧力 | MAX 0.98MPa |
|---|---|
| 使用温度 | -10（凍結無き事）～+80℃ |
| 弁箱耐圧検査 | 1.5MPa |
| 弁座漏れ検査 | 0.6MPa |
| ボディ材質 | C3771BD |
| ソケット材質 | C3604BD |
| シート材質 | PTFE |
| Oリング材質 | NBR70-1 |
| 流体 | 上記材質に悪影響が無い流体 |
BL-0400
| パーツ一覧 | |||||
|---|---|---|---|---|---|
| 項目 | 数量 | 名前 | 材料 | 規格 | 注釈 |
| 1 | 1 | ボディ | C3771BE | - | Ep-Cu/Ni,Cr |
| 2 | 1 | ソケット | C3604BD | - | Ep-Cu/Ni,Cr |
| 3 | 1 | ボール | C3604BD | - | Ep-Cu/Ni,Cr |
| 4 | 1 | ステム | C3604BD | - | - |
| 5 | 2 | シート | PTFE | - | - |
| 6 | 1 | 平行ピン | SUS304 | - | - |
| 7 | 2 | Oリング | NBR | 1種A | - |
| 8 | 1 | ハンドル | ZDC | ディップコーティング（オレンジ色） | Ep-Cu/Ni,Cr |
| 9 | 1 | ビス | SWRM 10R | - | - |
| 10 | 1 | キャップ | PE-M222 | - | - |
BL-0600
| パーツ一覧 | |||||
|---|---|---|---|---|---|
| 項目 | 数量 | 名前 | 材料 | 規格 | 説明 |
| 1 | 1 | ボディ | C3771BE | - | Ep-Cu/Ni,Cr |
| 2 | 1 | ソケット | C3604BD | - | Ep-Cu/Ni,Cr |
| 3 | 1 | ボール | C3604BD | - | Ep-Cu/Ni,Cr |
| 4 | 1 | ステム | C3604BD | - | - |
| 5 | 2 | シート | PTFE | - | - |
| 6 | 1 | 平行ピン | SUS304 | - | - |
| 7 | 2 | Oリング | NBR | 1種A | - |
| 8 | 1 | ハンドル | ZDC | ディップコーティング（オレンジ色） | Ep-Cu/Ni,Cr |
| 9 | 1 | ビス | SWRM 10R | - | - |
| 10 | 1 | キャップ | PE-M222 | - | - |
詳細情報
基本情報
一次側がテーパー（PT）外ネジ、二次側はドレンの下向き排出用の形状。
【特長】
・タンクや容器に、カランの替りとして使用。
・接続の省力化、流体抵抗極少、優れた機能美、豊富なバリエーション。
【用途】
・あらゆる油、空圧機器に、水道・給湯などの設備配管に。

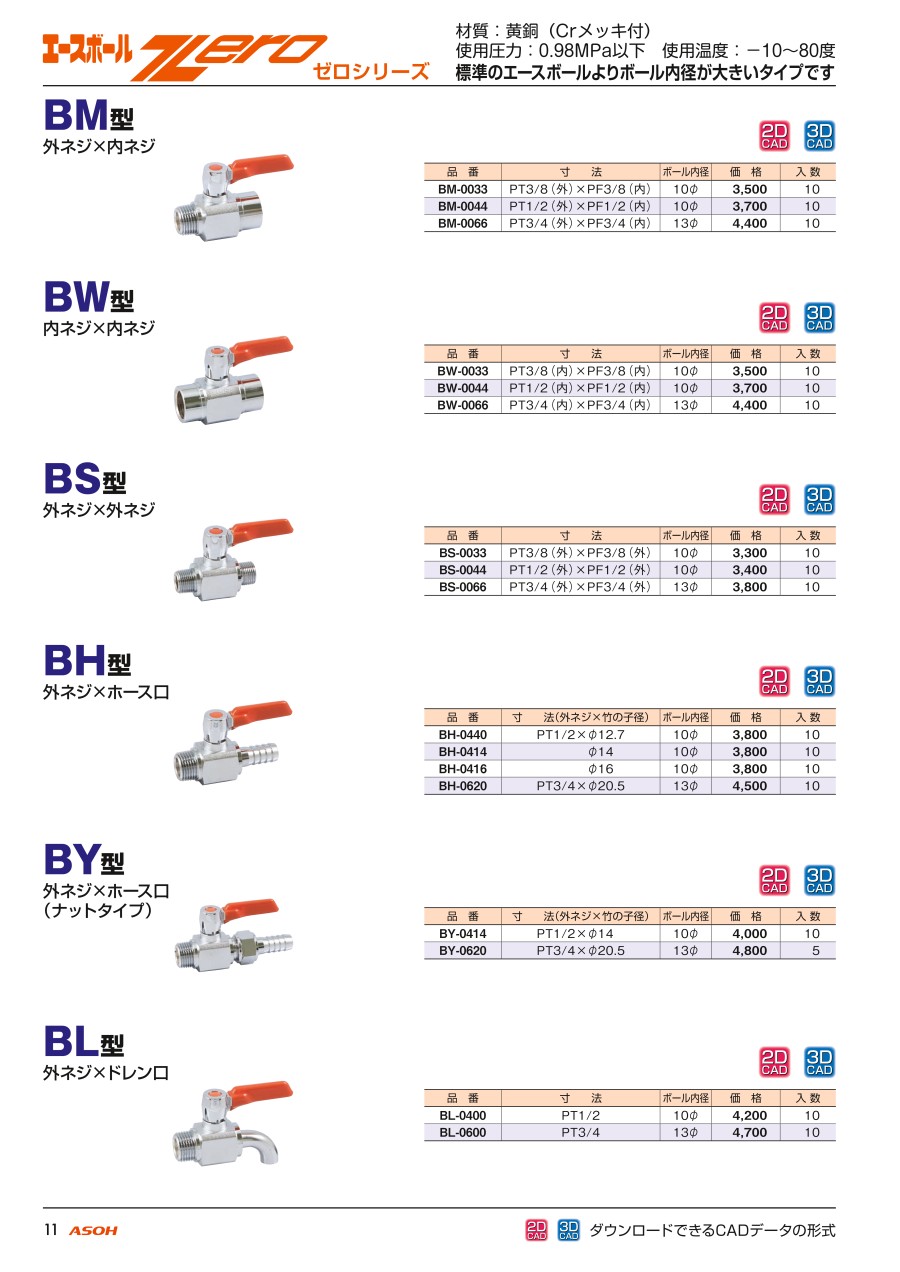

カタログ
商品担当おすすめ
エースボール Zero（黄銅製） BL 外ネジ・ドレン型のレビュー
この商品のレビューはありません
よくあるご質問（FAQ）
Qエースボールシリーズの大口径シリーズですが、耐圧などスペックに変更はありますか？
A
エースボールシリーズと同じスペックとなります。
