エースボール アングル型（黄銅製） BH 切換用、ホースニップル一体型
- 通常単価(税別)
- 1,989円732円
- 税込単価
- 2,188円805円
通常出荷日：在庫品1日目当日出荷可能
一次側がテーパー（PT）外ネジ、二次側がホース接続の配管用バルブ。【特長】・ホースに対応するサイズが豊...
詳細を確認- 掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)
閲覧中の商品と併せてご検討ください
－閉じる
BH-5310の仕様・寸法情報
本体形状
アングル(切換用)
本体材質
[黄銅] C3771BE
使用流体
水 / 空気 / 油
ボールバルブ種類
[レデューストボア] レデューストボア
一次側(供給側) 接続種類 A
[Rc(R)] R(PT)
一次側(供給側) 取付ネジ呼び A
3/8B(10A)
二次側(制御側) 接続種類 D
[ホース接続] ホースニップル一体型
ハンドル形状
マウス型ハンドル
本体ライニング
なし
ポート形状
Lポート
使用温度範囲(℃)
-10～80
操作方式
手動式
竹の子外径 D(mm)
10.5
ボア径 d(φ)
6
使用圧力
0.98MPa以下
-
-
商品情報
外形図
規格表
| 型番 | φd | A（R） | φD | φD1 | L1 | L | H1 | H（約） |
|---|---|---|---|---|---|---|---|---|
| BH-5166 | 6 | 1/8 | 6 | 3 | 38 | 76 | 24 | 31 |
| BH-5288 | 6 | 1/4 | 8 | 5 | 40 | 80 | 24 | 31 |
| BH-5299 | 6 | 1/4 | 9 | 6 | 40 | 80 | 24 | 31 |
| BH-5310 | 6 | 3/8 | 10.5 | 6 | 42 | 84 | 24 | 31 |
製品仕様
製品仕様
| 使用圧力 | MAX 0.98MPa |
|---|---|
| 使用温度 | -10（凍結無き事）～+80℃ |
| 弁箱耐圧検査 | 1.5MPa |
| 弁座漏れ検査 | 0.6MPa |
| ボディ材質 | C3771BD |
| ソケット材質 | C3604BD |
| シート材質 | PTFE |
| Oリング材質 | NBR70-1 |
| 流体 | 上記材質に悪影響が無い流体 |
詳細情報
基本情報
一次側がテーパー（PT）外ネジ、二次側がホース接続の配管用バルブ。
【特長】
・ホースに対応するサイズが豊富。
・ホースバンドで締め付けることでホースの固定を図る。
・エアーコックの代用にも信頼性の高いボールバルブとして、使用可能。
ご注意
- 掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。

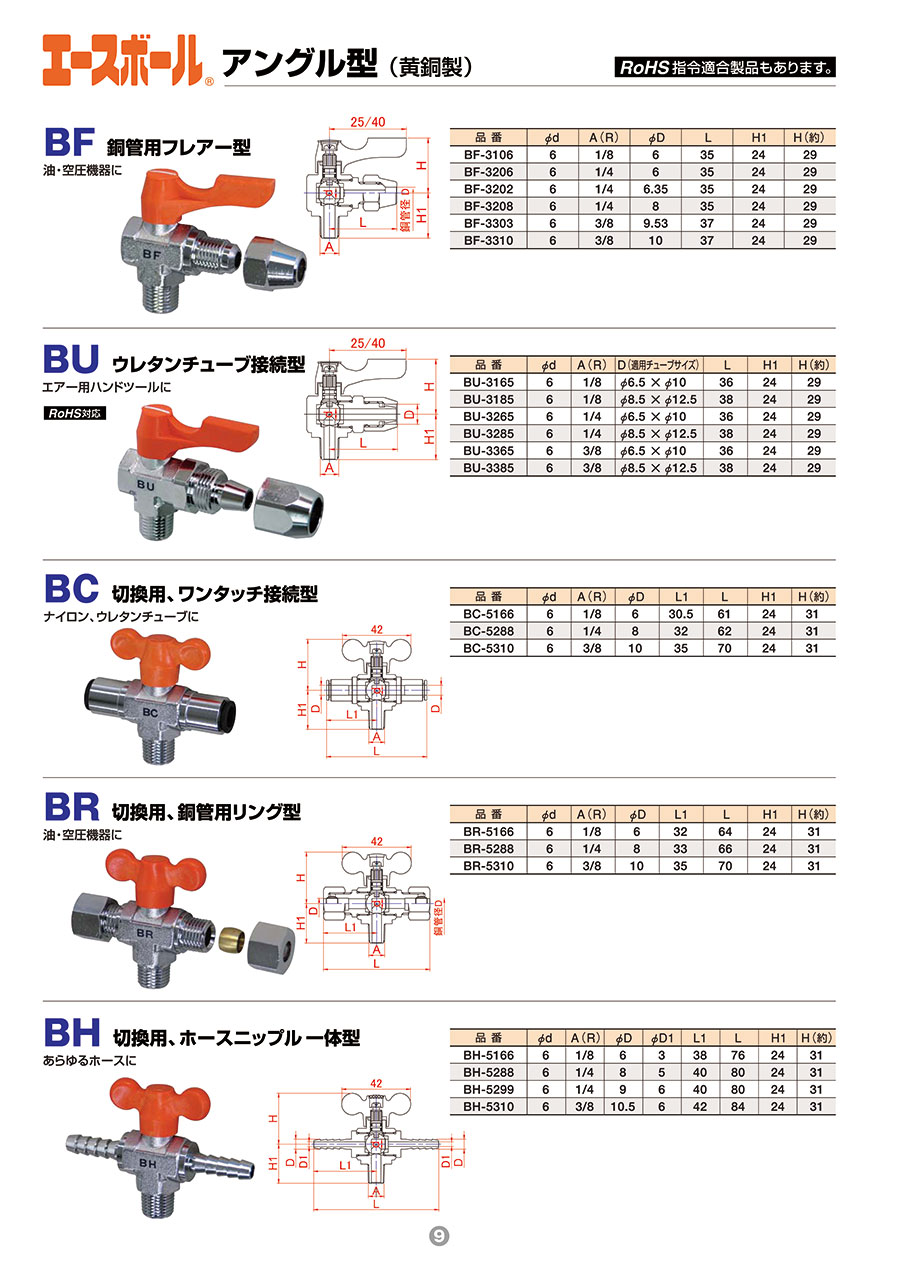

カタログ
類似品類似品をすべて見る
この商品に近い類似品がありませんでした。商品担当おすすめ
エースボール アングル型（黄銅製） BH 切換用、ホースニップル一体型の型番BH-5310のページです。
型番BH-5310に関する仕様情報を記載しております。
エースボール アングル型（黄銅製） BH 切換用、ホースニップル一体型のレビュー
この商品のレビューはありません
よくあるご質問（FAQ）
Qどのような流体に対応していますか？
A
基本的に水・空気・油です。
