アソー

エースボールアングル型（黄銅製） BR 切換用、銅管用リング型

カタログ |

通常単価(税別): 3,526円～4,016円特別価格

税込単価: 3,879円～4,418円特別価格

一部SALE 2026.03.31まで

通常出荷日：在庫品1日目～4日目一部当日出荷可能

一次側がテーパー（PT）外ネジ、二次側はリング式の銅管固定用継手。【特長】・簡単に銅管並びにアルミのな...

詳細を確認

掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。

よく一緒に見られています

アソー

黄銅製エースボールストレート型 BM 外・内テーパーネジ型

通常価格(税別)： 1,994円 (税込価格：2,193円)

通常出荷日：在庫品1日目

よく一緒に見られています

アソー

エースボール Zero（黄銅製） BS 両外ネジ型

通常価格(税別)： 2,848円 (税込価格：3,133円)

通常出荷日：在庫品1日目

未確定：候補が3型番あります。

単価(税別)
-円
合計(税別)
-円
(税込価格：-円)
出荷日
-
(参考出荷日：-円)

商品情報
型番リスト
詳細情報
カタログ

商品情報

外形図

規格表

型番	φd	A（R）	φD	L1	L	H1	H（約）
BR-5166	6	1/8	6	32	64	24	31
BR-5288	6	1/4	8	33	66	24	31
BR-5310	6	3/8	10	35	70	24	31

製品仕様

使用圧力	MAX 0.98MPa
使用温度	-10（凍結無き事）～+80℃
弁箱耐圧検査	1.5MPa
弁座漏れ検査	0.6MPa
ボディ材質	C3771BD
ソケット材質	C3604BD
シート材質	PTFE
Oリング材質	NBR70-1
流体	上記材質に悪影響が無い流体

BR-5166

パーツー覧
項目	数量	名前	材料	備考
1	1	ボディー	C3771	Ep-Cu/Ni,Cr
2	2	ソケット	C3604	Ep-Cu/Ni,Cr
3	1	ボール	C3604	Ep-Cu/Ni,Cr
4	1	ステム	C3604	-
5	2	シート	PTFE	-
6	2	Oリング	NBR	1種A
7	1	マウスハンドル	PBT-BT1030	オレンジ色
8	1	ビス	SWRM 10R	P2バインドセムス
9	1	キャップ	PE-M222	オレンジ色
10	2	リングナット	C3604	Ep-Cu/Ni,Cr
11	2	リング玉	C3604	-

BR-5288

パーツー覧
項目	数量	名前	材料	備考
1	1	ボディー	C3771	Ep-Cu/Ni,Cr
2	2	ソケット	C3604	Ep-Cu/Ni,Cr
3	1	ボール	C3604	Ep-Cu/Ni,Cr
4	1	ステム	C3604	-
5	2	シート	PTFE	-
6	2	Oリング	NBR	1種A
7	1	マウスハンドル	PBT-BT1030	オレンジ色
8	1	ビス	SWRM 10R	P2バインドセムス
9	1	キャップ	PE-M222	オレンジ色
10	2	リングナット	C3604	Ep-Cu/Ni,Cr
11	2	リング玉	C3604	-

BR-5310

パーツー覧
項目	数量	名前	材料	備考
1	1	ボディー	C3771BE	Ep-Cu/Ni,Cr
2	2	ソケット	C3604BD	Ep-Cu/Ni,Cr
3	1	ボール	C3604BD	Ep-Cu/Ni,Cr
4	1	ステム	C3604	-
5	2	シート	PTFE	-
6	2	Oリング	NBR	1種A
7	1	マウスハンドル	PBT-BT1030	オレンジ色
8	1	ビス	SWRM 10R	P2バインドセムス
9	1	キャップ	PE-M222	オレンジ色
10	2	リングナット	C3604BD	Ep-Cu/Ni,Cr
11	2	リング玉	C3604BD	-

型番リスト

表示件数

型番

BR-5166

BR-5288

BR-5310

一次側(供給側) 取付ネジ呼び A

二次側(制御側) 適用管外径 D

(φ)

最小発注数量

1/8B(6A)	6	1個
1/4B(8A)	8	1個
3/8B(10A)	10	1個

通常単価(税別) (税込単価)	通常出荷日

3,922円 ( 4,314円 )	4日目
4,016円2,008円 ( 2,209円 )	在庫品1日目当日出荷可能
3,526円1,410円 ( 1,551円 )	在庫品1日目当日出荷可能

詳細情報

基本情報

基本情報

一次側がテーパー（PT）外ネジ、二次側はリング式の銅管固定用継手。
【特長】
・簡単に銅管並びにアルミのなまし管などの接続を可能に。
・各管のサイズに合わせたバリエーションを、多品種用意。

ご注意

掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。

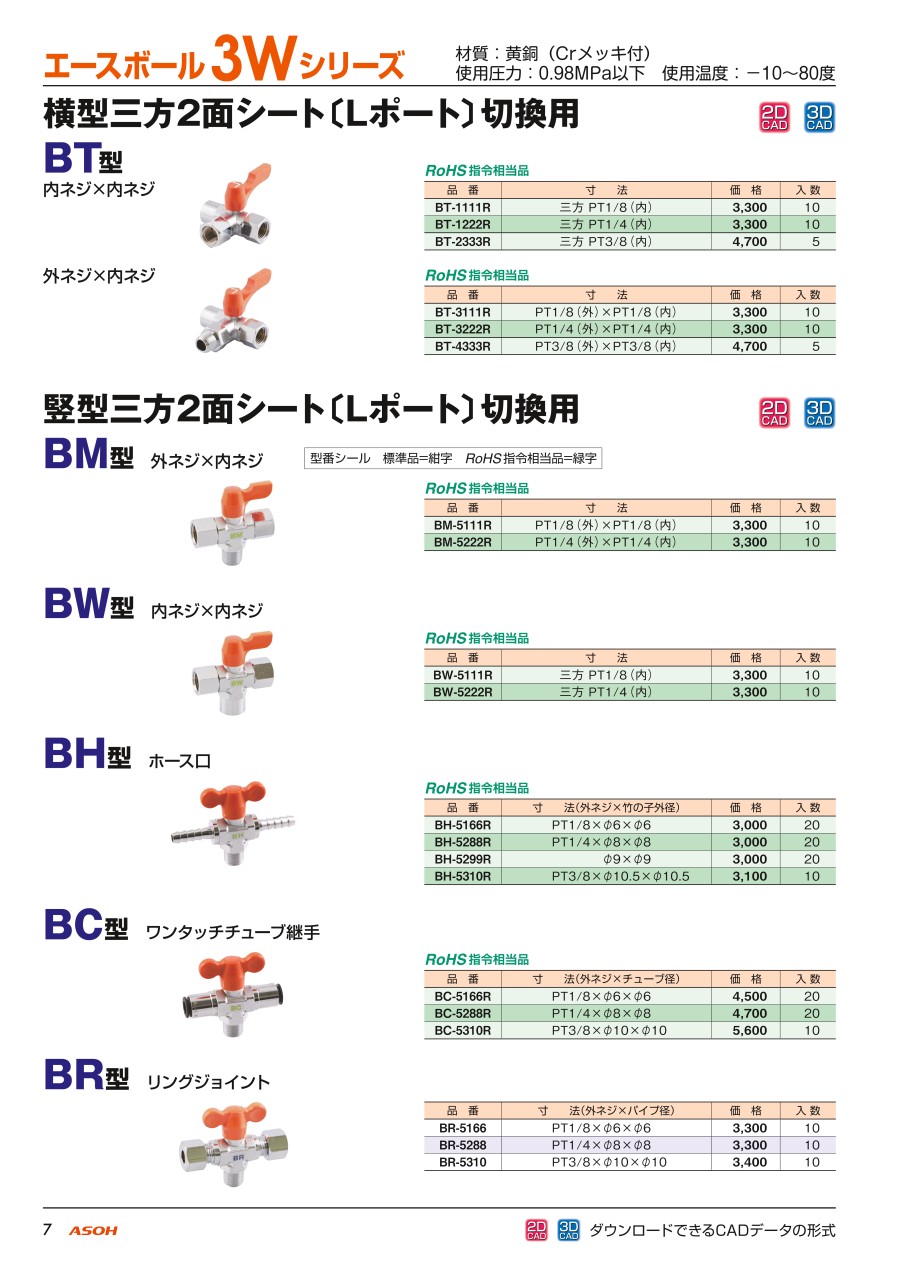

カタログ

商品TOP

カタログ (見開き版)

商品担当おすすめ

アソー
エーチェックソケットタイプ
エーチェックはエースボール同様に水・空気と幅広い流体に対応する逆止弁です。<br>エースボールと組み合わせて省スペース化が図れます。
アソー
エーチェックニップルタイプ
エーチェックはエースボール同様に水・空気と幅広い流体に対応する逆止弁です。<br>エースボールと組み合わせて省スペース化が図れます。

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。

エースボールアングル型（黄銅製） BR 切換用、銅管用リング型のレビュー

この商品のレビューはありません

よくあるご質問（FAQ）

Qどのような流体に対応していますか？

基本的に水・空気・油です。
