エースボール アングル型（黄銅製） BF 銅管用フレアー型
- 通常単価(税別)
- 1,989円～2,339円
- 税込単価
- 2,188円～2,573円
一次側がテーパー（PT）外ネジ・二次側はフレアー式の銅管固定用継手。【特長】・...
詳細情報を確認する
未確定：候補が6型番あります。
商品情報
外形図
規格表
| 型番 | φd | A（R） | φD | L | H1 | H（約） |
|---|---|---|---|---|---|---|
| BF-3106 | 6 | 1/8 | 6 | 35 | 24 | 29 |
| BF-3206 | 6 | 1/4 | 6 | 35 | 24 | 29 |
| BF-3202 | 6 | 1/4 | 6.35 | 35 | 24 | 29 |
| BF-3208 | 6 | 1/4 | 8 | 35 | 24 | 29 |
| BF-3303 | 6 | 3/8 | 9.53 | 37 | 24 | 29 |
| BF-3310 | 6 | 3/8 | 10 | 37 | 24 | 29 |
製品仕様
製品仕様
| 使用圧力 | MAX 0.98MPa |
|---|---|
| 使用温度 | -10（凍結無き事）～+80℃ |
| 弁箱耐圧検査 | 1.5MPa |
| 弁座漏れ検査 | 0.6MPa |
| ボディ材質 | C3771BD |
| ソケット材質 | C3604BD |
| シート材質 | PTFE |
| Oリング材質 | NBR70-1 |
| 流体 | 上記材質に悪影響が無い流体 |
詳細情報
基本情報
一次側がテーパー（PT）外ネジ・二次側はフレアー式の銅管固定用継手。
【特長】
・簡単に銅管並びにアルミのなまし管などの接続を可能に。
・各管のサイズに合わせたバリエーションを、多品種用意。

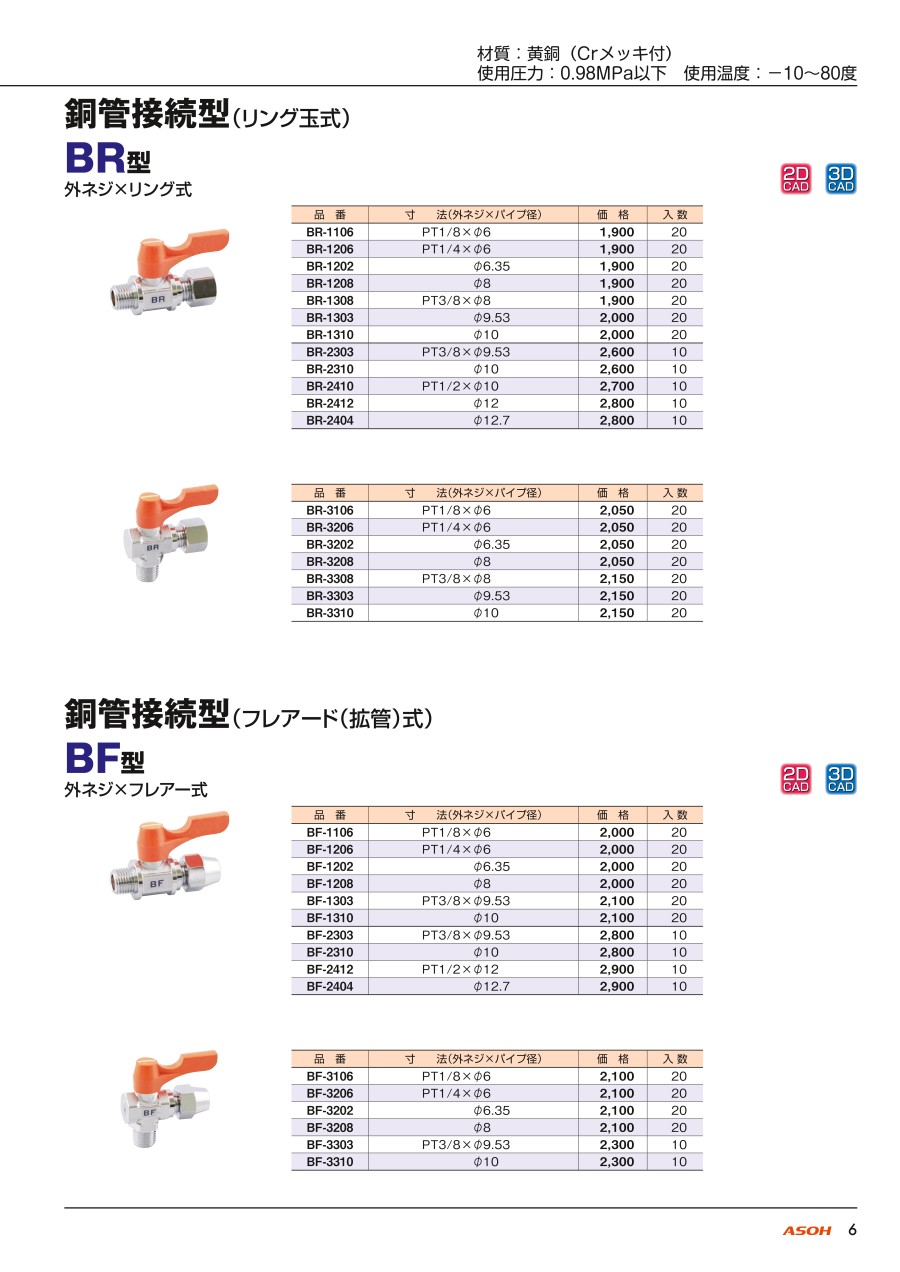

カタログ
商品担当おすすめ
エースボール アングル型（黄銅製） BF 銅管用フレアー型のレビュー
この商品のレビューはありません
よくあるご質問（FAQ）
Qどのような流体に対応していますか？
A
基本的に水・空気・油です。
