黄銅製 エースボール ストレート型 BW 両内テーパーネジ型
- 通常単価(税別)
- 1,864円～2,219円
- 税込単価
- 2,050円～2,441円
【ブランド】アソー【材質】ボディ：C3771BEボール：C3604BDシート：PTFEOリング：NBR...
詳細を確認
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)
商品情報
外形図
規格表
| 型番 | φd | A（Rc） | D（Rc） | L1 | L | H（約） |
|---|---|---|---|---|---|---|
| BW-9011 | 6 | 1/8 | 1/8 | 20 | 43 | 29 |
| BW-9022 | 6 | 1/4 | 1/4 | 20 | 43 | 29 |
| BW-9033 | 8 | 3/8 | 3/8 | 27 | 55 | 31 |
ハンドル位置：R1
製品仕様
図1
図2
図3
製品仕様
| 使用圧力 | MAX 0.98MPa |
|---|---|
| 使用温度 | -10（凍結無き事）～+80℃ |
| 弁箱耐圧検査 | 1.5MPa |
| 弁座漏れ検査 | 0.6MPa |
| ボディ材質 | C3771BD |
| ソケット材質 | C3604BD |
| シート材質 | PTFE |
| Oリング材質 | NBR70-1 |
| 流体 | 上記材質に悪影響が無い流体 |
詳細情報
基本情報
【ブランド】アソー
【材質】
ボディ：C3771BE
ボール：C3604BD
シート：PTFE
Oリング：NBR
【構造】
レデューストボア
一次側・二次側共に、テーパー（PT）内ネジの配管用バルブ。
【特長】
・自信を持ってお薦めできるロングセラー
・信頼と実績で、色々な現場で活躍中
・両内ネジタイプの、汎用性の高い仕様
・面間も短く、狭小な場所の配管にも威力を発揮
・使いやすさと経済性を第一に考えた親切設計の小型ボールバルブです
・接続の省力化
・流体抵抗極小
・優れた機能美
・開閉がスムーズで確実
【用途】
・コンプレッサー等の空圧機器
・小型ポンプ及び附属機器
・船舶用・農業用機器
・銅管配管用油圧機器
・理科・医科機器
・工作機械及び機器
・其の他の産業機械・器具に

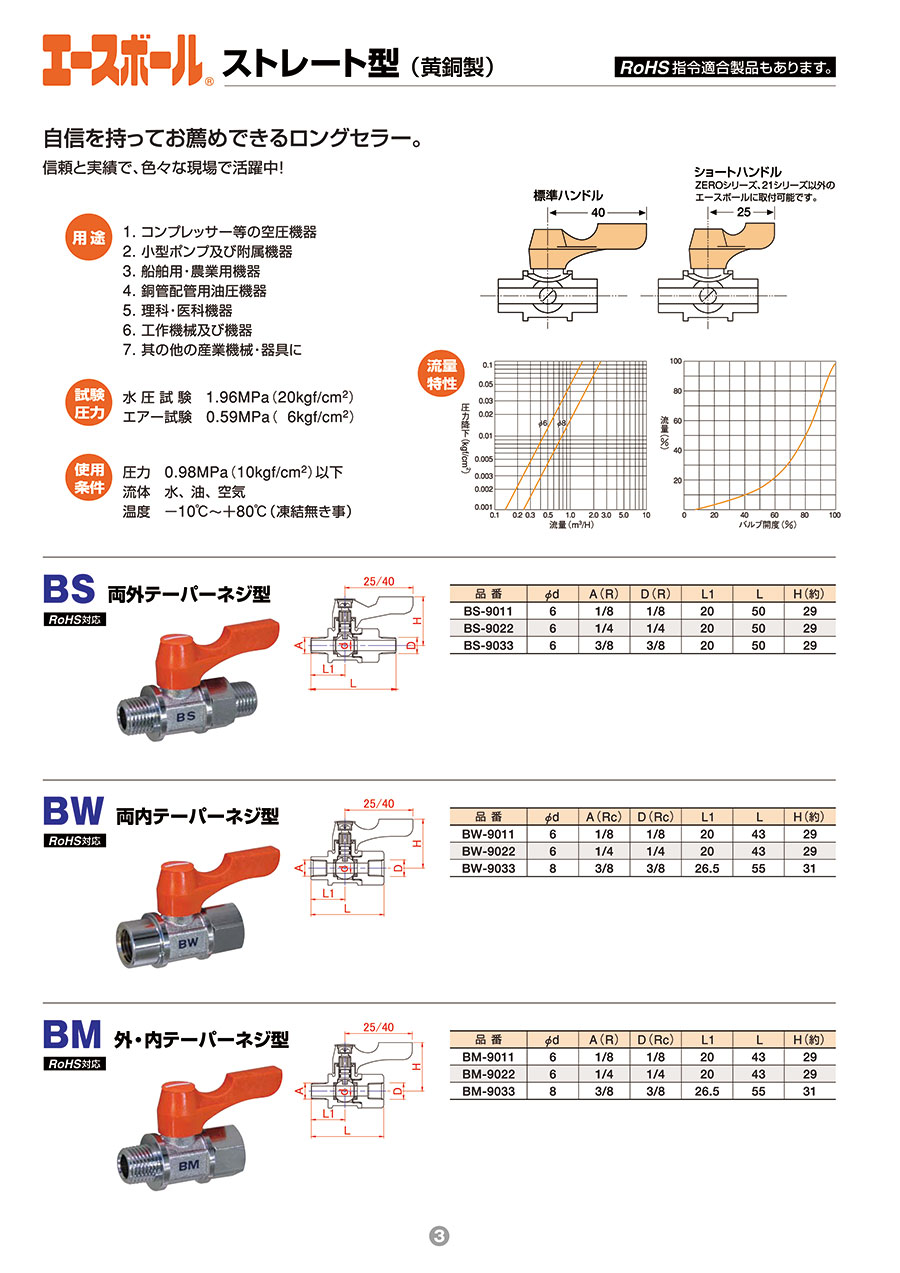

カタログ
