メカニカル部品技術窓口
ネジ継手 クロス KK
- 通常単価(税別)
- 2,174円～2,776円
- 税込単価
- 2,391円～3,054円
四方向が同じサイズの分岐・集合用継手。【特長】・十字方向に内ネジを切ってある。...
詳細情報を確認する- 種類
- 継手
- 接続種類
- ねじ⇔ねじ同径・同種
- 接続形状
- クロス
- ねじの種類1
- Rc
- 材質
- C3771BD
- 表面処理
- なし
- 最高使用圧力区分
- 2.0Mpa超
- 最高使用圧力 (MPa)
- 6.9
- 使用流体
- 水 / 空気 / 油
- 使用温度範囲 (℃)
- -50::150
- 内面樹脂ライニング
- なし
ご注意
- 掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
未確定：候補が3型番あります。
商品情報

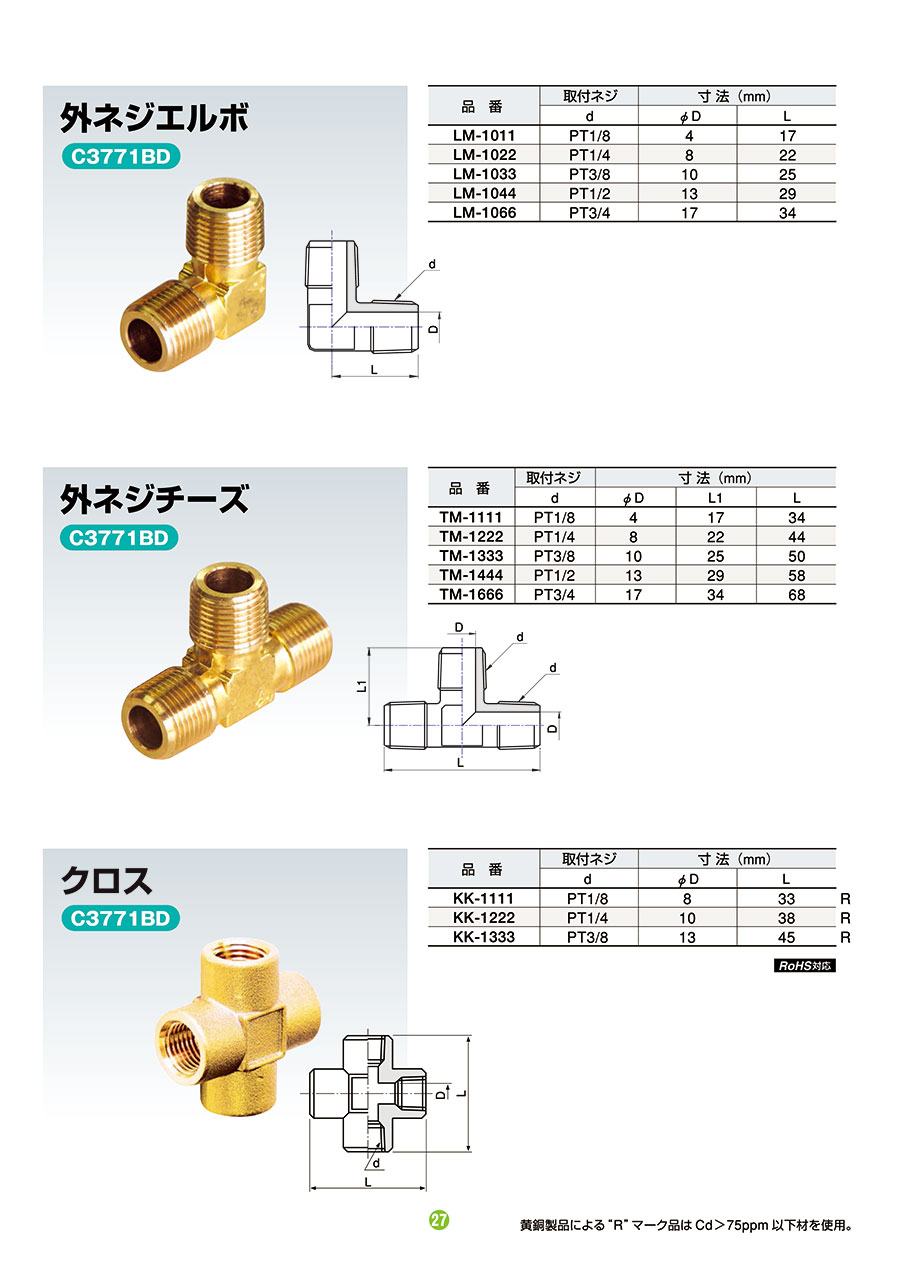

外形図
規格表
| 型番 | 取付ネジ | 寸法（mm） | |
|---|---|---|---|
| d | φD | L | |
| KK-1111 | PT1/8 | 8 | 33 |
| KK-1222 | PT1/4 | 10 | 38 |
| KK-1333 | PT3/8 | 13 | 45 |
製品仕様
図1
図2
図3
製品仕様
| 使用圧力 | MAX 6.90MPa |
|---|---|
| 使用温度 | -50～+150℃ |
| 材質 | C3771BD |
| 流体 | 上記材質に悪影響が無い流体 |
詳細情報
基本情報
四方向が同じサイズの分岐・集合用継手。
【特長】
・十字方向に内ネジを切ってある。
【用途】
・四方向の分岐をする場合に最適。
ご注意
- 掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
カタログ
商品担当おすすめ
ネジ継手 クロス KKのレビュー
試験設備の配管に使用
4
4.02021/06/23
試験設備の配管継手に、このネジ継手 クロス KK (KK-1111、KK-1222)を使用しました。銅管で使用流体は、冷...もっと読む
0人が参考にしています。
よくあるご質問（FAQ）
Q材質は何でできていますか？
A
主に真鍮でできています。真鍮製はRoHS対応の製品も用意されているものがあります。
VONAサポートセンター（0120-343-256）までご相談ください。
VONAサポートセンター（0120-343-256）までご相談ください。
