未確定：候補が6型番あります。
アソー

ネジ継手 外ネジチーズ TM

ネジ継手 外ネジチーズ TM

ご注意

  • 掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
    セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。
  • 燃焼ガス類、舶用にも使用可能ですが、公的機関の制約のある箇所には使用しないでください。
  • 型番末尾RはRoHS10対応品になります。

【ディージット】
探しまわる購買は
もうおしまい
未確定：候補が6型番あります。
数量：

商品情報

外形図

規格表

品番RoHS品番取付ネジ寸法（mm）
dΦDL1L
TM-1111TM-1111RPT1/841734
TM-1222TM-1222RPT1/482244
TM-1333TM-1333RPT3/8102550
 TM-1444RPT1/2132958
 TM-1666RPT3/4173468

製品仕様

外観

TM 外ネジチーズ 図1

外ネジチーズ TM 図1

TM 外ネジチーズ 図2

外ネジチーズ TM 図2

TM 外ネジチーズ 図3

外ネジチーズ TM 図3

共通仕様

使用圧力MAX6.90MPa
使用温度-50～+150℃
材質C3771BD
流体水、空気、油、燃焼ガス類、材質C3771BDに悪影響のない物

型番リスト

表示件数
  • 1
    • 型番
    TM-1111R
    TM-1222
    TM-1222R
    TM-1333R
    TM-1444R
    TM-1666R

    ねじの呼び1

    RoHS対応

    発注コード

    材質詳細

    		最小発注数量
    1/8B(6A)
    あり
    -
    Cd＞75ppm以下材を使用
    1個
    1/4B(8A)
    なし
    374-1427
    -
    1個
    1/4B(8A)
    あり
    -
    Cd＞75ppm以下材を使用
    1個
    3/8B(10A)
    あり
    -
    Cd＞75ppm以下材を使用
    1個
    1/2B(15A)
    あり
    -
    Cd＞75ppm以下材を使用
    1個
    3/4B(20A)
    あり
    -
    Cd＞75ppm以下材を使用
    1個
    通常単価(税別) (税込単価)
    通常出荷日
    713円
    ( 784円 )
    4日目
    661円
    ( 727円 )
    在庫品1日目当日出荷可能
    831円
    ( 914円 )
    4日目
    1,077円
    ( 1,185円 )
    4日目
    2,050円
    ( 2,255円 )
    4日目
    3,773円
    ( 4,150円 )
    4日目
  • 1

    • 詳細情報

    基本情報

    三方向が全て、外ネジタイプのチーズ。
    【用途】
    ・三方向の分岐をする場合に使用

    ご注意

    • 掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
      セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。
    • 燃焼ガス類、舶用にも使用可能ですが、公的機関の制約のある箇所には使用しないでください。
    • 型番末尾RはRoHS10対応品になります。

    商品担当おすすめ

    • エーチェック ソケットタイプ 画像

      アソー

      エーチェック ソケットタイプ

      エーチェックは水・空気と幅広い流体に対応する逆止弁です。<br/>アソーのネジ継手と組み合わせて省スペース化が図れます。

    • エーチェック ニップルタイプ 画像

      アソー

      エーチェック ニップルタイプ

      エーチェックは水・空気と幅広い流体に対応する逆止弁です。<br/>アソーのネジ継手と組み合わせて省スペース化が図れます。

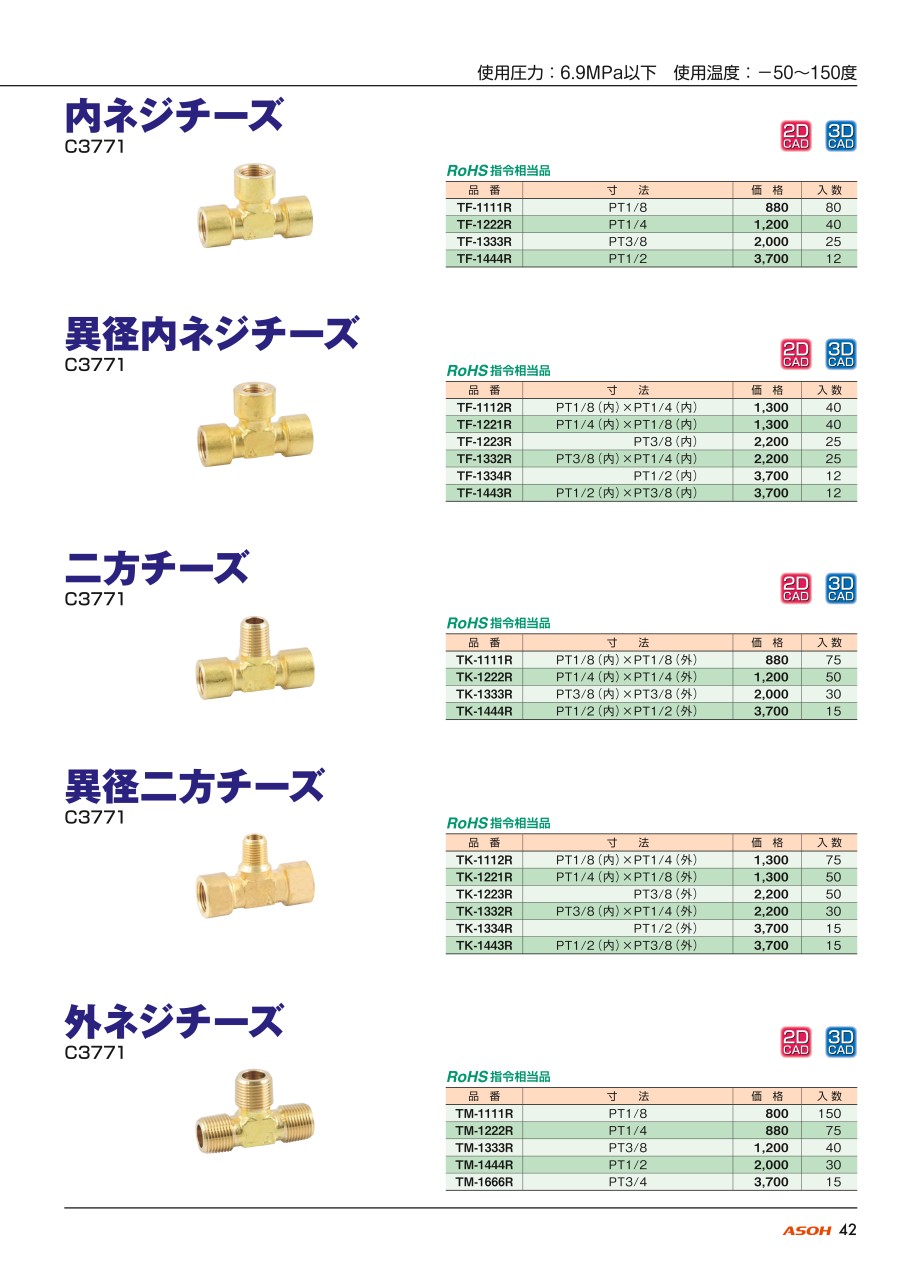

    • 一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細は メーカーカタログをご覧ください。

    ネジ継手 外ネジチーズ TMのレビュー
    5平均満足度：5.01件のレビュー
    当社製品に使用しています
    5
    満足度：5.02021/03/04
    当社で顧客から設計を任され製作している、製品に組込んで使っています。製作上３方向おねじのチーズがほしかったので、いつも使...もっと読む
    0人が参考にしています。
    1件全て見る

    よくあるご質問（FAQ）

    Q材質は何でできていますか？
    A
    主に真鍮でできています。真鍮製はRoHS対応の製品も用意されているものがあります。
    VONAサポートセンター（0120-343-256）までご相談ください。
