未確定：候補が6型番あります。
アソー

ネジ継手 外ネジエルボ LM

ネジ継手 外ネジエルボ LM

ご注意

  • 燃焼ガス類、舶用にも使用可能ですが、公的機関の制約のある箇所には使用しないでください。
  • 型番末尾RはRoHS10対応品になります。

【ディージット】
探しまわる購買は
もうおしまい
未確定：候補が6型番あります。
数量：

商品情報

外形図

規格表

品番RoHS品番取付ネジ寸法（mm）
dΦDL
LM-1011LM-1011RPT1/8417
LM-1022LM-1022RPT1/4822
LM-1033LM-1033RPT3/81025
LM-1044LM-1044RPT1/21329
LM-1066LM-1066RPT3/41734

製品仕様

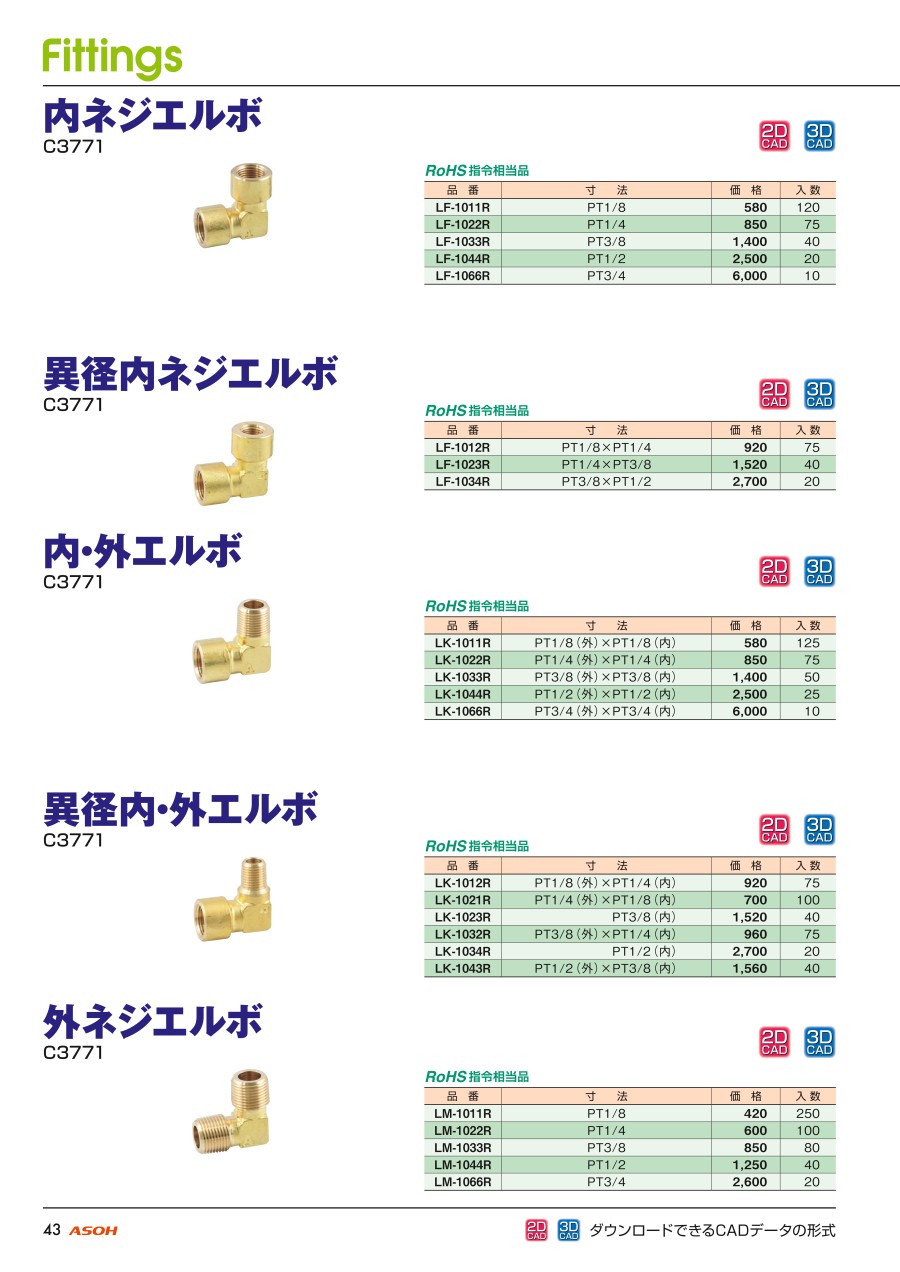

外観

外ネジエルボ LM 図1

外ネジエルボ LM 図2

外ネジエルボ LM 図3

共通仕様

使用圧力MAX6.90MPa
使用温度-50～+150℃
材質C3771BD
流体水、空気、油、燃焼ガス類、材質C3771BDに悪影響のない物

型番リスト

表示件数
  • 1
    • 型番
    LM-1011
    LM-1011R
    LM-1022R
    LM-1033R
    LM-1044R
    LM-1066R

    ねじの呼び1

    RoHS対応

    発注コード

    材質詳細

    		最小発注数量
    1/8B(6A)
    なし
    374-0871
    -
    1個
    1/8B(6A)
    あり
    -
    Cd＞75ppm以下材を使用
    1個
    1/4B(8A)
    あり
    -
    Cd＞75ppm以下材を使用
    1個
    3/8B(10A)
    あり
    -
    Cd＞75ppm以下材を使用
    1個
    1/2B(15A)
    あり
    -
    Cd＞75ppm以下材を使用
    1個
    3/4B(20A)
    あり
    -
    Cd＞75ppm以下材を使用
    1個
    通常単価(税別) (税込単価)
    通常出荷日
    362円
    ( 398円 )
    在庫品1日目当日出荷可能
    541円
    ( 595円 )
    4日目
    640円
    ( 704円 )
    4日目
    843円
    ( 927円 )
    4日目
    1,365円
    ( 1,502円 )
    4日目
    2,622円
    ( 2,884円 )
    4日目
  • 1

    • 詳細情報

    基本情報

    内ネジと内ネジをL型で繋ぐための継手。
    【特長】
    ・配管の取り回しなどによく使われる
    【用途】
    ・内ネジ同士の接続に最適

    ご注意

    • 燃焼ガス類、舶用にも使用可能ですが、公的機関の制約のある箇所には使用しないでください。
    • 型番末尾RはRoHS10対応品になります。

    商品担当おすすめ

    • エーチェック ソケットタイプ 画像

      アソー

      エーチェック ソケットタイプ

      エーチェックは水・空気と幅広い流体に対応する逆止弁です。<br/>アソーのネジ継手と組み合わせて省スペース化が図れます。

    • エーチェック ニップルタイプ 画像

      アソー

      エーチェック ニップルタイプ

      エーチェックは水・空気と幅広い流体に対応する逆止弁です。<br/>アソーのネジ継手と組み合わせて省スペース化が図れます。

    • 一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細は メーカーカタログをご覧ください。

    ネジ継手 外ネジエルボ LMのレビュー
    5平均満足度：5.05件のレビュー
    自主保全活動での生産設備用部品
    5
    満足度：5.02023/07/28
    自主保全活動の生産設備交換用部材として購入。 短納期で届き助かりました。 短納期なので保全用予備品を減らすことができまし...もっと読む
    0人が参考にしています。
    生産設備の改造工事に使用しました
    5
    満足度：5.02021/08/04
    当社で製作している、樹脂成型製品の成型機の冷却系に使われていた、継手類が鉄製でサビて穴がふさがっている成型機もありました...もっと読む
    0人が参考にしています。
    エアーツールの配管分岐
    5
    満足度：5.02019/07/30
    エアーツールを接続する分岐を作りました。オス・オスやオス・メスなど組み合わせ製作。価格が安くて選びました。
    0人が参考にしています。
    機械装置の配管として
    5
    満足度：5.02019/07/11
    機械装置の配管として、たくさんのラインナップがあり大変助かっています
    0人が参考にしています。
    エア配管の継ぎ手
    5
    満足度：5.02019/06/30
    安く手に入り助かりました。特に問題もなくエアもれもなく使用できました。
    0人が参考にしています。
    5件全て見る

    よくあるご質問（FAQ）

    Q材質は何でできていますか？
    A
    主に真鍮でできています。真鍮製はRoHS対応の製品も用意されているものがあります。
    VONAサポートセンター（0120-343-256）までご相談ください。
