ネジ継手 異径内ネジチーズ TF
- 通常単価(税別)
- 3,945円
- 税込単価
- 4,340円
サイズ違いの内ネジチーズ。【特長】・三方に内ネジを切ってある。【用途】・三方向...
詳細情報を確認する
閲覧中の商品と併せてご検討ください
－閉じる
TF-1443の仕様・寸法情報
種類
継手
接続種類
ねじ⇔ねじ異径
接続形状
[ティー] 内ネジチーズ
ねじの種類1
Rc
ねじの呼び1
1/2B(15A)
ねじの種類2（異径または異種ねじの場合）
Rc
ねじの呼び2（異径または異種ねじの場合）
3/8B(10A)
ねじの種類3（異径または異種ねじの場合）
Rc
ねじの呼び3（異径または異種ねじの場合）
1/2B(15A)
材質
[黄銅] C3771BD
表面処理
なし
最高使用圧力区分
2.0Mpa超
最高使用圧力(MPa)
6.9
使用流体
水 / 空気 / 油
使用温度範囲(℃)
-50～150
内面樹脂ライニング
なし
商品情報
外形図
規格表
| 型番 | 取付ネジ | 寸法（mm） | ||||
|---|---|---|---|---|---|---|
| d1 | d2 | φD1 | φD2 | L1 | L | |
| TF-1112 | PT1/8 | PT1/4 | 4 | 8 | 25 | 50 |
| TF-1221 | PT1/4 | PT1/8 | 8 | 4 | 25 | 50 |
| TF-1223 | PT1/4 | PT3/8 | 8 | 10 | 29 | 58 |
| TF-1332 | PT3/8 | PT1/4 | 10 | 8 | 29 | 58 |
| TF-1334 | PT3/8 | PT1/2 | 10 | 13 | 34 | 68 |
| TF-1443 | PT1/2 | PT3/8 | 13 | 10 | 34 | 68 |
製品仕様
図1
図2
製品仕様
| 使用圧力 | MAX 6.90MPa |
|---|---|
| 使用温度 | -50～+150℃ |
| 材質 | C3771BD |
| 流体 | 上記材質に悪影響が無い流体 |

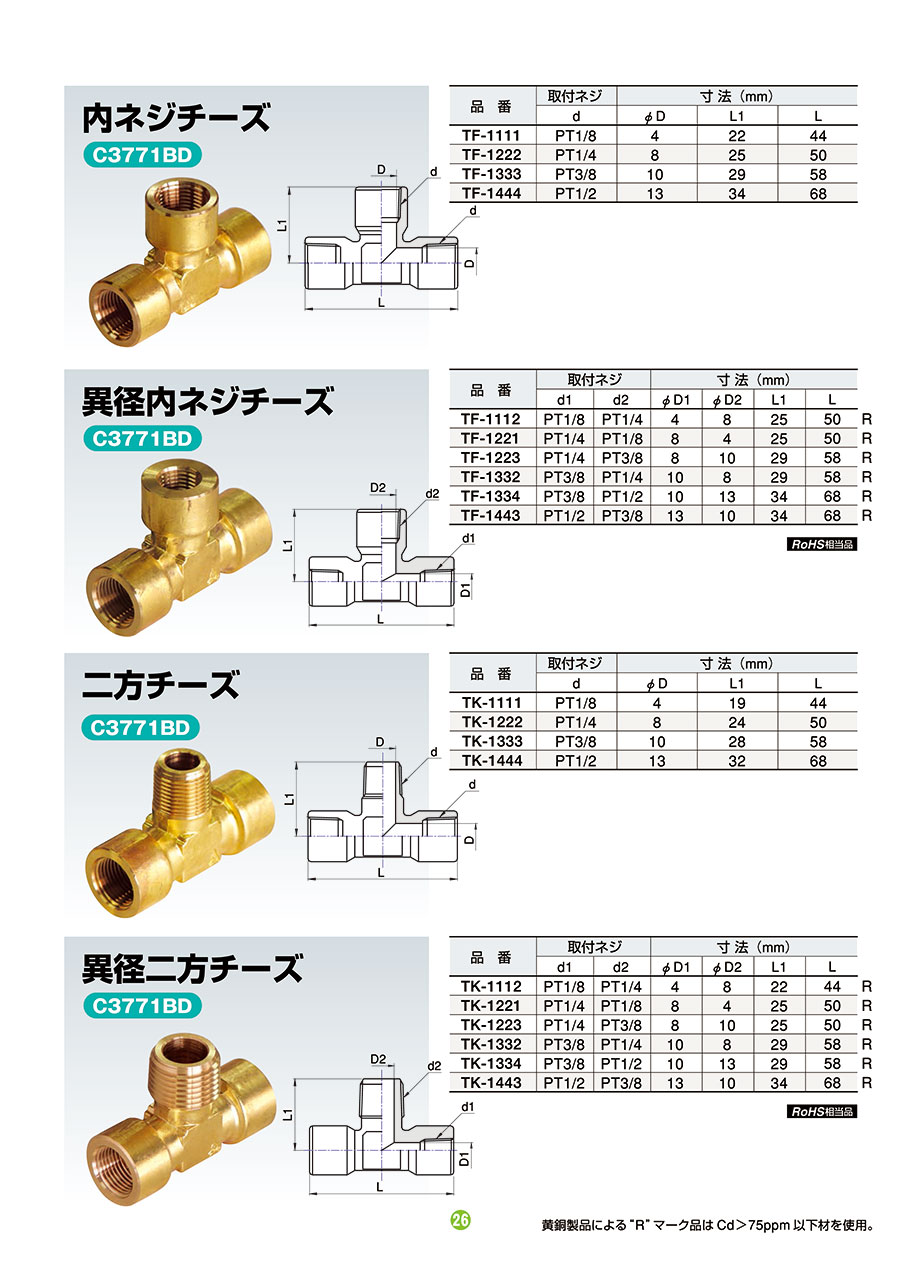

カタログ
類似品類似品をすべて見る
この商品に近い類似品がありませんでした。商品担当おすすめ
ネジ継手 異径内ネジチーズ TFの型番TF-1443のページです。
型番TF-1443に関する仕様情報を記載しております。
ネジ継手 異径内ネジチーズ TFのレビュー
この商品のレビューはありません
よくあるご質問（FAQ）
Q材質は何でできていますか？
A
主に真鍮でできています。真鍮製はRoHS対応の製品も用意されているものがあります。
VONAサポートセンター（0120-343-256）までご相談ください。
VONAサポートセンター（0120-343-256）までご相談ください。
