ネジ継手 六角ニップル NT
- 数量スライド割引
- 一部当日出荷可能
- 通常単価(税別)
- 157円～1,883円
- 税込単価
- 173円～2,071円
ネジを締めやすく加工されたニップル。【特長】・六角がついているためスパナ掛けも...
詳細情報を確認する- 種類
- 継手
- 接続種類
- ねじ⇔ねじ同径・同種
- 接続形状
- 六角ニップル
- ねじの種類1
- R
- 材質
- C3604BD
- 表面処理
- なし
- 最高使用圧力区分
- 2.0Mpa超
- 最高使用圧力 (MPa)
- 6.9
- 使用流体
- 水 / 空気 / ガス / 油
- 内面樹脂ライニング
- なし
- 使用温度範囲 (℃)
- -50～+150
ご注意
- 型番末尾RはRoHS10対応品になります。
- 燃焼ガス類、舶用にも使用可能ですが、公的機関の制約のある箇所には使用しないでください。
未確定：候補が12型番あります。
商品情報
外形図
NT-1011（R）
NT-1022（R）
NT-1033（R）
NT-1044（R）
NT-1066（R）
NT-1088（R）
製品仕様
外観
六角ニップル NT 図1
六角ニップル NT 図2
六角ニップル NT 図3
共通仕様
| 使用圧力 | MAX6.90MPa |
|---|---|
| 使用温度 | -50℃～+150℃ |
| 材質 | C3604BD |
| 流体 | 水、空気、油、燃焼ガス類、材質C3604BDに悪影響のない物 |
寸法図・寸法表
| 品番 | RoHS品番 | 取付ネジ | 寸法（mm） | ||
|---|---|---|---|---|---|
| d | ΦD | B | L | ||
| NT-1011 | NT-1011R | PT1/8 | 5 | 12 | 22 |
| NT-1022 | NT-1022R | PT1/4 | 8 | 14 | 28 |
| NT-1033 | NT-1033R | PT3/8 | 11 | 17 | 33 |
| NT-1044 | NT-1044R | PT1/2 | 13 | 22 | 38 |
| NT-1066 | NT-1066R | PT3/4 | 18 | 27 | 46 |
| NT-1088 | NT-1088R | PT1 | 24 | 35 | 53 |
注意・禁止事項
各々のジョイントは金属面同士の接触で適正な面圧にて洩れを止める構造の商品なので接触面の傷、打痕、腐食跡には注意してください。
また、過度の締め付けは変形による洩れの発生や残留応力による事後の「応力腐食割れ」を生じる原因になります。
型番リスト
表示件数
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
157円 ( 173円 ) | 在庫品1日目当日出荷可能 |
181円 ( 199円 ) | 4日目 |
204円 ( 224円 ) | 在庫品1日目当日出荷可能 |
257円 ( 283円 ) | 4日目 |
284円 ( 312円 ) | 在庫品1日目当日出荷可能 |
356円 ( 392円 ) | 4日目 |
430円 ( 473円 ) | 在庫品1日目当日出荷可能 |
642円 ( 706円 ) | 4日目 |
802円 ( 882円 ) | 在庫品1日目当日出荷可能 |
1,264円 ( 1,390円 ) | 4日目 |
1,579円 ( 1,737円 ) | 在庫品1日目当日出荷可能 |
1,883円 ( 2,071円 ) | 4日目 |
詳細情報
基本情報
ネジを締めやすく加工されたニップル。
【特長】
・六角がついているためスパナ掛けも容易で、しっかりと配管することが可能
【用途】
・内ネジと内ネジの配管の接続に最適
ご注意
- 型番末尾RはRoHS10対応品になります。
- 燃焼ガス類、舶用にも使用可能ですが、公的機関の制約のある箇所には使用しないでください。

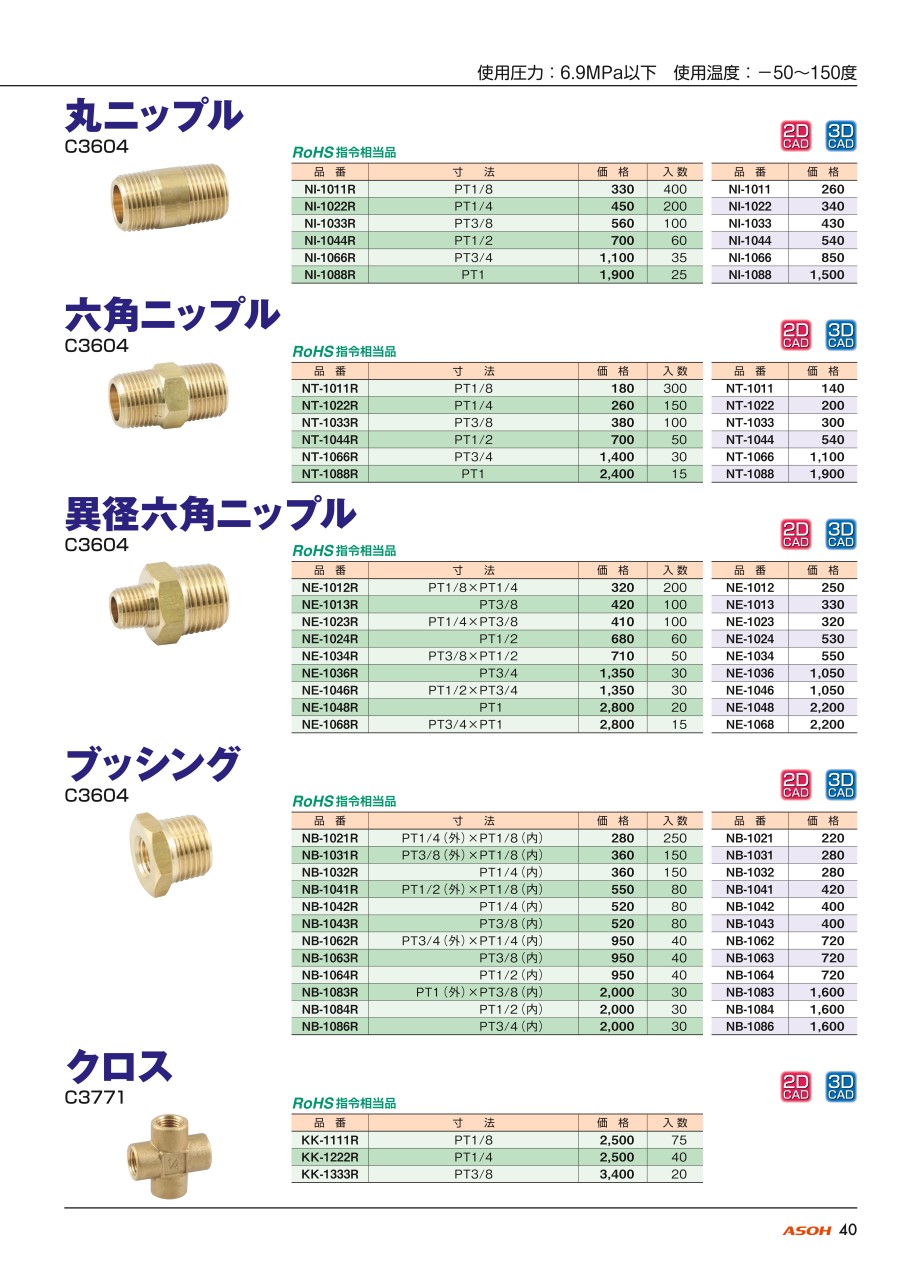

カタログ
商品担当おすすめ
ネジ継手 六角ニップル NTのレビュー
生産設備の改造工事に使用しました
5
5.02021/08/04
当社で製作している、樹脂成型製品の成型機の冷却系に使われていた、継手類が鉄製でサビて穴がふさがっている成型機もありました...もっと読む
0人が参考にしています。
エアー機器の配管用に使用
5
5.02020/08/23
エアー機器の配管時に中継用として便利です。
真鍮製で錆びにくいので使い勝手は良いと思います。
0人が参考にしています。
カプラーつなぎ
4
4.02019/11/30
エアーカプラーを変換するのに購入、問題なく使用しています、価格も良いです
0人が参考にしています。
ガス配管
5
5.02019/04/11
同じ仕様のニップルがいくつかのメーカで売られている中で、納期が早くて安いという２点で、アソー製品を選びました。使っていて...もっと読む
0人が参考にしています。
エアー配管用
4
4.02018/11/29
使用する頻度が少ないのでバラ売りで比較的安価な本製品を購入しました。性能的にも申し分ないと思います。
0人が参考にしています。
よくあるご質問（FAQ）
Q材質は何でできていますか？
A
主に真鍮でできています。真鍮製はRoHS対応の製品も用意されているものがありますのでお問い合わせ下さい
