アソー

リング式継手リング玉 RB

カタログ |

4.6

平均満足度4.6

この商品のレビューをみる（9件）

この商品のFAQをみる（1件）

通常単価(税別): 53円～374円

税込単価: 58円～411円

よく一緒に見られています

閲覧中の商品と併せてご検討ください

アソー

リング式継手リングナット RN

通常価格(税別)： 102円 (税込価格：112円)

通常出荷日：在庫品1日目

よく一緒に見られています

閲覧中の商品と併せてご検討ください

アソー

リング式継手リングジョイント RS

4.6

通常価格(税別)： 287円 (税込価格：316円)

通常出荷日：在庫品1日目

リング玉を用いて銅管との接続を行う継手。【特長】・リングジョイント。・銅管サイ...

詳細情報を確認する

種類
関連部品
材質
C3604BD (黄銅)
関連部品種類
リング
材質（関連部品）
C3604BD
表面処理（関連部品）
なし
使用流体（関連部品）
水,空気,油
使用温度範囲（関連部品） (℃)
-50～150
最高使用圧力（関連部品) (MPa)
3.45
適用管材質（関連部品）
銅

未確定：候補が13型番あります。

商品情報
型番リスト
詳細情報
カタログ

商品情報

リング式継手リング玉 RB

NR ロックナット参考図

寸法図・寸法表

寸法図

品番	適用管外径	寸法(mm)
品番	φD	d	L
RB-1004	4	6	5
RB-1005	5	7	5.5
RB-1016	6	8	6
RB-1026	6	9	6.5
RB-1022	6.35	9	6.5
RB-1008	8	10	7.5
RB-1033	9.53	13	9
RB-1010	10	13	9
RB-1012	12	14.8	10
RB-1044	12.7	15.5	10
RB-1015	15	18	12
RB-1055	15.88	19	12
RB-1066	19.05	22.5	13

製品仕様

使用圧力	MAX 3.45MPa
使用温度	-50℃～+150℃
材質	C3604BD
流体	上記材質に悪影響が無い流体

型番リスト

表示件数

型番

呼び（関連部品）

(mm)

呼び（関連部品）

(inch)

適用管外径（関連部品）

(mm)

リング玉外径 d

(mm)

トラスココード

最小発注数量

4	-	4	6	360-4471	1個
5	-	5	7	360-4489	1個
8	-	8	10	360-4497	1個
10	-	10	13	360-4501	1個
12	-	12	14.8	360-4519	1個
15	-	15	18	360-4527	1個
6	-	6	8	360-4535	1個
-	1/4	6.35	9	406-8467	1個
6	-	6	9	360-4543	1個
-	3/8	9.53	13	406-8475	1個
-	1/2	12.70	15.5	406-8483	1個
-	5/8	15.88	19	515-7617	1個
-	3/4	19.05	22.5	515-7625	1個

通常単価(税別) (税込単価)	通常出荷日

59円 ( 65円 )	在庫品1日目当日出荷可能
53円 ( 58円 )	在庫品1日目当日出荷可能
75円 ( 83円 )	在庫品1日目当日出荷可能
175円 ( 193円 )	在庫品1日目当日出荷可能
224円 ( 246円 )	在庫品1日目当日出荷可能
271円 ( 298円 )	在庫品1日目当日出荷可能
59円 ( 65円 )	在庫品1日目当日出荷可能
69円 ( 76円 )	在庫品1日目当日出荷可能
69円 ( 76円 )	在庫品1日目当日出荷可能
168円 ( 185円 )	在庫品1日目当日出荷可能
227円 ( 250円 )	在庫品1日目当日出荷可能
253円 ( 278円 )	在庫品1日目当日出荷可能
374円 ( 411円 )	4日目

詳細情報

基本情報

基本情報

リング玉を用いて銅管との接続を行う継手。
【特長】
・リングジョイント。
・銅管サイズと本体のネジサイズを確認して、選定。
【用途】
・銅管との接続に最適。

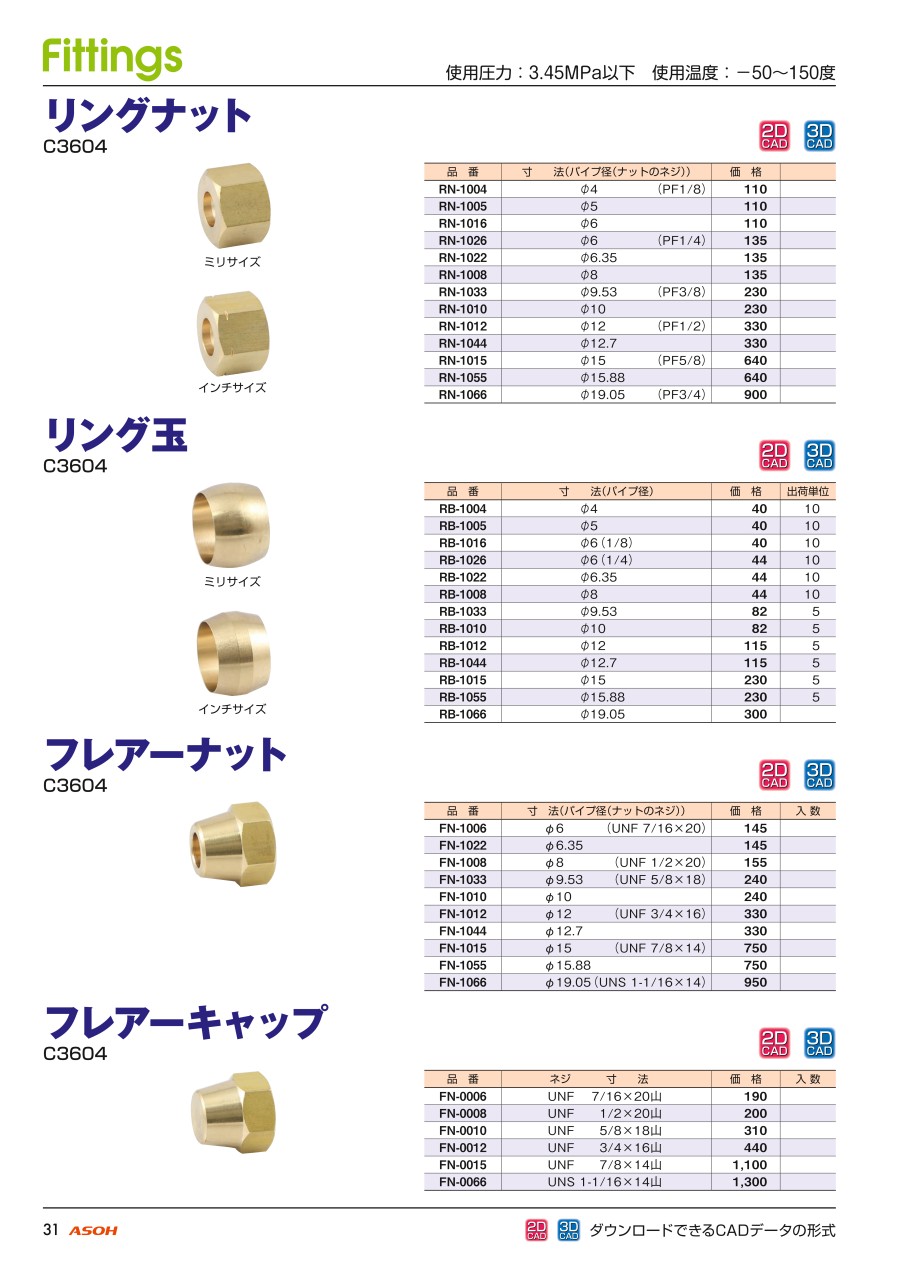

カタログ

商品TOP

カタログ (見開き版)

商品担当おすすめ

アソー
エーチェックソケットタイプ
エーチェックは水・空気と幅広い流体に対応する逆止弁です。<br/>銅配管でも小型のエーチェックが活躍します。
アソー
エーチェックニップルタイプ
エーチェックは水・空気と幅広い流体に対応する逆止弁です。<br/>銅配管でも小型のエーチェックが活躍します。
アソー
フレアー式継手フレアーナット FN
フレアー式継手に用いるフレアナットです。

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。

リング式継手リング玉 RBのレビュー

4.6平均満足度：4.69件のレビュー

星5
67%
星4
33%
星3
0%
星2
0%
星1
0%

設備修繕

満足度：4.02018/06/05

配管部分が腐食により傷んでいたため、配管と一緒に交換しました。商社や量販店にも置いていますが、欠品や手配の手間を考えると...もっと読む

1人が参考にしています。

配管の修繕

満足度：4.02022/10/25

油圧配管のオイル漏れの修繕の為に購入オイル漏れ箇所で玉の入っていない所、玉が変形している箇所が発見され寸法を確認し配管...もっと読む

0人が参考にしています。

設備

満足度：4.02022/05/10

自社の金型温調用の設備にこの商品を使用しています。メンテナンスの度に交換しているものになりますが、微妙にサイズの違うもの...もっと読む

0人が参考にしています。

空気配管

満足度：5.02021/11/03

エア配管の再施工があり、安心のため、スリーブは新品に交換。高いものではないので、効果用スリーブは予備も持っておくと安心で...もっと読む

0人が参考にしています。

社内配管工事用

満足度：5.02020/02/20

社内で使用する金型のシューターのエアー配管に使用しました。配管はあるのですが、中のリング玉だけないものが多数あったので...もっと読む

0人が参考にしています。

9件全て見る

よくあるご質問（FAQ）

Qリング式とフレアー式の違いは何ですか？

リング式継手　...　カットした銅管を直接差込み、ナットを締めることで接続できます。但し、パイプのカット面はバリ・カエリがない状態でお願いします。
フレアー式継手　...　カットした銅管をナットに差込んだ後、フレアリングツールなどで45°に拡管した状態（ラッパ状）で本体に締めつけます。
