アソー

リング式継手三方リングチーズ RT

カタログ |

平均満足度5.0

この商品のレビューをみる（2件）

この商品のFAQをみる（1件）

通常単価(税別): 826円～6,015円

税込単価: 909円～6,617円

よく一緒に見られています

閲覧中の商品と併せてご検討ください

アソー

リング式継手リングジョイント RS

4.6

通常価格(税別)： 287円 (税込価格：316円)

通常出荷日：在庫品1日目

よく一緒に見られています

閲覧中の商品と併せてご検討ください

アソー

リング式継手両口リングジョイント RS

4.8

通常価格(税別)： 441円 (税込価格：485円)

通常出荷日：在庫品1日目

リング玉を用いて銅管との接続を行う継手。【特長】・分岐もしくは集合用のリングジ...

詳細情報を確認する

種類
ティー
接続種類
管⇔管差し込み式
材質
C3604BD (黄銅)・C3771BD(黄銅)
最高使用圧力区分 (MPa)
2.0～7.0MPa
使用流体
水 / 空気 / ガス / 油
最高使用圧力 (MPa)
3.45
適用管材質
銅
継手種類
リング式継手
適用管種類
銅管（なまし銅管）
使用温度範囲 (℃)
-50～+150

ご注意

燃焼ガス類、船用にも使用可能ですが、公的機関の制約のある箇所には使用しないでください。
型番末尾RはRoHS10対応品になります。

未確定：候補が17型番あります。

商品情報
型番リスト
詳細情報
カタログ

商品情報

リング式継手三方リングチーズ RT

三方リングチーズ RT 図1

三方リングチーズ RT 図2

三方リングチーズ RT 図3

寸法図・寸法表

品番	RoHS品番	適用管外径	寸法（mm）
品番	RoHS品番	ΦD	B	d	L1（約）	L（約）
RT-3104		4	12	PF1/8	19	38
RT-3105		5	12	PF1/8	19	38
RT-3106	RT-3106R	6	12	PF1/8	20	40
RT-3206		6	17	PF1/4	25	50
RT-3202		6.35	17	PF1/4	25	50
RT-3208	RT-3208R	8	17	PF1/4	26	52
RT-3303		9.53	21	PF3/8	30	60
RT-3310	RT-3310R	10	21	PF3/8	30	60
RT-3412	RT-3412R	12	24	PF1/2	36	72
RT-3404		12.7	24	PF1/2	37	74
RT-3515		15	27	PF5/8	41	82
RT-3505		15.88	27	PF5/8	41	82
RT-3606		19.05	30	PF3/4	44	88

共通仕様

使用圧力	MAX3.45MPa
使用温度	-50℃～+150℃
材質	C3771BD（本体）/C3604BD（玉・ナット）
流体	水、空気、油、燃焼ガス類、材質C3771BD/C3604BDに悪影響のない物

型番リスト

表示件数

型番

適用管サイズ　規格

適用管外径1　(M)

(mm)

適用管外径1　(inch)

ナット六角対辺 B

(mm)

トラスココード

RoHS対応

材質詳細

最小発注数量

メートル同径	4	-	12	176-7305	なし	-	1個
メートル同径	5	-	12	176-7313	なし	-	1個
メートル同径	6	-	12	176-7321	なし	-	1個
メートル同径	6	-	12	-	あり	Cd＞75ppm以下材を使用	1個
インチ　同径	-	6.35	17	406-8777	なし	-	1個
メートル同径	6	-	17	176-7330	なし	-	1個
メートル同径	8	-	17	176-7356	なし	-	1個
メートル同径	8	-	17	-	あり	Cd＞75ppm以下材を使用	1個
インチ　同径	-	9.53	21	406-8785	なし	-	1個
メートル同径	10	-	21	176-7372	なし	-	1個
メートル同径	10	-	21	-	あり	Cd＞75ppm以下材を使用	1個
インチ　同径	-	12.7	24	406-8793	なし	-	1個
メートル同径	12	-	24	176-7381	なし	-	1個
メートル同径	12	-	24	-	あり	Cd＞75ppm以下材を使用	1個
インチ　同径	-	15.88	27	515-8613	なし	-	1個
メートル同径	15	-	27	176-7402	なし	-	1個
インチ　同径	-	19.05	30	515-8621	なし	-	1個

通常単価(税別) (税込単価)	通常出荷日

1,042円 ( 1,146円 )	4日目
826円 ( 909円 )	4日目
847円 ( 932円 )	在庫品1日目当日出荷可能
1,010円 ( 1,111円 )	4日目
1,253円 ( 1,378円 )	在庫品1日目当日出荷可能
1,172円 ( 1,289円 )	4日目
1,262円 ( 1,388円 )	在庫品1日目当日出荷可能
1,324円 ( 1,456円 )	4日目
1,665円 ( 1,832円 )	4日目
1,978円 ( 2,176円 )	4日目
1,989円 ( 2,188円 )	4日目
2,439円 ( 2,683円 )	4日目
2,638円 ( 2,902円 )	4日目
2,854円 ( 3,139円 )	4日目
4,812円 ( 5,293円 )	4日目
4,418円 ( 4,860円 )	4日目
6,015円 ( 6,617円 )	4日目

詳細情報

基本情報

基本情報

リング玉を用いて銅管との接続を行う継手。
【特長】
・分岐もしくは集合用のリングジョイント

ご注意

燃焼ガス類、船用にも使用可能ですが、公的機関の制約のある箇所には使用しないでください。
型番末尾RはRoHS10対応品になります。

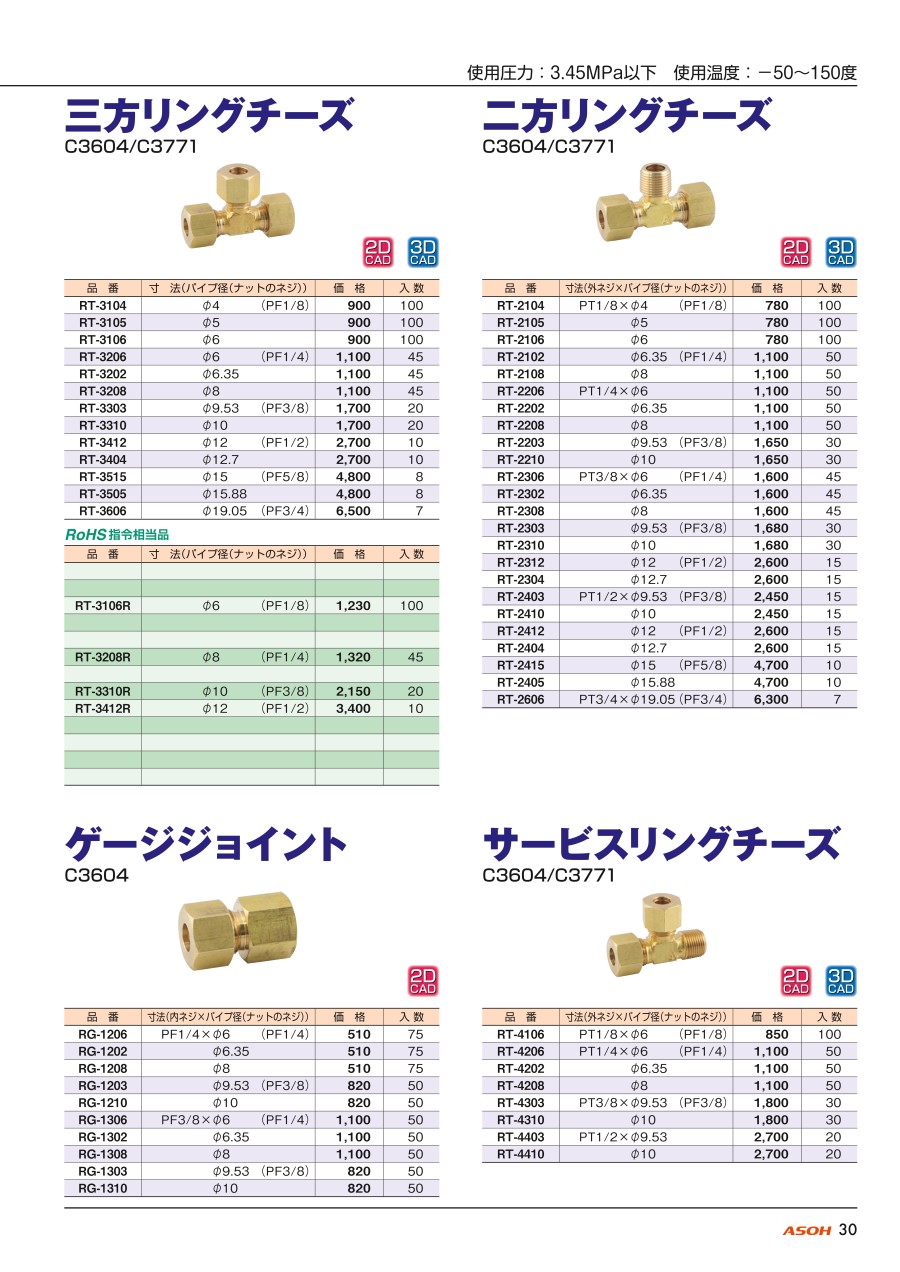

カタログ

商品TOP

カタログ (見開き版)

商品担当おすすめ

アソー
エーチェックソケットタイプ
エーチェックは水・空気と幅広い流体に対応する逆止弁です。<br/>銅配管でも小型のエーチェックが活躍します。
アソー
エーチェックニップルタイプ
エーチェックは水・空気と幅広い流体に対応する逆止弁です。<br/>銅配管でも小型のエーチェックが活躍します。
アソー
リング式継手リング玉 RB
リング式継手に用いるリング玉です。

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。

リング式継手三方リングチーズ RTのレビュー

5平均満足度：5.02件のレビュー

星5
100%
星4
0%
星3
0%
星2
0%
星1
0%

ガス配管に使用しています

満足度：5.02019/11/13

ガス器具の試作品製作時のガス配管に使用しています。試作時にはミスミから量産時には取引のある代理店からと使い分けて購入して...もっと読む

0人が参考にしています。

銅管接続

満足度：5.02019/08/30

リング式なので締め付けるだけで簡単に分岐が出来、漏れも無く機能的にも問題ありません。

0人が参考にしています。

2件全て見る

よくあるご質問（FAQ）

Qリング式とフレアー式の違いは何ですか？

リング式継手　...　カットした銅管を直接差込み、ナットを締めることで接続できます。但し、パイプのカット面はバリ・カエリがない状態でお願いします。
フレアー式継手　...　カットした銅管をナットに差込んだ後、フレアリングツールなどで45°に拡管した状態（ラッパ状）で本体に締めつけます。
