アソー

リング式継手両口リングエルボ RL

カタログ |

数量スライド割引
一部当日出荷可能

0件のレビュー（商品レビューの投稿ができます）

この商品のFAQをみる（1件）

通常単価(税別): 678円～4,368円

税込単価: 746円～4,805円

よく一緒に見られています

閲覧中の商品と併せてご検討ください

アソー

リング式継手リングジョイント RS

4.6

通常価格(税別)： 287円 (税込価格：316円)

通常出荷日：在庫品1日目

よく一緒に見られています

閲覧中の商品と併せてご検討ください

アソー

リング式継手両口リングジョイント RS

4.8

通常価格(税別)： 441円 (税込価格：485円)

通常出荷日：在庫品1日目

リング玉を用いて銅管との接続を行う継手。【特長】・エルボタイプのリングジョイン...

詳細情報を確認する

種類
エルボ
接続種類
管⇔管差し込み式
材質
C3604BD (黄銅)・C3771BD(黄銅)
最高使用圧力区分 (MPa)
2.0～7.0MPa
使用流体
水 / 空気 / ガス / 油
最高使用圧力 (MPa)
3.45
適用管材質
銅
継手種類
リング式継手
適用管種類
銅管（なまし銅管）
使用温度範囲 (℃)
-50～+150

ご注意

型番末尾RはRoHS10対応品になります。
燃焼ガス類、船用にも使用可能ですが、公的機関の制約のある箇所には使用しないでください。

未確定：候補が17型番あります。

商品情報
型番リスト
詳細情報
カタログ

商品情報

リング式継手両口リングエルボ RL

両口リングエルボ RL 図1

両口リングエルボ RL 図2

両口リングエルボ RL 図3

寸法図・寸法表

品番	RoHS品番	適用管外径	寸法（mm）
品番	RoHS品番	ΦD	B	d	L（約）
RL-2104		4	12	PF1/8	19
RL-2105		5	12	PF1/8	19
RL-2106	RL-2106R	6	12	PF1/8	20
RL-2206		6	17	PF1/4	25
RL-2202		6.35	17	PF1/4	25
RL-2208	RL-2208R	8	17	PF1/4	26
RL-2303		9.53	21	PF3/8	30
RL-2310	RL-2310R	10	21	PF3/8	30
RL-2412	RL-2412R	12	24	PF1/2	36
RL-2404		12.7	24	PF1/2	37
RL-2515		15	27	PF5/8	41
RL-2505		15.88	27	PF5/8	41
RL-2606		19.05	30	PF3/4	44

共通仕様

使用圧力	MAX3.45MPa
使用温度	-50℃～+150℃
材質	C3771BD（本体）/C3604BD（玉・ナット）
流体	水、空気、油、燃焼ガス類、材質C3771BD/C3604BDに悪影響のない物

型番リスト

表示件数

型番

適用管サイズ　規格

適用管外径1　(M)

(mm)

適用管外径1　(inch)

ナット六角対辺 B

(mm)

トラスココード

RoHS対応

材質詳細

最小発注数量

メートル同径	4	-	12	176-7178	なし	-	1個
メートル同径	5	-	12	176-7186	なし	-	1個
メートル同径	6	-	12	176-7194	なし	-	1個
メートル同径	6	-	12	-	あり	Cd＞75ppm以下材を使用	1個
インチ　同径	-	6.35	17	406-8653	なし	-	1個
メートル同径	6	-	17	176-7208	なし	-	1個
メートル同径	8	-	17	176-7224	なし	-	1個
メートル同径	8	-	17	-	あり	Cd＞75ppm以下材を使用	1個
インチ　同径	-	9.53	21	406-8661	なし	-	1個
メートル同径	10	-	21	176-7241	なし	-	1個
メートル同径	10	-	21	-	あり	Cd＞75ppm以下材を使用	1個
インチ　同径	-	12.7	24	406-8670	なし	-	1個
メートル同径	12	-	24	176-7259	なし	-	1個
メートル同径	12	-	24	-	あり	Cd＞75ppm以下材を使用	1個
インチ　同径	-	15.88	27	515-8192	なし	-	1個
メートル同径	15	-	27	176-7275	なし	-	1個
インチ　同径	-	19.05	30	515-8206	なし	-	1個

通常単価(税別) (税込単価)	通常出荷日

780円 ( 858円 )	4日目
708円 ( 779円 )	4日目
722円 ( 794円 )	在庫品1日目当日出荷可能
795円 ( 875円 )	4日目
678円 ( 746円 )	4日目
953円 ( 1,048円 )	4日目
848円 ( 933円 )	4日目
840円 ( 924円 )	4日目
1,265円 ( 1,392円 )	4日目
1,365円 ( 1,502円 )	在庫品1日目当日出荷可能
1,375円 ( 1,513円 )	4日目
1,701円 ( 1,871円 )	4日目
2,122円 ( 2,334円 )	4日目
1,934円 ( 2,127円 )	4日目
3,087円 ( 3,396円 )	4日目
3,061円 ( 3,367円 )	4日目
4,368円 ( 4,805円 )	4日目

詳細情報

基本情報

基本情報

リング玉を用いて銅管との接続を行う継手。
【特長】
・エルボタイプのリングジョイント

ご注意

型番末尾RはRoHS10対応品になります。
燃焼ガス類、船用にも使用可能ですが、公的機関の制約のある箇所には使用しないでください。

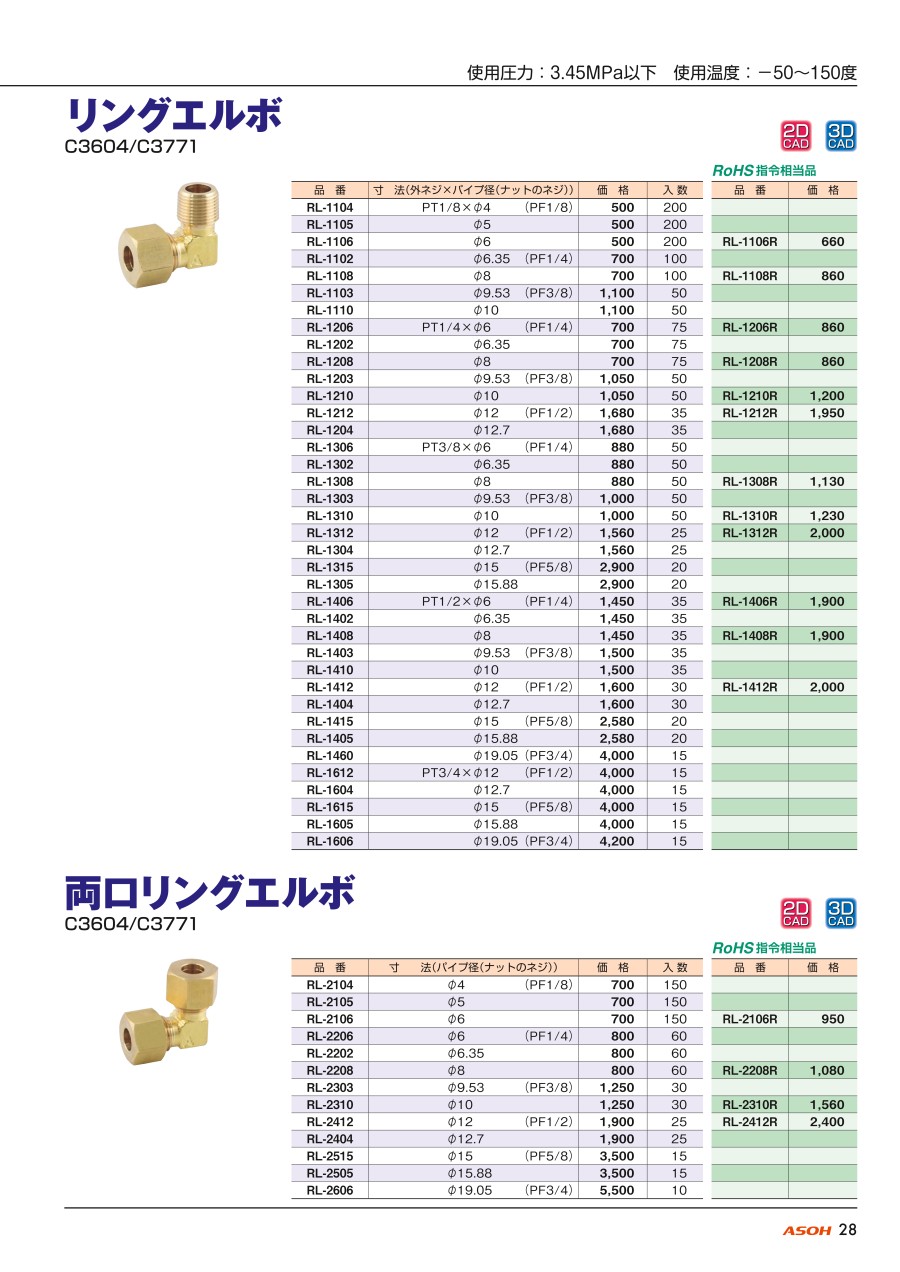

カタログ

商品TOP

カタログ (見開き版)

商品担当おすすめ

アソー
エーチェックソケットタイプ
エーチェックは水・空気と幅広い流体に対応する逆止弁です。<br/>銅配管でも小型のエーチェックが活躍します。
アソー
エーチェックニップルタイプ
エーチェックは水・空気と幅広い流体に対応する逆止弁です。<br/>銅配管でも小型のエーチェックが活躍します。
アソー
リング式継手リング玉 RB
リング式継手に用いるリング玉です。

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。

リング式継手両口リングエルボ RLのレビュー

この商品のレビューはありません

よくあるご質問（FAQ）

Qリング式とフレアー式の違いは何ですか？

リング式継手　...　カットした銅管を直接差込み、ナットを締めることで接続できます。但し、パイプのカット面はバリ・カエリがない状態でお願いします。
フレアー式継手　...　カットした銅管をナットに差込んだ後、フレアリングツールなどで45°に拡管した状態（ラッパ状）で本体に締めつけます。
