アソー

リング式継手異径両口リングジョイント RE

カタログ |

平均満足度5.0

この商品のレビューをみる（1件）

この商品のFAQをみる（1件）

通常単価(税別): 672円～2,189円

税込単価: 739円～2,408円

よく一緒に見られています

閲覧中の商品と併せてご検討ください

アソー

リング式継手リング玉 RB

4.7

通常価格(税別)： 53円 (税込価格：58円)

通常出荷日：在庫品1日目

よく一緒に見られています

閲覧中の商品と併せてご検討ください

アソー

リング式継手リングジョイント RS

4.6

通常価格(税別)： 287円 (税込価格：316円)

通常出荷日：在庫品1日目

リング玉を用いて銅管との接続を行う継手。【特長】・リングジョイント。【用途】・...

詳細情報を確認する

種類
ストレート
接続種類
管⇔管差し込み式
材質
C3604BD (黄銅)
最高使用圧力区分 (MPa)
2.0～7.0MPa
使用流体
水 / 空気 / ガス / 油
使用温度範囲 (℃)
-50::150
最高使用圧力 (MPa)
3.45
適用管材質
銅
継手種類
リング式継手
適用管種類
銅管（なまし銅管）

ご注意

掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。

未確定：候補が22型番あります。

商品情報
型番リスト
詳細情報
カタログ

商品情報

外形図

規格表

型番	適用管外径		寸法（mm）
型番	φD1	φD2	B	B1	B2	d1	d2	L（約）
RE-0602	6	6.35	14	17	17	PF1/4	PF1/4	40
RE-0608	6	8	14	17	17	PF1/4	PF1/4	41
RE-0603	6	9.53	17	17	21	PF1/4	PF3/8	43
RE-0610	6	10	17	17	21	PF1/4	PF3/8	43
RE-0208	6.35	8	14	17	17	PF1/4	PF1/4	41
RE-0203	6.35	9.53	17	17	21	PF1/4	PF3/8	43
RE-0210	6.35	10	17	17	21	PF1/4	PF3/8	43
RE-0803	8	9.53	17	17	21	PF1/4	PF3/8	44
RE-0810	8	10	17	17	21	PF1/4	PF3/8	44
RE-0310	9.53	10	17	21	21	PF3/8	PF3/8	45
RE-0312	9.53	12	22	21	24	PF3/8	PF1/2	51
RE-0304	9.53	12.7	22	21	24	PF3/8	PF1/2	52
RE-0315	9.53	15	24	21	27	PF3/8	PF5/8	51
RE-0305	9.53	15.88	24	21	27	PF3/8	PF5/8	52
RE-1012	10	12	22	21	24	PF3/8	PF1/2	51
RE-1004	10	12.7	22	21	24	PF3/8	PF1/2	52
RE-1015	10	15	24	21	27	PF3/8	PF5/8	52
RE-1005	10	15.88	24	21	27	PF3/8	PF5/8	53
RE-1204	12	12.7	22	24	24	PF1/2	PF1/2	56
RE-1215	12	15	24	24	27	PF1/2	PF5/8	56
RE-1205	12	15.88	24	24	27	PF1/2	PF5/8	57
RE-0415	12.7	15	24	24	27	PF1/2	PF5/8	57
RE-0405	12.7	15.88	24	24	27	PF1/2	PF5/8	58

製品仕様

型番リスト

表示件数

型番

適用管サイズ　規格

適用管外径1　(M)

(mm)

適用管外径1　(inch)

適用管外径2　(M)

(mm)

適用管外径2　(inch)

トラスココード

最小発注数量

インチ　異径	-	6.35	-	9.53	515-7633	1個
メートル⇔インチ	8	-	-	6.35	515-7641	1個
メートル⇔インチ	10	-	-	6.35	515-7650	1個
インチ　異径	-	9.53	-	12.7	515-7668	1個
インチ　異径	-	9.53	-	15.88	515-7676	1個
メートル⇔インチ	10	-	-	9.53	515-7684	1個
メートル⇔インチ	15	-	-	9.53	515-7706	1個
インチ　異径	-	12.7	-	15.88	515-7714	1個
メートル⇔インチ	15	-	-	12.7	515-7722	1個
メートル⇔インチ	6	-	-	6.35	515-7731	1個
メートル⇔インチ	6	-	-	9.53	515-7749	1個
メートル異径	6	-	8	-	406-8491	1個
メートル異径	6	-	10	-	515-7757	1個
メートル⇔インチ	8	-	-	9.53	515-7765	1個
メートル異径	8	-	10	-	406-8505	1個
メートル⇔インチ	10	-	-	12.7	515-7773	1個
メートル⇔インチ	10	-	-	15.88	515-7781	1個
メートル異径	10	-	12	-	515-7790	1個
メートル異径	10	-	15	-	515-7803	1個
メートル⇔インチ	12	-	-	12.7	515-7811	1個
メートル⇔インチ	12	-	-	15.88	515-7820	1個
メートル異径	12	-	15	-	515-7838	1個

通常単価(税別) (税込単価)	通常出荷日

850円 ( 935円 )	在庫品1日目当日出荷可能
846円 ( 931円 )	4日目
946円 ( 1,041円 )	4日目
1,378円 ( 1,516円 )	4日目
1,803円 ( 1,983円 )	4日目
1,078円 ( 1,186円 )	4日目
1,877円 ( 2,065円 )	4日目
1,609円 ( 1,770円 )	4日目
1,954円 ( 2,149円 )	4日目
672円 ( 739円 )	4日目
1,038円 ( 1,142円 )	4日目
674円 ( 741円 )	在庫品1日目当日出荷可能
966円 ( 1,063円 )	在庫品1日目当日出荷可能
1,002円 ( 1,102円 )	4日目
802円 ( 882円 )	4日目
1,447円 ( 1,592円 )	4日目
1,877円 ( 2,065円 )	4日目
1,324円 ( 1,456円 )	在庫品1日目当日出荷可能
2,189円 ( 2,408円 )	4日目
1,415円 ( 1,557円 )	4日目
1,932円 ( 2,125円 )	4日目
1,741円 ( 1,915円 )	4日目

詳細情報

基本情報

基本情報

リング玉を用いて銅管との接続を行う継手。
【特長】
・リングジョイント。
【用途】
・サイズの異なる銅管と銅管を接続するのに最適。

ご注意

掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。

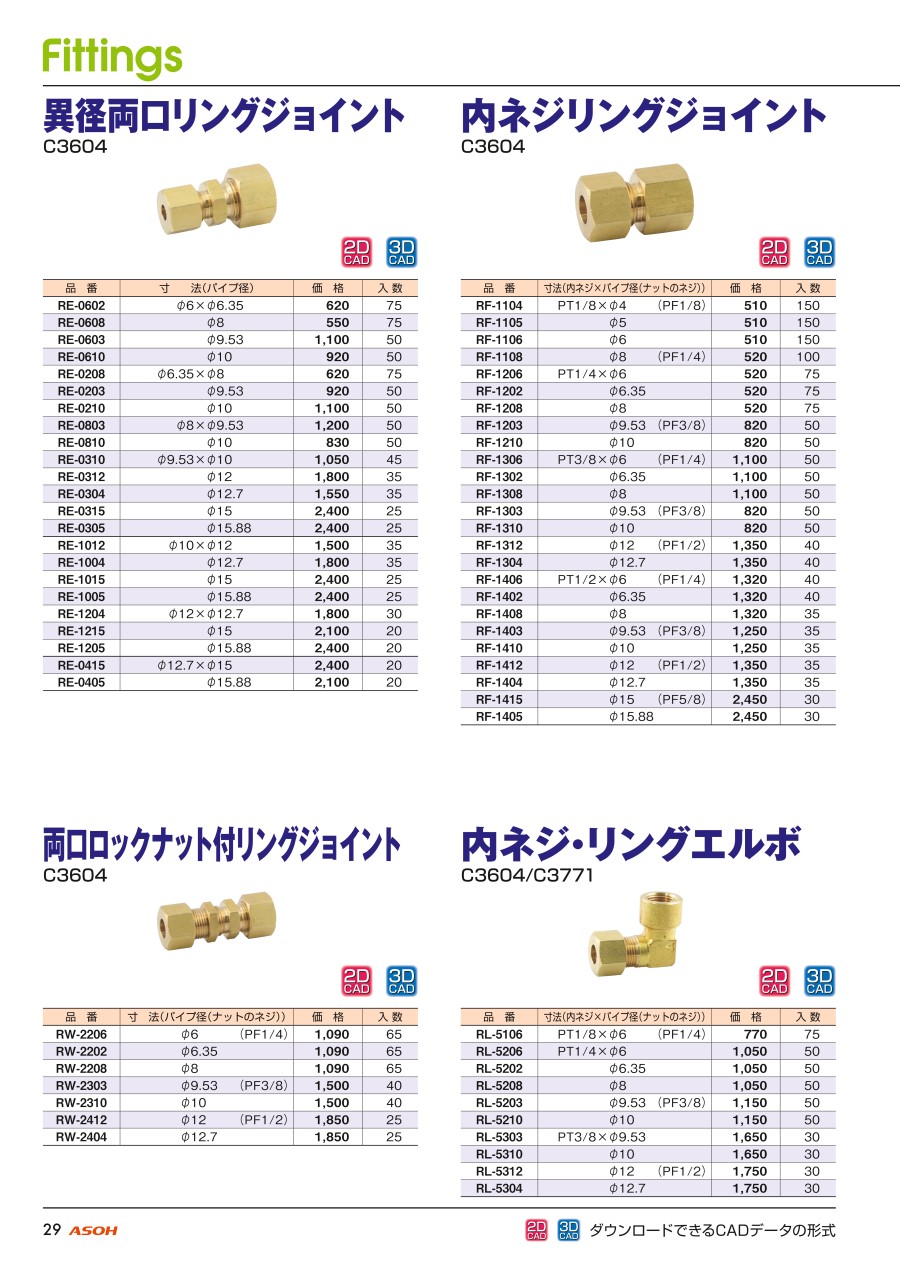

カタログ

商品TOP

カタログ (見開き版)

商品担当おすすめ

アソー
エーチェックソケットタイプ
エーチェックは水・空気と幅広い流体に対応する逆止弁です。<br>銅配管でも小型のエーチェックが活躍します。
アソー
エーチェックニップルタイプ
エーチェックは水・空気と幅広い流体に対応する逆止弁です。<br>銅配管でも小型のエーチェックが活躍します。
アソー
リング式継手リング玉 RB
リング式継手に用いるリング玉です。

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。

リング式継手異径両口リングジョイント REのレビュー

5平均満足度：5.01件のレビュー

星5
100%
星4
0%
星3
0%
星2
0%
星1
0%

新しく吐出口を設けるために

満足度：5.02019/09/04

当社で設計、改造を請負ったお客様の生産設備の油圧ラインに新しく吐出口を設けるために使用しました。新規の油圧ラインは生産設...もっと読む

0人が参考にしています。

1件全て見る

よくあるご質問（FAQ）

Qリング式とフレアー式の違いは何ですか？

リング式継手　...　カットした銅管を直接差込み、ナットを締めることで接続できます。但し、パイプのカット面はバリ・カエリがない状態でお願いします。
フレアー式継手　...　カットした銅管をナットに差込んだ後、フレアリングツールなどで45°に拡管した状態（ラッパ状）で本体に締めつけます。
