リング式継手 リングジョイント RS
- 数量スライド割引
- 一部当日出荷可能
- 通常単価(税別)
- 287円～2,637円
- 税込単価
- 316円～2,901円
リング玉を用いて銅管との接続を行う継手。【特長】・専用工具を使わずに接続が可能...
詳細情報を確認する- 種類
- ストレート
- 接続種類
- 管⇔ねじ 差し込み式
- 接続ねじの種類 1
- R（管用テーパおねじ）
- 最高使用圧力区分 (MPa)
- 2.0～7.0MPa
- 使用流体
- 水 / 空気 / ガス / 油
- 最高使用圧力 (MPa)
- 3.45
- 適用管材質
- 銅
- 継手種類
- リング式継手
- 適用管種類
- 銅管（なまし銅管）
- 使用温度範囲 (℃)
- -50～+150
ご注意
- 掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。 - 燃焼ガス類、船用にも使用可能ですが、公的機関の制約のある箇所には使用しないでください。
- 型番末尾RはRoHS10対応品になります。
未確定：候補が45型番あります。
商品情報
外形図
規格表
| 品番 | RoHS品番 | 取付 ネジ | 適用管外径 | 寸法（mm） | |||
|---|---|---|---|---|---|---|---|
| d1 | ΦD | B1 | B2 | d2 | L（約） | ||
| RS-1104 | PT1/8 | 4 | 12 | 12 | PF1/8 | 26 | |
| RS-1105 | PT1/8 | 5 | 12 | 12 | PF1/8 | 26 | |
| RS-1106 | RS-1106R | PT1/8 | 6 | 12 | 12 | PF1/8 | 27 |
| RS-1102 | PT1/8 | 6.35 | 14 | 17 | PF1/4 | 30 | |
| RS-1108 | RS-1108R | PT1/8 | 8 | 14 | 17 | PF1/4 | 31 |
| RS-1103 | PT1/8 | 9.53 | 17 | 21 | PF3/8 | 33 | |
| RS-1110 | PT1/8 | 10 | 17 | 21 | PF3/8 | 33 | |
| RS-1206 | RS-1206R | PT1/4 | 6 | 14 | 17 | PF1/4 | 32 |
| RS-1202 | PT1/4 | 6.35 | 14 | 17 | PF1/4 | 32 | |
| RS-1208 | RS-1208R | PT1/4 | 8 | 14 | 17 | PF1/4 | 33 |
| 品番 | RoHS型番 | 取付 ネジ | 適用管外径 | 寸法（mm） | |||
|---|---|---|---|---|---|---|---|
| d1 | ΦD | B1 | B2 | d2 | L（約） | ||
| RS-1203 | PT1/4 | 9.53 | 17 | 21 | PF3/8 | 35 | |
| RS-1210 | RS-1210R | PT1/4 | 10 | 17 | 21 | PF3/8 | 35 |
| RS-1212 | PT1/4 | 12 | 22 | 24 | PF1/2 | 42 | |
| RS-1204 | PT1/4 | 12.7 | 22 | 24 | PF1/2 | 43 | |
| RS-1306 | PT3/8 | 6 | 17 | 17 | PF1/4 | 35 | |
| RS-1302 | PT3/8 | 6.35 | 17 | 17 | PF1/4 | 35 | |
| RS-1308 | RS-1308R | PT3/8 | 8 | 17 | 17 | PF1/4 | 36 |
| RS-1303 | PT3/8 | 9.53 | 17 | 21 | PF3/8 | 38 | |
| RS-1310 | RS-1310R | PT3/8 | 10 | 17 | 21 | PF3/8 | 38 |
| RS-1312 | PT3/8 | 12 | 22 | 24 | PF1/2 | 42 | |
| 品番 | RoHS品番 | 取付 ネジ | 適用管外径 | 寸法（mm） | |||
|---|---|---|---|---|---|---|---|
| d1 | ΦD | B1 | B2 | d2 | L（約） | ||
| RS-1304 | PT3/8 | 12.7 | 22 | 24 | PF1/2 | 43 | |
| RS-1315 | PT3/8 | 15 | 24 | 27 | PF5/8 | 43 | |
| RS-1305 | PT3/8 | 15.88 | 24 | 27 | PF5/8 | 44 | |
| RS-1406 | PT1/2 | 6 | 22 | 17 | PF1/4 | 38 | |
| RS-1402 | PT1/2 | 6.35 | 22 | 17 | PF1/4 | 38 | |
| RS-1408 | PT1/2 | 8 | 22 | 17 | PF1/4 | 39 | |
| RS-1403 | PT1/2 | 9.53 | 22 | 21 | PF3/8 | 41 | |
| RS-1410 | PT1/2 | 10 | 22 | 21 | PF3/8 | 41 | |
| RS-1412 | RS-1412R | PT1/2 | 12 | 22 | 24 | PF1/2 | 45 |
| 品番 | 取付 ネジ | 適用管外径 | 寸法（mm） | |||
|---|---|---|---|---|---|---|
| d1 | ΦD | B1 | B2 | d2 | L（約） | |
| RS-1404 | PT1/2 | 12.7 | 22 | 24 | PF1/2 | 46 |
| RS-1415 | PT1/2 | 15 | 24 | 27 | PF5/8 | 46 |
| RS-1405 | PT1/2 | 15.88 | 24 | 27 | PF5/8 | 47 |
| RS-1460 | PT1/2 | 19.05 | 27 | 30 | PF3/4 | 50 |
| RS-1612 | PT3/4 | 12 | 27 | 24 | PF1/2 | 48 |
| RS-1604 | PT3/4 | 12.7 | 27 | 24 | PF1/2 | 49 |
| RS-1615 | PT3/4 | 15 | 27 | 27 | PF5/8 | 49 |
| RS-1605 | PT3/4 | 15.88 | 27 | 27 | PF5/8 | 50 |
| RS-1606 | PT3/4 | 19.05 | 27 | 30 | PF3/4 | 52 |
製品仕様
外観
リングジョイント RS 参考図1
リングジョイント RS 参考図2
リングジョイント RS 参考図3
共通仕様
| 使用圧力 | MAX3.45MPa |
|---|---|
| 使用温度 | -50℃～+150℃ |
| 材質 | C3604BD |
| 流体 | 水、空気、油、燃焼ガス類、材質C3604BDに悪影響のない物 |
注意・禁止事項
各々のジョイントは金属面同士の接触で適正な面圧にて洩れを止める構造の商品なので接触面の傷、打痕、腐食跡には注意してください。
また、過度の締め付けは変形による洩れの発生や残留応力による事後の「応力腐食割れ」を生じる原因になります。
型番リスト
表示件数
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
433円 ( 476円 ) | 在庫品1日目当日出荷可能 |
739円 ( 813円 ) | 4日目 |
356円 ( 392円 ) | 在庫品1日目当日出荷可能 |
383円 ( 421円 ) | 在庫品1日目当日出荷可能 |
287円 ( 316円 ) | 在庫品1日目当日出荷可能 |
300円 ( 330円 ) | 4日目 |
467円 ( 514円 ) | 在庫品1日目当日出荷可能 |
433円 ( 476円 ) | 4日目 |
685円 ( 754円 ) | 4日目 |
396円 ( 436円 ) | 在庫品1日目当日出荷可能 |
484円 ( 532円 ) | 在庫品1日目当日出荷可能 |
1,124円 ( 1,236円 ) | 4日目 |
426円 ( 469円 ) | 在庫品1日目当日出荷可能 |
540円 ( 594円 ) | 4日目 |
396円 ( 436円 ) | 在庫品1日目当日出荷可能 |
540円 ( 594円 ) | 4日目 |
482円 ( 530円 ) | 在庫品1日目当日出荷可能 |
638円 ( 702円 ) | 4日目 |
539円 ( 593円 ) | 在庫品1日目当日出荷可能 |
528円 ( 581円 ) | 在庫品1日目当日出荷可能 |
841円 ( 925円 ) | 在庫品1日目当日出荷可能 |
1,594円 ( 1,753円 ) | 在庫品1日目当日出荷可能 |
443円 ( 487円 ) | 在庫品1日目当日出荷可能 |
539円 ( 593円 ) | 在庫品1日目当日出荷可能 |
487円 ( 536円 ) | 4日目 |
489円 ( 538円 ) | 在庫品1日目当日出荷可能 |
651円 ( 716円 ) | 4日目 |
849円 ( 934円 ) | 在庫品1日目当日出荷可能 |
1,293円 ( 1,422円 ) | 4日目 |
849円 ( 934円 ) | 4日目 |
898円 ( 988円 ) | 在庫品1日目当日出荷可能 |
844円 ( 928円 ) | 在庫品1日目当日出荷可能 |
1,184円 ( 1,302円 ) | 4日目 |
921円 ( 1,013円 ) | 在庫品1日目当日出荷可能 |
849円 ( 934円 ) | 在庫品1日目当日出荷可能 |
876円 ( 964円 ) | 在庫品1日目当日出荷可能 |
818円 ( 900円 ) | 在庫品1日目当日出荷可能 |
946円 ( 1,041円 ) | 4日目 |
1,285円 ( 1,414円 ) | 4日目 |
2,420円 ( 2,662円 ) | 在庫品1日目当日出荷可能 |
2,060円 ( 2,266円 ) | 4日目 |
1,889円 ( 2,078円 ) | 4日目 |
2,637円 ( 2,901円 ) | 在庫品1日目当日出荷可能 |
2,388円 ( 2,627円 ) | 4日目 |
2,414円 ( 2,655円 ) | 4日目 |
詳細情報
基本情報
リング玉を用いて銅管との接続を行う継手。
【特長】
・専用工具を使わずに接続が可能
・リング式のジョイント
【用途】
・銅管と機器、または装置を接続する際に最適
ご注意
- 掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。 - 燃焼ガス類、船用にも使用可能ですが、公的機関の制約のある箇所には使用しないでください。
- 型番末尾RはRoHS10対応品になります。

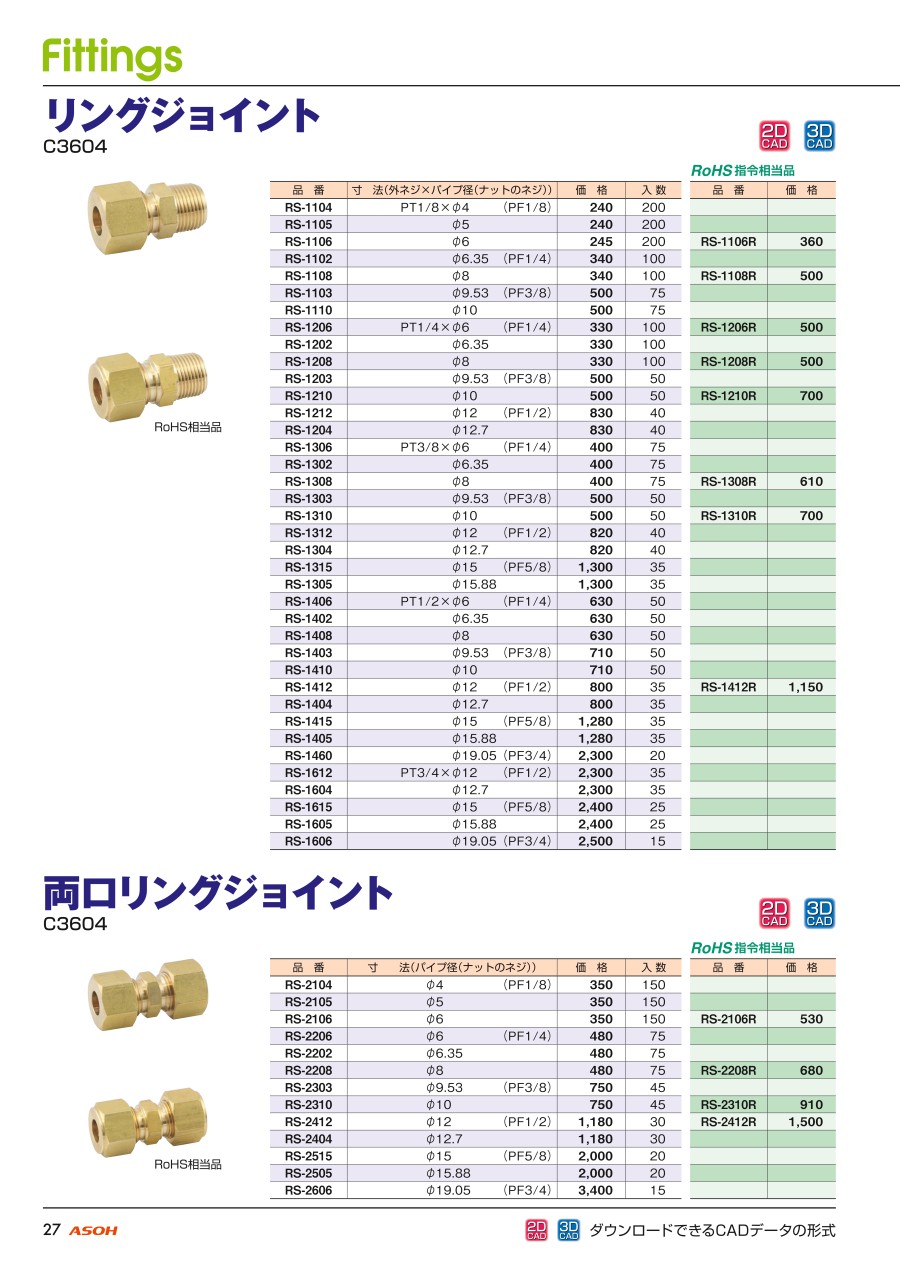

カタログ
商品担当おすすめ
リング式継手 リングジョイント RSのレビュー
排気ガスを検査するための導管取り付けに使いました。
5
5.02019/01/31
初めて使いましたが、フレア加工がいらないので、便利ですね。脱着を繰り返してつかうんですが、どのへんまでつかえるのでしょう...もっと読む
1人が参考にしています。
機械メンテナンス
5
5.02023/05/22
サイズも豊富で精度もばっちりなのでいつもお世話になってます。
0人が参考にしています。
メンテナンス時に使用しています
4
4.02022/08/03
社内で使っていた部品をブローするラインのエアー配管が破損しましたので、そのメンテナンス時にこの商品と軟質銅管を使い修理し...もっと読む
0人が参考にしています。
増設エアー配管に使用しました
4
4.02022/07/06
当社は電気工事メインですが、今回エアー配管の銅管での増設工事も一緒に依頼されました。銅管での工事に当り、継手は納期、価格...もっと読む
0人が参考にしています。
冷却水配管
5
5.02022/06/01
銅配管の補修部品として使用しました。予備のスリーブも同時購入できて良いです。
0人が参考にしています。
よくあるご質問（FAQ）
Qリング式とフレアー式の違いは何ですか？
A
リング式継手 ... カットした銅管を直接差込み、ナットを締めることで接続できます。但し、パイプのカット面はバリ・カエリがない状態でお願いします。
フレアー式継手 ... カットした銅管をナットに差込んだ後、フレアリングツールなどで45°に拡管した状態（ラッパ状）で本体に締めつけます。
フレアー式継手 ... カットした銅管をナットに差込んだ後、フレアリングツールなどで45°に拡管した状態（ラッパ状）で本体に締めつけます。
