プレート付引張ばね
- 通常単価(税別)
- 4,488円～8,469円
- 税込単価
- 4,937円～9,316円
通常出荷日：在庫品1日目～7日目一部当日出荷可能
全9種の引張りばね。【特長】・引張りばねと取付用ブラケットが組み込まれている。・最大荷重は最大伸び時と...
詳細を確認- 掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
- 最大荷重は最大伸び時となる為、実際の使用範囲は狭くなります
未確定：候補が9型番あります。
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)
商品情報
製品仕様
プレート付引張ばねの外観
プレート付引張ばねの寸法図
プレート付引張ばねの寸法図2
| 製品番号 | 外 径 mm | 線 径 mm | ピッチ mm | 有効長 mm | 有効巻 | 端ピッチ | 自由長（参考） mm | 最大伸び mm | 最大荷重 | ばね定数 | ||
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| N | （kgf） | N/mm | (kgf/mm） | |||||||||
| F7171 | 32 | 4 | 6.0 | 120 | 20 | （9） | 235 | 62 | 352 | 35.9 | 5.69 | 0.58 |
| F7172 | 180 | 30 | 295 | 93 | 3.79 | 0.386 | ||||||
| F7173 | 240 | 40 | 355 | 124 | 2.84 | 0.29 | ||||||
| F7174 | 40 | 5 | 7.5 | 150 | 20 | （11） | 288 | 75 | 533 | 54.4 | 7.11 | 0.725 |
| F7175 | 225 | 30 | 363 | 113 | 4.74 | 0.483 | ||||||
| F7176 | 300 | 40 | 438 | 150 | 3.55 | 0.362 | ||||||
| F7177 | 48 | 6 | 9.0 | 180 | 20 | （13） | 341 | 85 | 725 | 73.9 | 8.53 | 0.87 |
| F7178 | 270 | 30 | 431 | 128 | 5.69 | 0.58 | ||||||
| F7179 | 360 | 40 | 521 | 170 | 4.26 | 0.434 | ||||||
製品仕様
プレートの寸法図
プレートの外観
| 外径 | Ａ | B | C | D | E | F | G | H | I |
|---|---|---|---|---|---|---|---|---|---|
| 32 | 3 | 38 | 28 | 50 | 17 | 20 | 9 | 5 | 15 |
| 40 | 4 | 47 | 35 | 60 | 20 | 25 | 11 | 6 | 18 |
| 48 | 5 | 56 | 42 | 70 | 23 | 30 | 13 | 7 | 21 |
- プレートの材質:SS 400（亜鉛メッキ）
- 単位:mm
詳細情報
基本情報
全9種の引張りばね。
【特長】
・引張りばねと取付用ブラケットが組み込まれている。
・最大荷重は最大伸び時となる為、実際の使用範囲は狭くなる。
・フック部がプレート。
・コイル部がピッチ巻き。
【用途】
・引張りばねに最適。
ご注意
- 掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
- 最大荷重は最大伸び時となる為、実際の使用範囲は狭くなります

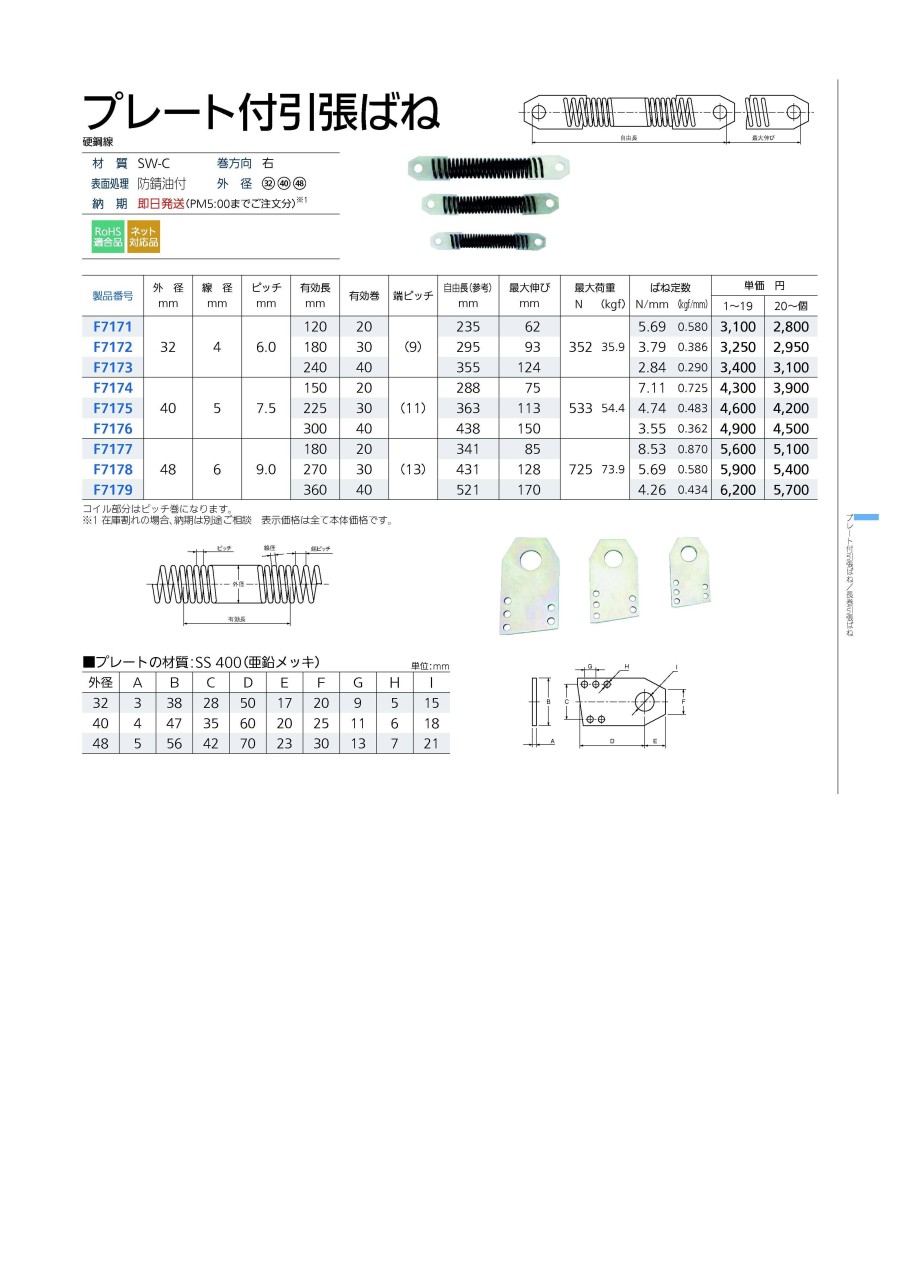

カタログ
