スピードコントローラαタッチコネクターHタイプ
- 通常単価(税別)
- 1,428円～2,450円
- 税込単価
- 1,571円～2,695円
【特長】・特許取得済みの特殊な構造。 特殊なロックリングを採用し、ワンタッチ継手では最高レベルの引き抜...
詳細を確認
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)
商品情報
外形図
製品仕様
| 使用流体 | 圧縮空気 | 工業用水 |
|---|---|---|
| 使用温度範囲 | -5～+60℃ | +5～+40℃ |
| 最高使用圧力 | 1MPa | 0.3MPa |
| 適用チューブ | エルフレックス、LE、LE-S、ALE、カバーチューブCTP | |
- ※ 工業用水圧はウォーターハンマーを考慮しております。
- ※ 上記の圧力数値は常温時（20℃）に測定したものです。
- ※ 凍結無き事。
材質
| Part NO. | 部品名 | 材質 |
|---|---|---|
| （1） | 本体 金属タイプ 樹脂タイプ | C3604（黄銅） ポリアセタール |
| （2） | メイルアダプター | C3604（黄銅） |
| （3） | ロックリング | 標準タイプ：C3604（黄銅） |
| （4） | リリースレバー | 亜鉛合金 |
| （5） | ストッパー | 亜鉛合金 |
| （6） | ストップリング | SUS（ステンレス） |
| （7） | Oリング | NBR（ニトリルゴム） |
| （8） | スプリング | ピアノ線（三価クロメート） |

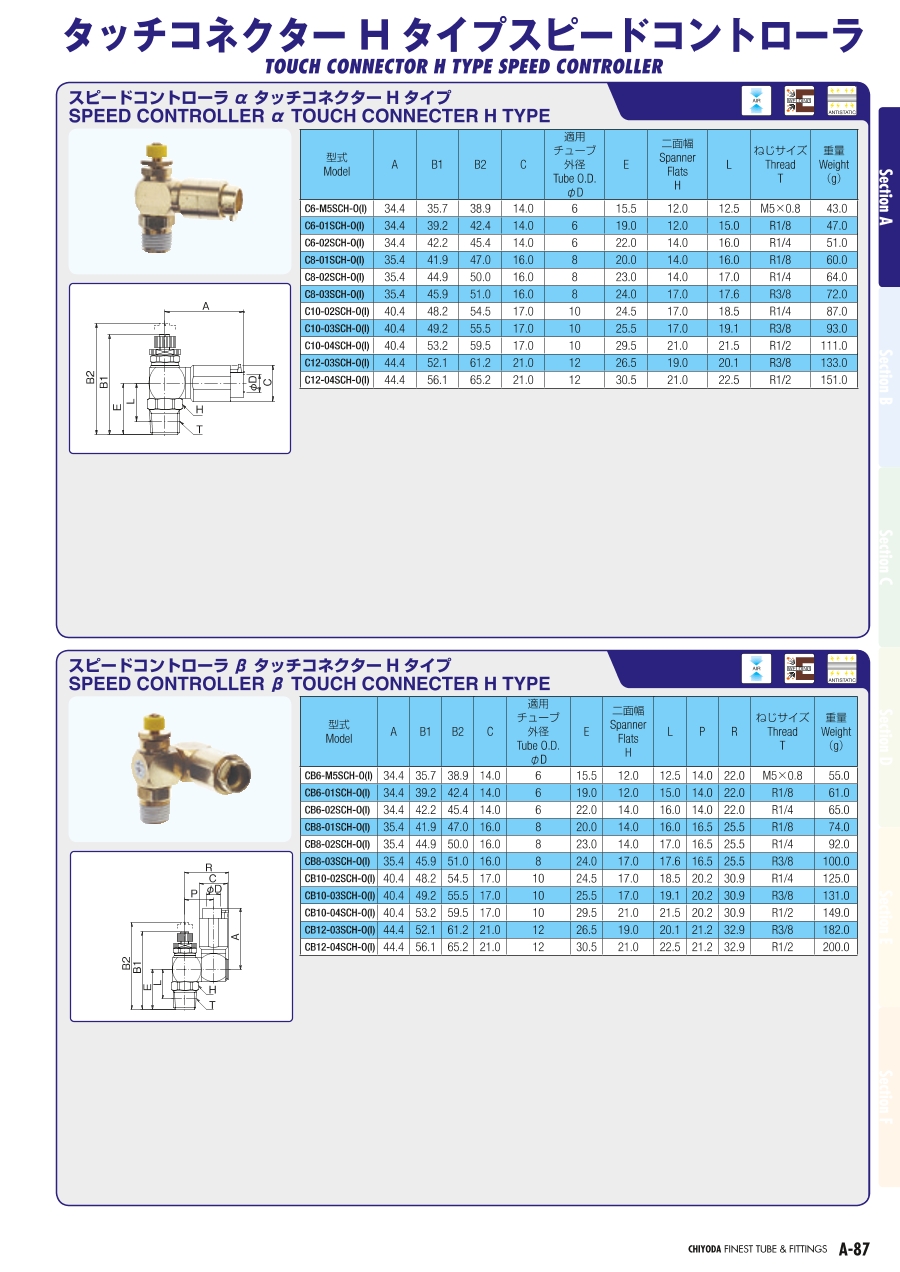

規格表
| 型番 | A | B1 | B2 | C | 適用チューブ外径 φD | E | 二面幅 H | L | ねじサイズ T | 重量 （g） |
|---|---|---|---|---|---|---|---|---|---|---|
| C6-M5SCH-O（I） | 34.4 | 35.7 | 38.9 | 14.0 | 6 | 15.5 | 12.0 | 12.5 | M5×0.8 | 43.0 |
| C6-01SCH-O（I） | 34.4 | 39.2 | 42.4 | 14.0 | 6 | 19.0 | 12.0 | 15.0 | R1/8 | 47.0 |
| C6-02SCH-O（I） | 34.4 | 42.2 | 45.4 | 14.0 | 6 | 22.0 | 14.0 | 16.0 | R1/4 | 51.0 |
| C8-01SCH-O（I） | 35.4 | 41.9 | 47.0 | 16.0 | 8 | 20.0 | 14.0 | 16.0 | R1/8 | 60.0 |
| C8-02SCH-O（I） | 35.4 | 44.9 | 50.0 | 16.0 | 8 | 23.0 | 14.0 | 17.0 | R1/4 | 64.0 |
| C8-03SCH-O（I） | 35.4 | 45.9 | 51.0 | 16.0 | 8 | 24.0 | 17.0 | 17.6 | R3/8 | 72.0 |
| C10-02SCH-O（I） | 40.4 | 48.2 | 54.5 | 17.0 | 10 | 24.5 | 17.0 | 18.5 | R1/4 | 87.0 |
| C10-03SCH-O（I） | 40.4 | 49.2 | 55.5 | 17.0 | 10 | 25.5 | 17.0 | 19.1 | R3/8 | 93.0 |
| C10-04SCH-O（I） | 40.4 | 53.2 | 59.5 | 17.0 | 10 | 29.5 | 21.0 | 21.5 | R1/2 | 111.0 |
| C12-03SCH-O（I） | 44.4 | 52.1 | 61.2 | 21.0 | 12 | 26.5 | 19.0 | 20.1 | R3/8 | 133.0 |
| C12-04SCH-O（I） | 44.4 | 56.1 | 65.2 | 21.0 | 12 | 30.5 | 21.0 | 22.5 | R1/2 | 151.0 |
型番リスト
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
1,540円 ( 1,694円 ) | 6日目 |
1,428円 ( 1,571円 ) | 4日目 |
1,540円 ( 1,694円 ) | 6日目 |
1,540円 ( 1,694円 ) | 4日目 |
1,540円 ( 1,694円 ) | 6日目 |
1,540円 ( 1,694円 ) | 4日目 |
1,653円 ( 1,818円 ) | 6日目 |
1,468円 ( 1,615円 ) | 在庫品1日目当日出荷可能 |
1,653円 ( 1,818円 ) | 6日目 |
1,879円 ( 2,067円 ) | 6日目 |
1,972円 ( 2,169円 ) | 4日目 |
2,060円 ( 2,266円 ) | 6日目 |
2,060円 ( 2,266円 ) | 6日目 |
2,070円 ( 2,277円 ) | 6日目 |
2,120円 ( 2,332円 ) | 6日目 |
2,180円 ( 2,398円 ) | 6日目 |
2,180円 ( 2,398円 ) | 6日目 |
2,350円 ( 2,585円 ) | 6日目 |
2,350円 ( 2,585円 ) | 6日目 |
2,450円 ( 2,695円 ) | 6日目 |
2,450円 ( 2,695円 ) | 6日目 |
詳細情報
基本情報
【特長】
・特許取得済みの特殊な構造。
特殊なロックリングを採用し、ワンタッチ継手では最高レベルの引き抜き強度と、耐久性。
・特注にて冷却水用（温水）配管可能。
Oリングをバイトンパッキンに変更し高温水に対応可能（Pフレックス配管に最適、末尾にOFを付けてください）例 CKN-6-01-H-OF。
・耐スパッタ用2層、3層チューブ保護。
多層チューブの挿入は、アウター部を剥き、ワンタッチ継手に装着します。
その際のインナーチューブの露出防止用に金属キャップ標準装着する事によりチューブの寿命大幅UP。
・ボディーオール金属タイプ。
オール金属タイプはハードな環境下で威力抜群。
・ネジ部シール加工（Rネジ）。
ネジ部シール加工が施されているため、そのまま配管可能。
・ネジ上部の自在性。
エルボ、ブランチティ等のボディーとネジ部は、回転可能。
