スピードコントローラβタッチコネクターHタイプ
- 通常単価(税別)
- 1,724円～2,841円
- 税込単価
- 1,896円～3,125円
溶接環境で使用可能な金属製スピードコントローラ。【特長】・Oリングシール採用で...
詳細情報を確認する商品情報
外形図
製品仕様
| 使用流体 | 圧縮空気 | 工業用水 |
|---|---|---|
| 使用温度範囲 | -5～60℃ | 5～40℃ |
| 最高使用圧力 | 1MPa | 0.3MPa |
| 工業用水圧はウォーターハンマーを考慮しております | ||
| 適用チューブ | エルフレックス、LE、LE-S、ALE、カバーチューブCTP | |
- ※ 上記の圧力数値は常温時（20℃）に測定したものです。
- ※ 凍結無き事。
材質
主要部品材質図
| Part NO. | 部品名 | 材質 |
|---|---|---|
| （1） | 本体 金属タイプ 樹脂タイプ | C3604（黄銅） ポリアセタール |
| （2） | メイルアダプター | C3604（黄銅） |
| （3） | ロックリング | 標準タイプ：C3604（黄銅） |
| （4） | リリースレバー | 亜鉛合金 |
| （5） | ストッパー | 亜鉛合金 |
| （6） | ストップリング | SUS（ステンレス） |
| （7） | Oリング | NBR（ニトリルゴム） |
| （8） | スプリング | ピアノ線（三価クロメート） |

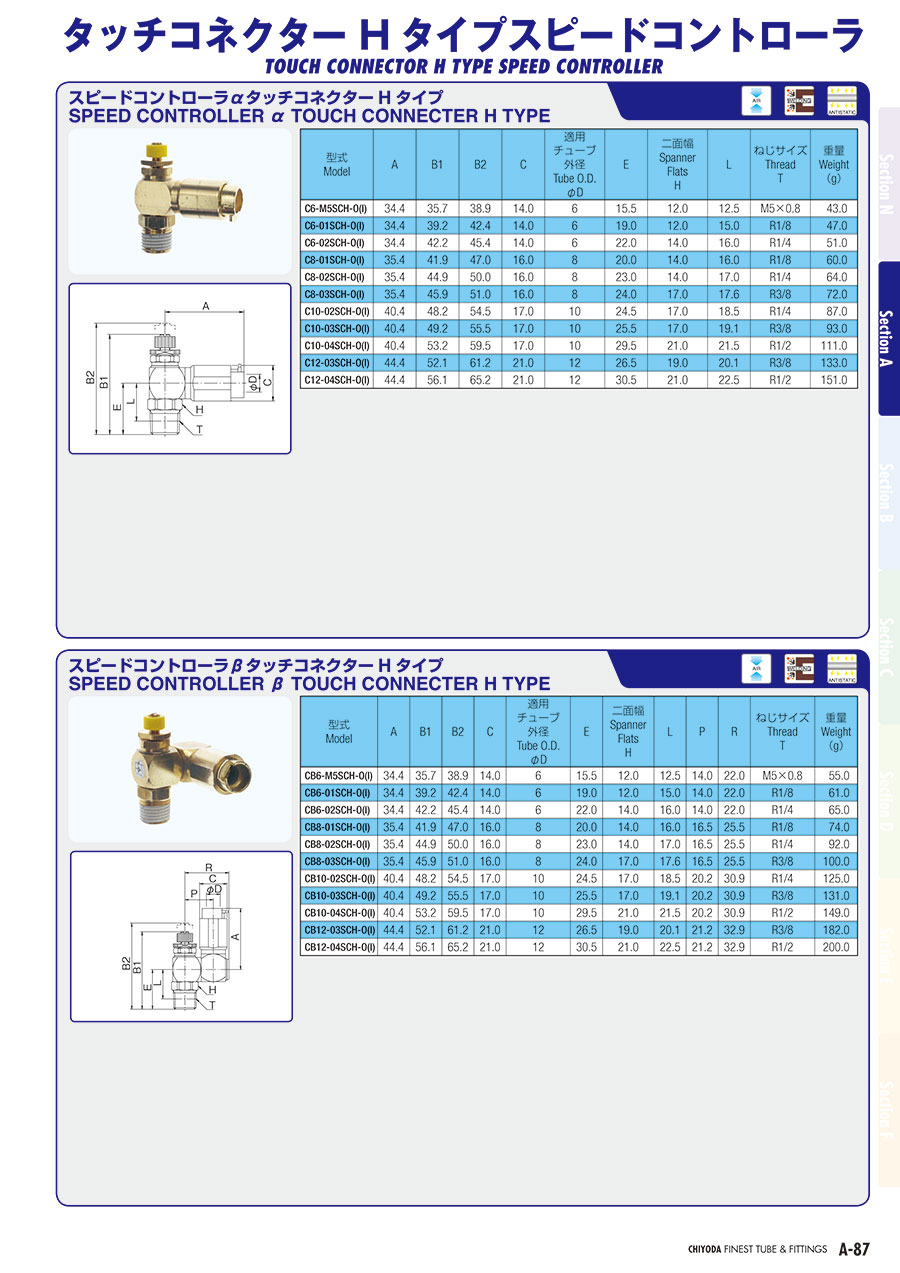

規格表
| 型式 | A | B1 | B2 | C | 適用チューブ外径 φD | E | 二面幅 H | L | P | R | ねじサイズ T | 重量 （g） |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| CB6-M5SCH-O(I） | 34.4 | 35.7 | 38.9 | 14.0 | 6 | 15.5 | 12.0 | 12.5 | 14.0 | 22.0 | M5×0.8 | 55.0 |
| CB6-01SCH-O(I） | 34.4 | 39.2 | 42.4 | 14.0 | 6 | 19.0 | 12.0 | 15.0 | 14.0 | 22.0 | R1/8 | 61.0 |
| CB6-02SCH-O(I） | 34.4 | 42.2 | 45.4 | 14.0 | 6 | 22.0 | 14.0 | 16.0 | 14.0 | 22.0 | R1/4 | 65.0 |
| CB8-01SCH-O(I） | 35.4 | 41.9 | 47.0 | 16.0 | 8 | 20.0 | 14.0 | 16.0 | 16.5 | 25.5 | R1/8 | 74.0 |
| CB8-02SCH-O(I） | 35.4 | 44.9 | 50.0 | 16.0 | 8 | 23.0 | 14.0 | 17.0 | 16.5 | 25.5 | R1/4 | 92.0 |
| CB8-03SCH-O(I） | 35.4 | 45.9 | 51.0 | 16.0 | 8 | 24.0 | 17.0 | 17.6 | 16.5 | 25.5 | R3/8 | 100.0 |
| CB10-02SCH-O(I） | 40.4 | 48.2 | 54.5 | 17.0 | 10 | 24.5 | 17.0 | 18.5 | 20.2 | 30.9 | R1/4 | 125.0 |
| CB10-03SCH-O(I） | 40.4 | 49.2 | 55.5 | 17.0 | 10 | 25.5 | 17.0 | 19.1 | 20.2 | 30.9 | R3/8 | 131.0 |
| CB10-04SCH-O(I） | 40.4 | 53.2 | 59.5 | 17.0 | 10 | 29.5 | 21.0 | 21.5 | 20.2 | 30.9 | R1/2 | 149.0 |
| CB12-03SCH-O(I） | 44.4 | 52.1 | 61.2 | 21.0 | 12 | 26.5 | 19.0 | 20.1 | 21.2 | 32.9 | R3/8 | 182.0 |
| CB12-04SCH-O(I） | 44.4 | 56.1 | 65.2 | 21.0 | 12 | 30.5 | 21.0 | 22.5 | 21.2 | 32.9 | R1/2 | 200.0 |
型番リスト
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
1,750円 ( 1,925円 ) | 6日目 |
1,756円 ( 1,932円 ) | 6日目 |
1,788円 ( 1,967円 ) | 6日目 |
1,788円 ( 1,967円 ) | 6日目 |
1,724円 ( 1,896円 ) | 6日目 |
1,724円 ( 1,896円 ) | 6日目 |
1,960円 ( 2,156円 ) | 6日目 |
1,960円 ( 2,156円 ) | 6日目 |
1,978円 ( 2,176円 ) | 6日目 |
1,978円 ( 2,176円 ) | 6日目 |
2,033円 ( 2,236円 ) | 6日目 |
2,033円 ( 2,236円 ) | 6日目 |
2,225円 ( 2,448円 ) | 6日目 |
2,225円 ( 2,448円 ) | 6日目 |
2,251円 ( 2,476円 ) | 6日目 |
2,251円 ( 2,476円 ) | 6日目 |
2,359円 ( 2,595円 ) | 6日目 |
2,359円 ( 2,595円 ) | 6日目 |
2,759円 ( 3,035円 ) | 6日目 |
2,759円 ( 3,035円 ) | 6日目 |
2,841円 ( 3,125円 ) | 6日目 |
2,841円 ( 3,125円 ) | 6日目 |
詳細情報
基本情報
溶接環境で使用可能な金属製スピードコントローラ。
【特長】
・Oリングシール採用で優れた気密性。
・オネジ部にはシール加工済み。
・特殊なロックリングを採用し、ワンタッチ継手では最高レベルの引き抜き強度と耐久性を誇る。
・金属キャップを標準装備しており、スパッタの降りかかる溶接環境に最適。
【用途】
・スパッタ環境で、チューブとワンタッチ継手の接続部分のインナーチューブの露出を防ぐ。
