Q.D.C. 103シリーズ カプラー コネクタタイプ 103C-M

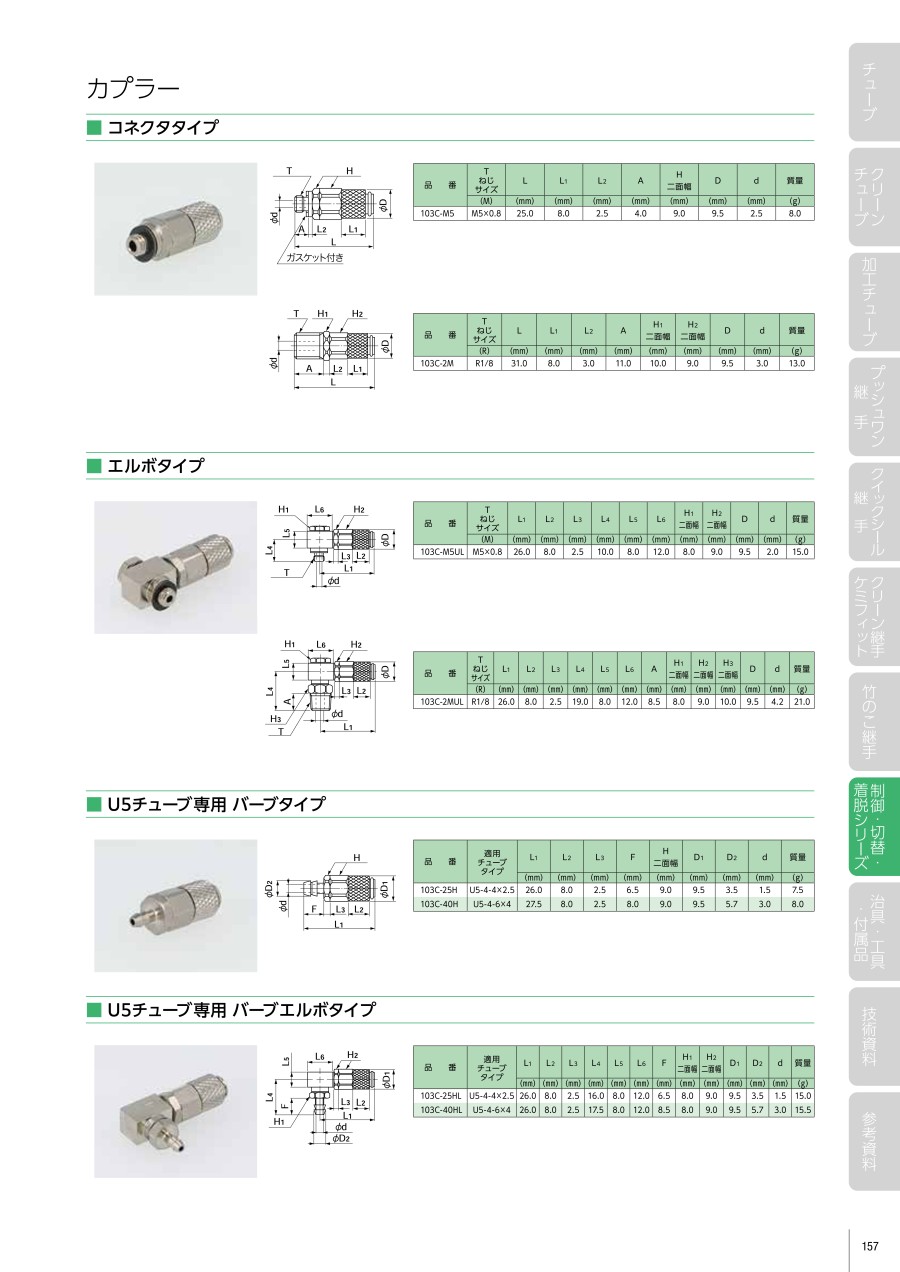

外形図

103C-M5

103C-2M

製品仕様

• プッシュ・トゥ・コネクト方式です。（カプラー側とニップル側の接続は、押し込むだけのワンタッチ接続です）
• カプラー側に自動開閉バルブを内蔵しています。
• 無電解ニッケルめっき処理を施しています。（表面状態の劣化が少なく、流体への銅イオンの溶出も防止します）

断面構造図

使用流体・使用温度範囲

圧力条件

最高使用圧力：1.0MPa
負圧性能：-99.975kPa

規格表

注意・禁止事項

使用上の注意事項

• チューブの使用条件と継手の使用条件が異なる場合、同項目を両方が満足する範囲内でご使用ください。
• カプラーとニップルの組合せにおいては、他社製品との互換性はありません。
• チューブの取り外し時や、カプラーとニップルの着脱時は、必ず無加圧状態にしてから行ってください。
• カプラーをロータリージョイントやスィーベルジョイントの代替として回転して使用しないでください。
• 水で使用する場合は、凍結しないようにご注意ください。
• 金属粉や砂塵の多い場所では使用しないでください。作動不良などの不具合により故障の原因となります。
• 残圧を抜かずに接続、分離すると破損、事故の恐れがあります。また、残圧を抜くときに先端をハンマーなどで叩くことは避けてください。
• Oリングの摩耗や劣化による漏れが生じた場合は本体ごと新しいものと交換してください。
