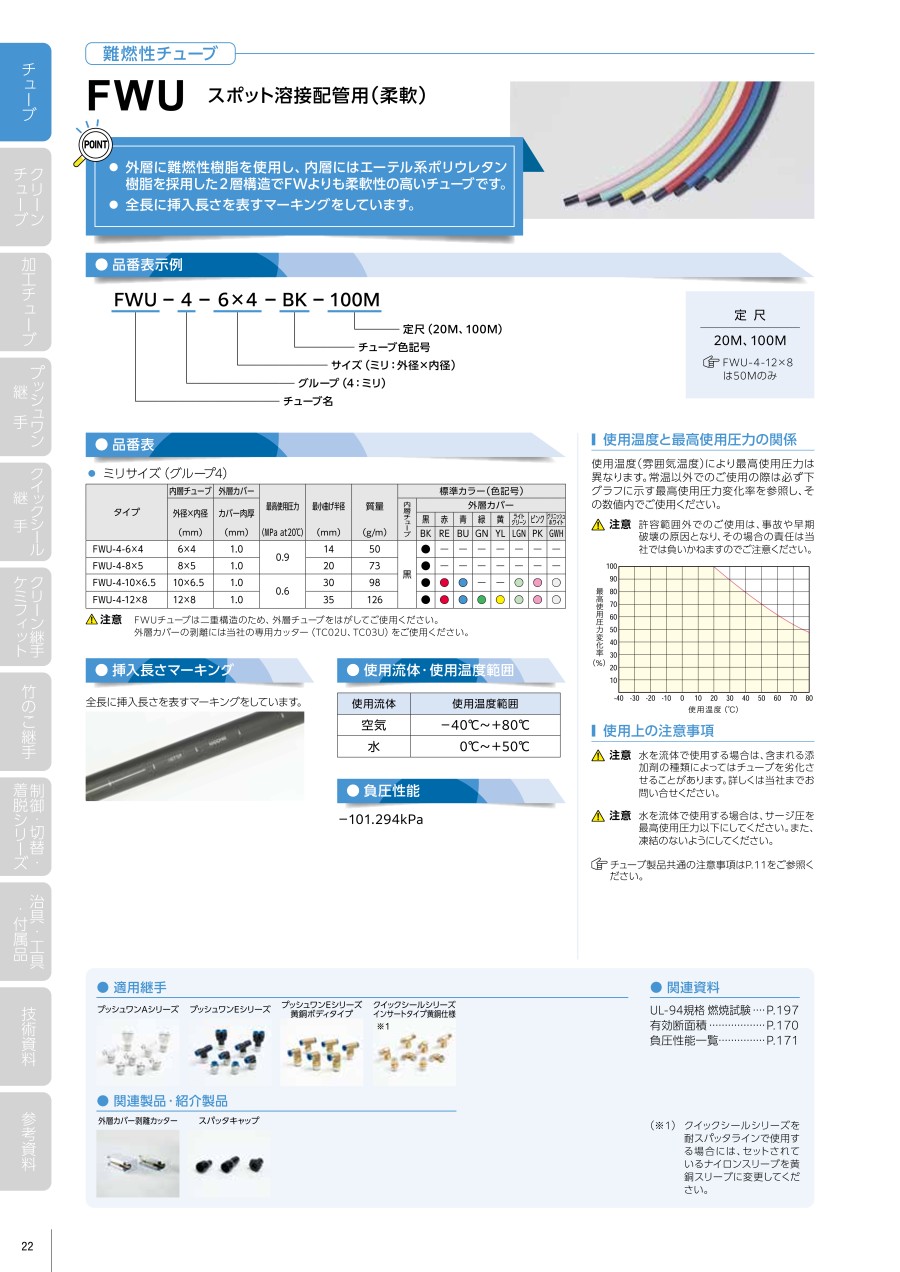

難燃性チューブ スポット溶接配管用（柔軟） FWU

製品仕様

使用流体・使用温度範囲

負圧性能

-101.294kPa

適用継手

※1  クイックシールシリーズを耐スパッタラインで使用する場合には、セットされているナイロンスリーブを黄銅スリーブに変更してください。

規格表

ミリサイズ（グループ4）

【注意】
FWUチューブは二重構造のため、外層チューブをはがしてご使用ください。
外層カバーの剥離には、ニッタ専用カッター（TC02U、TC03U）をご使用ください。

商品特長詳細

特長

• 外層に難燃性樹脂（UL-94規格V-0相当）を使用し、内層にはエーテル系ポリウレタン樹脂を採用した2層構造でFWよりも柔軟性の高いチューブです。
• 全長に挿入長さを表すマーキングをしています。

挿入長さマーキング



使用温度と最高使用圧力の関係

使用温度（雰囲気温度）により最高使用圧力は異なります。
常温以外でのご使用の際は必ず右グラフに示す最高使用圧力変化率を参照し、その数値内でご使用ください。

【注意】
許容範囲外でのご使用は、事故や早期破壊の原因となりますのでご注意ください。

注意・禁止事項

使用上の注意事項

• 水を流体で使用する場合は、含まれる添加剤の種類によってはチューブを劣化させることがあります。
• 水を流体で使用する場合は、サージ圧を最高使用圧力以下にしてください。また、凍結のないようにしてください。
