型番	内層チューブ	外層カバー	最高使用圧力（MPa at20℃）	最小曲げ半径（mm）	質量（g/m）
	内層チューブ	外層カバー
	外径×内径（mm）	カバー内厚（mm）
	外径×内径（mm）	カバー内厚（mm）
FW-4-6×4	6×4	1.0	1.0	14	49
FW-4-8×6	8×6	1.0	0.8	23	65
FW-4-10×7.5	10×7.5	1.0		27	89
FW-4-12×9	12×9	1.0		31	116

型番	標準カラー（色記号）
	内層チューブ	外層カバー
		黒	白	黄	青	緑	赤	ライトグリーン	ピンク	グリニッシュホワイト
		BK	WH	YL	BU	GN	RE	LGN	PK	GWH
FW-4-6×4	黒	○	○	○	○	○	○	-	-	○
FW-4-8×6		○	○	○	○	○	○	-	-	○
FW-4-10×7.5		○	○	○	○	○	○	○	○	○
FW-4-12×9		○	○	-	○	○	○	○	○	○

【注意】

FWチューブは二重構造のため、外層チューブをはがしてご使用ください。
外層カバーの剥離にはニッタの専用カッター（TC02、TC03）をご使用ください。

製品仕様

使用流体／使用温度範囲：空気／-40℃～+80℃、水／0℃～+70℃
負圧性能：-101.294kPa
定尺：20m、100m ※FW-4-12×9は50Mのみ

挿入長さマーキング

適用継手

※1：クイックツールシリーズを耐スパッタラインで使用する場合には、セットされているナイロンスリーブを黄銅スリーブに変更してください。

商品特長詳細

使用温度と最高使用圧力の関係

使用温度（雰囲気温度）により最高使用圧力は異なります。
常温以外でのご使用の際は必ず右グラフに示す最高使用圧力変化率を参照し、その数値内でご使用ください。

【注意】
許容範囲外でのご使用は、事故や早期破壊の原因となりますのでご注意ください。

注意・禁止事項

使用上の注意事項

水を流体で使用する場合は、含まれる添加剤の種類によってはチューブを劣化させることがあります。
水を流体で使用する場合は、サージ圧を最高使用圧力以下にしてください。また、凍結のないようにしてください。

型番リスト

表示件数

型番

最小曲げ半径

(mm)

色

外径 ※2層タイプは外層部の外径となります

(φ)

内径

(φ)

外径【区分】

内径【区分】

長さ

(M)

内層チューブ外径

(mm)

最高使用圧力

(MPa)

最小発注数量

14	[緑] 緑	8	4	～8	～4	20	6	1.0	1個
14	[白] グリニッシュホワイト	8	4	～8	～4	20	6	1.0	1個
14	[白] グリニッシュホワイト	8	4	～8	～4	100	6	1.0	1個
14	黄	8	4	～8	～4	20	6	1.0	1個
23	[緑] 緑	10	6	～10	～6	20	8	0.8	1個
23	[白] グリニッシュホワイト	10	6	～10	～6	20	8	0.8	1個
23	[白] グリニッシュホワイト	10	6	～10	～6	100	8	0.8	1個
23	赤	10	6	～10	～6	20	8	0.8	1個
23	赤	10	6	～10	～6	100	8	0.8	1個
23	[白] 白	10	6	～10	～6	20	8	0.8	1個
23	[白] 白	10	6	～10	～6	100	8	0.8	1個
27	青	12	7.5	～15	～8	20	10	0.8	1個
27	[白] グリニッシュホワイト	12	7.5	～15	～8	20	10	0.8	1個
27	[白] グリニッシュホワイト	12	7.5	～15	～8	100	10	0.8	1個
27	[緑] ライトグリーン	12	7.5	～15	～8	20	10	0.8	1個
27	[白] 白	12	7.5	～15	～8	20	10	0.8	1個
27	[白] 白	12	7.5	～15	～8	100	10	0.8	1個

通常単価(税別) (税込単価)	通常出荷日

7,522円 ( 8,274円 )	3日目
7,000円 ( 7,700円 )	3日目
25,583円 ( 28,141円 )	3日目
7,443円 ( 8,187円 )	6日目
8,399円 ( 9,239円 )	3日目
9,155円 ( 10,071円 )	3日目
34,188円 ( 37,607円 )	3日目
7,906円 ( 8,697円 )	3日目
34,188円 ( 37,607円 )	3日目
7,906円 ( 8,697円 )	3日目
34,188円 ( 37,607円 )	3日目
9,196円 ( 10,116円 )	3日目
9,015円 ( 9,917円 )	3日目
41,983円 ( 46,181円 )	3日目
9,196円 ( 10,116円 )	3日目
9,997円 ( 10,997円 )	10日目
38,111円 ( 41,922円 )	3日目

詳細情報

基本情報

基本情報

難燃性チューブ FWは難燃性樹脂使用の自己消化性に優れた難燃性チューブです。また内外層共に難燃性樹脂を採用した2層構造で、全長に挿入長さを表すマーキングをしています。

カタログ

商品TOP

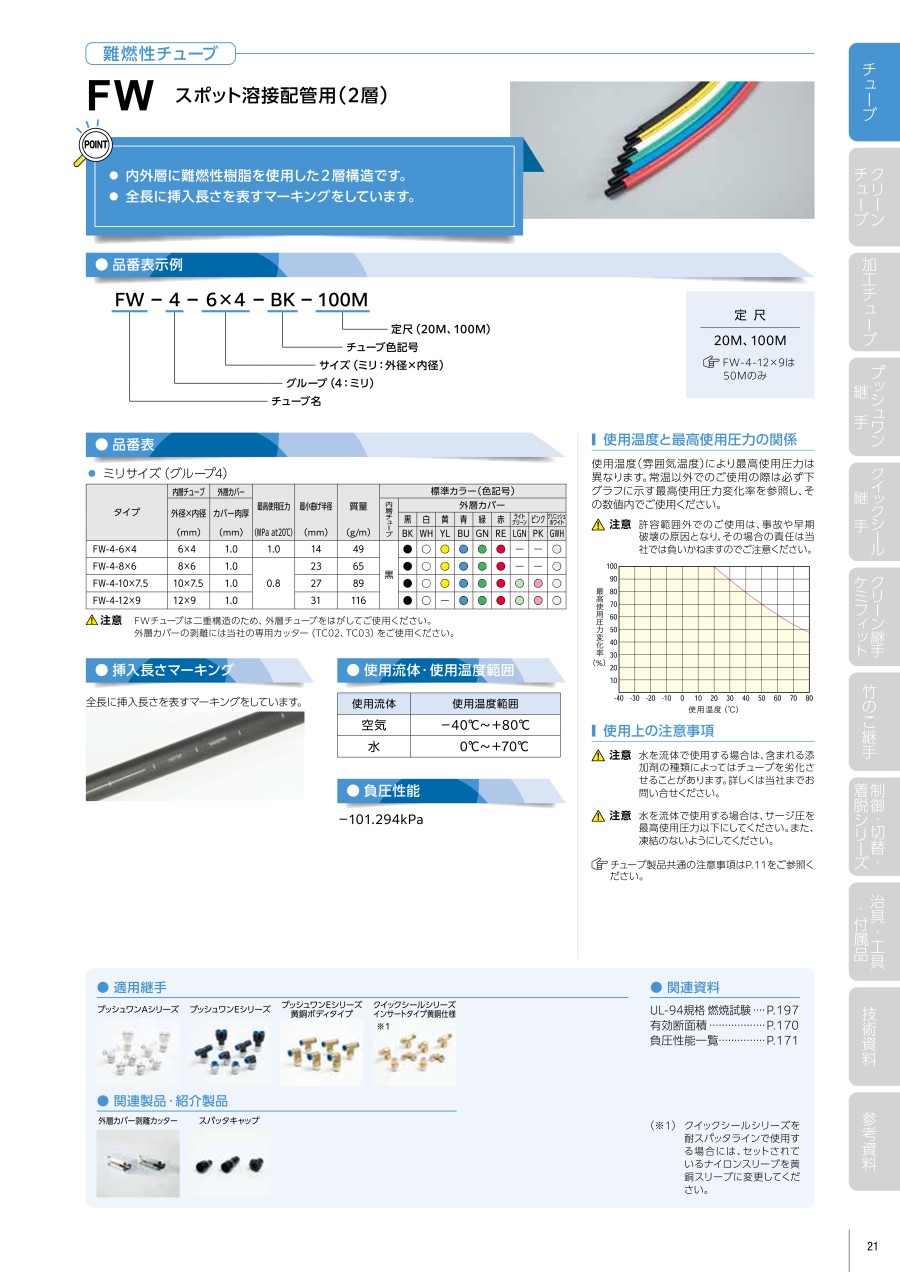

カタログ (見開き版)

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
