ニッタ

ウレタンマルチラインチューブ UML

ウレタンマルチラインチューブ UML

ご注意

  • 商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。
未確定：候補が9型番あります。
数量：

商品情報

製品仕様

ミリサイズ

型番外形×内径
（mm）		最高使用圧力
（MPa at20℃）		最小曲げ半径
（mm）		質量
（g/m）		標準カラー組み合わせ
UML-402A4×2.50.81018赤+青
B黄+緑
UML-403A27赤+青+黄
B緑+黒+白
UML-4041536赤+青+黄+緑
UML-40654赤+青+黄+緑+黒+白
UML-602A6×438赤+青
B黄+緑
UML-603A57赤+青+黄
B緑+黒+白
UML-6042576赤+青+黄+緑
UML-606114赤+青+黄+緑+黒+白
UML-802A8×52370赤+青
B黄+緑
UML-803A105赤+青+黄
B緑+黒+白
  • 使用流体：空気
  • 使用温度範囲：-40～+80℃
  • 負圧性能：-101.294kPa
  • 定尺：5m

適用継手

ウレタンマルチラインチューブ UML 特長02

※1：ケミフィットシリーズとの組合せでご使用の場合、クリーンタイプと一般タイプの組合せになります。
クリーンな環境下で使用する場合は、クリーンレベルの低下に注意してください。

商品特長詳細

使用温度と最高使用圧力の関係

使用温度（雰囲気温度）により最高使用圧力は異なります。
常温以外でのご使用の際は必ず右グラフに示す最高使用圧力変化率を参照し、その数値内でご使用ください。

【注意】
許容範囲外でのご使用は、事故や早期破壊の原因となりますのでご注意ください。

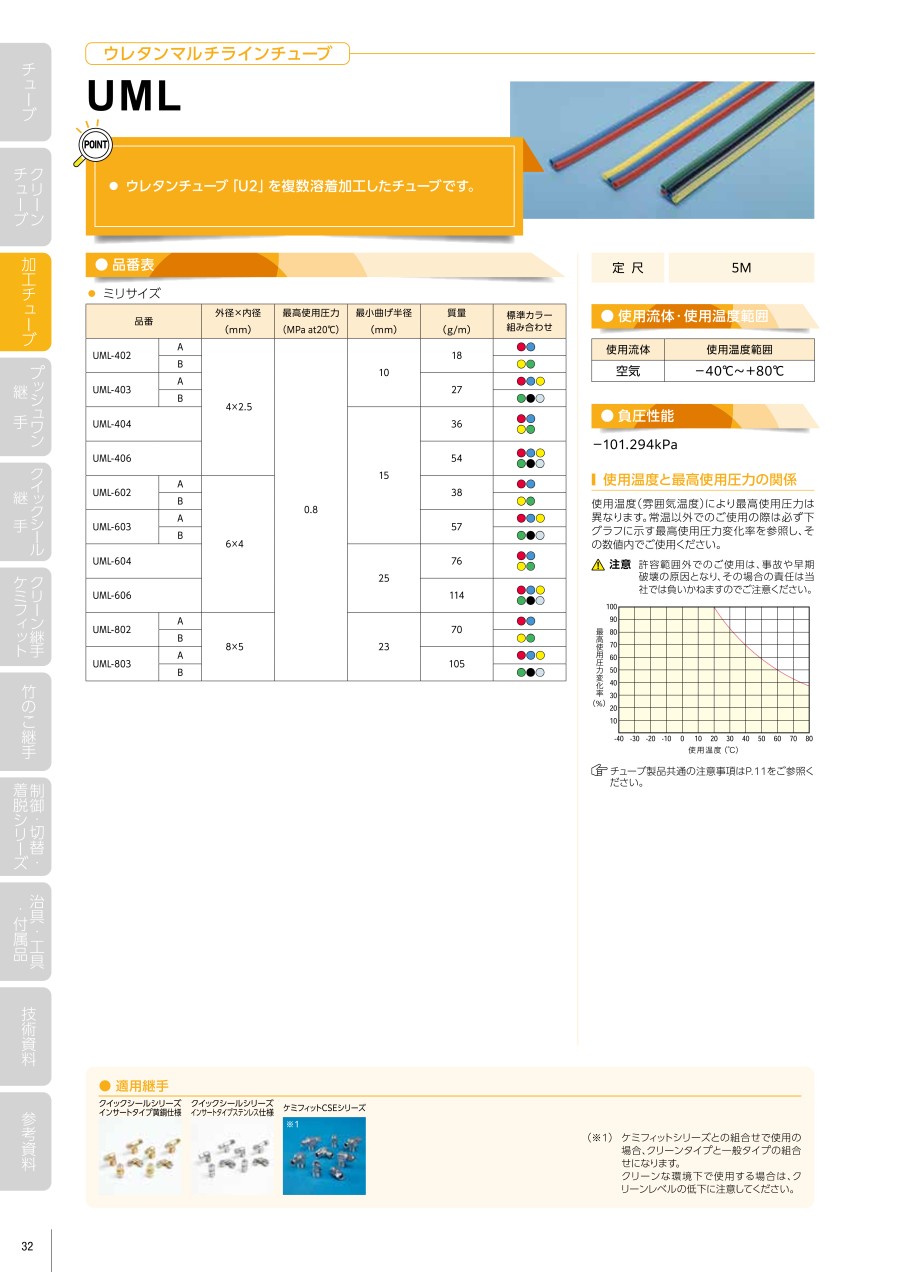

ウレタンマルチラインチューブ UML 特長01

型番リスト

表示件数
  • 1
    • 型番
    UML-402B
    UML-403B
    UML-406
    UML-602A
    UML-602B
    UML-603A
    UML-604
    UML-606
    UML-802B

    チューブ数

    (本)

    最小曲げ半径

    (mm)

    色

    外径 ※2層タイプは外層部の外径となります

    (φ)

    内径

    (φ)

    外径【区分】

    内径【区分】

    		最小発注数量
    2
    10
    [複数色] 黄+緑
    4
    2.5
    ～4
    ～3
    1個
    3
    10
    [複数色] 緑+黒+白
    4
    2.5
    ～4
    ～3
    1個
    6
    15
    [複数色] 赤+青+黄+緑+黒+白
    4
    2.5
    ～4
    ～3
    1個
    2
    15
    [複数色] 赤+青
    6
    4
    ～6
    ～4
    1個
    2
    15
    [複数色] 黄+緑
    6
    4
    ～6
    ～4
    1個
    3
    15
    [複数色] 赤+青+黄
    6
    4
    ～6
    ～4
    1個
    4
    25
    [複数色] 赤+青+黄+緑
    6
    4
    ～6
    ～4
    1個
    6
    25
    [複数色] 赤+青+黄+緑+黒+白
    6
    4
    ～6
    ～4
    1個
    2
    23
    [複数色] 黄+緑
    8
    5
    ～8
    ～5
    1個
    通常単価(税別) (税込単価)
    通常出荷日
    856円
    ( 942円 )
    3日目
    1,192円
    ( 1,311円 )
    3日目
    2,433円
    ( 2,676円 )
    3日目
    1,920円
    ( 2,112円 )
    3日目
    1,920円
    ( 2,112円 )
    9日目
    2,210円
    ( 2,431円 )
    3日目
    3,894円
    ( 4,283円 )
    3日目
    4,472円
    ( 4,919円 )
    3日目
    2,768円
    ( 3,045円 )
    3日目
  • 1

    • 詳細情報

    基本情報

    ウレタンマルチラインチューブ UML はウレタンチューブ「U2」を複数溶着加工したチューブです。

    【特長】
    ・ウレタンチューブ「U2」を複数着工したチューブです

    ご注意

    • 商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。

    • 一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細は メーカーカタログをご覧ください。
