ニッタ

ウレタンチューブ一般空気圧用（超柔軟） U5

カタログ |

4.5

平均満足度4.5

この商品のレビューをみる（2件）

通常単価(税別): 396円～11,680円

税込単価: 436円～12,848円

よく一緒に見られています

閲覧中の商品と併せてご検討ください

ニッタ

ナイロンチューブ多目的用途配管用 N2

4.6

通常価格(税別)： 312円 (税込価格：343円)

通常出荷日：在庫品1日目

よく一緒に見られています

閲覧中の商品と併せてご検討ください

ニッタ

ウレタンチューブ一般空気圧用 U2

4.6

通常価格(税別)： 543円 (税込価格：597円)

通常出荷日：在庫品1日目

【特長】・ウレタンチューブ U5はウレタンチューブの中で最も曲げ応力が小さく、...

詳細情報を確認する

種類
ストレート
材質
ウレタン
材質ウレタン
エーテル系ポリウレタン樹脂
使用温度範囲(空気時) (℃)
-40::80
使用流体
空気
最高使用圧力 (MPa)
0.4

未確定：候補が24型番あります。

商品情報
型番リスト
詳細情報
カタログ

商品情報

製品仕様

ミリサイズ（グループ4）

型番	外形×内径（mm）	最高使用圧力（MPa at20℃）	最小曲げ半径（mm）	質量（g/m）	標準カラー（色記号）
					黒	イエローブラウン	透明	透明青	透明緑	透明赤	透明黄
					BK	BYL	CL	CBU	CGN	CRE	CYL
U5-4-3.5×2	3.5×2	0.4	7	8	○	○	○	○	○	○	○
U5-4-4×2.5	4×2.5		10	9	○	○	○	○	○	○	○
U5-4-6×4	6×4		15	19	○	○	○	○	○	○	○

使用流体：空気
使用温度範囲：-40℃～+80℃
負圧性能：-101.294kPa
定尺：20m、100m

適用継手

※1：ケミフィットシリーズとの組合せでご使用の場合、クリーンタイプと一般タイプの組合せになります。
クリーンな環境下で使用する場合は、クリーンレベルの低下に注意してください。

商品特長詳細

使用温度と最高使用圧力の関係

使用温度（雰囲気温度）により最高使用圧力は異なります。
常温以外でのご使用の際は必ず右グラフに示す最高使用圧力変化率を参照し、その数値内でご使用ください。

【注意】
許容範囲外でのご使用は、事故や早期破壊の原因となりますのでご注意ください。

注意・禁止事項

使用上の注意事項

加水分解の可能性があるため、水を流体とする使用は避けてください。

型番リスト

表示件数

型番

最小曲げ半径

(mm)

色

外径 ※2層タイプは外層部の外径となります

(φ)

内径

(φ)

カットサービス対応

外径【区分】

内径【区分】

長さ

(M)

最小発注数量

7	黒	3.5	2	なし	～4	～2	20	1個
10	黒	4	2.5	なし	～4	～3	20	1個
10	[透明(有色含む)] 透明青	4	2.5	なし	～4	～3	20	1個
10	[透明(有色含む)] 透明青	4	2.5	あり	～4	～3	100	1個
10	[透明(有色含む)] 透明青	4	2.5	あり	～4	～3	1	1個
10	[透明(有色含む)] 透明青	4	2.5	あり	～4	～3	2	1個
10	[透明(有色含む)] 透明青	4	2.5	あり	～4	～3	3	1個
10	[透明(有色含む)] 透明青	4	2.5	あり	～4	～3	4	1個
10	[透明(有色含む)] 透明青	4	2.5	あり	～4	～3	5	1個
10	[透明(有色含む)] 透明青	4	2.5	あり	～4	～3	6	1個
10	[透明(有色含む)] 透明青	4	2.5	あり	～4	～3	7	1個
10	[透明(有色含む)] 透明青	4	2.5	あり	～4	～3	8	1個
10	[透明(有色含む)] 透明青	4	2.5	あり	～4	～3	9	1個
10	[透明(有色含む)] 透明青	4	2.5	あり	～4	～3	10	1個
10	[透明(有色含む)] 透明青	4	2.5	あり	～4	～3	20	1個
10	[透明(有色含む)] 透明青	4	2.5	あり	～4	～3	30	1個
15	黒	6	4	なし	～6	～4	20	1個
15	黒	6	4	なし	～6	～4	100	1個
15	[透明(有色含む)] 透明青	6	4	なし	～6	～4	20	1個
15	[透明(有色含む)] 透明青	6	4	なし	～6	～4	100	1個
15	[透明(有色含む)] 透明緑	6	4	なし	～6	～4	20	1個
15	[透明(有色含む)] 透明	6	4	なし	～6	～4	20	1個
15	[透明(有色含む)] 透明	6	4	なし	～6	～4	100	1個
15	[透明(有色含む)] 透明黄	6	4	なし	～6	～4	20	1個

通常単価(税別) (税込単価)	通常出荷日

1,622円 ( 1,784円 )	4日目
1,781円 ( 1,959円 )	4日目
1,933円 ( 2,126円 )	在庫品1日目当日出荷可能
5,273円 ( 5,800円 )	在庫品1日目当日出荷可能
396円 ( 436円 )	在庫品1日目当日出荷可能
452円 ( 497円 )	在庫品1日目当日出荷可能
406円 ( 447円 )	在庫品1日目当日出荷可能
464円 ( 510円 )	在庫品1日目当日出荷可能
626円 ( 689円 )	在庫品1日目当日出荷可能
670円 ( 737円 )	在庫品1日目当日出荷可能
870円 ( 957円 )	在庫品1日目当日出荷可能
920円 ( 1,012円 )	在庫品1日目当日出荷可能
986円 ( 1,085円 )	在庫品1日目当日出荷可能
1,388円 ( 1,527円 )	在庫品1日目当日出荷可能
2,557円 ( 2,813円 )	在庫品1日目当日出荷可能
3,243円 ( 3,567円 )	在庫品1日目当日出荷可能
3,339円 ( 3,673円 )	在庫品1日目当日出荷可能
11,185円 ( 12,304円 )	5日目
2,803円 ( 3,083円 )	在庫品1日目当日出荷可能
10,750円 ( 11,825円 )	4日目
3,339円 ( 3,673円 )	在庫品1日目当日出荷可能
3,339円 ( 3,673円 )	在庫品1日目当日出荷可能
11,680円 ( 12,848円 )	4日目
3,180円 ( 3,498円 )	4日目

詳細情報

基本情報

基本情報

【特長】
・ウレタンチューブ U5はウレタンチューブの中で最も曲げ応力が小さく、施工性に優れています。
・エーテル系ポリウレタン樹脂を使用しているので、高温多湿下での水分やカビによる浸食・劣化が少なくなります。
・バーブ継手（竹のこ継手）に使用可能です。

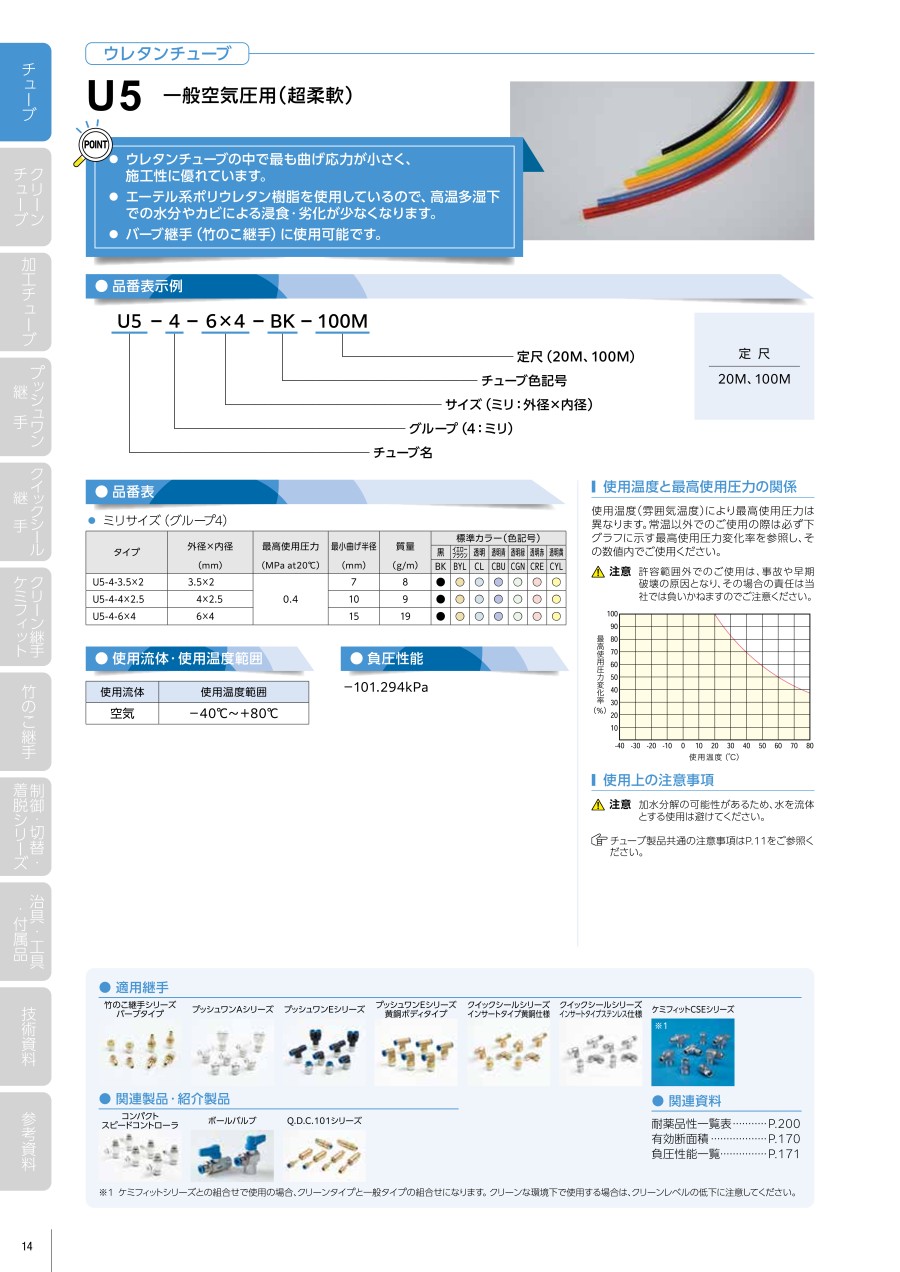

カタログ

商品TOP

カタログ (見開き版)

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。

ウレタンチューブ一般空気圧用（超柔軟） U5のレビュー

4.5平均満足度：4.52件のレビュー

星5
50%
星4
50%
星3
0%
星2
0%
星1
0%

計測用のエアーチューブに使用

満足度：4.02019/12/10

計測機械内の計測用のエアーチューブに使用しています。数箇所の計測場所から空気を通して計測しているので、各計測場所ごとにチ...もっと読む

0人が参考にしています。

ガスのサンプリング

満足度：5.02017/01/23

納品が早くて助かりました希望としては30ｍの物も販売して頂ければと思います

0人が参考にしています。
