ウレタンチューブ 一般空気圧用（高圧タイプ） U1
- 通常単価(税別)
- 2,000円～12,609円
- 税込単価
- 2,200円～13,870円
【特長】・U2チューブよりも高い空気圧域に使用可能です。・工ーテル系ポリウレタ...
詳細情報を確認する- 種類
- ストレート
- 材質
- ウレタン
- 材質 ウレタン
- エーテル系ポリウレタン樹脂
- 使用温度範囲(空気時) (℃)
- -40::80
- 使用流体
- 水 / 空気
- カットサービス対応
- なし
- 最高使用圧力 (MPa)
- 1.2
未確定：候補が9型番あります。
商品情報
製品仕様
ミリサイズ（グループ4）
| 型番 | 外径×内径 （mm） | 最高使用圧力 （MPa at20℃） | 最小曲げ半径 （mm） | 質量 （g/m） | 標準カラー（色記号） | |||||
|---|---|---|---|---|---|---|---|---|---|---|
| 黒 | 白 | 黄 | 青 | 緑 | 赤 | |||||
| BK | WH | YL | BU | GN | RE | |||||
| U1-4-4×2.5 | 4×2.5 | （空気） 1.2 （水） 0.9 | 10 | 9 | ● | ● | ● | ● | ● | ● |
| U1-4-6×4 | 6×4 | 15 | 19 | ● | ● | ● | ● | ● | ● | |
| U1-4-8×5 | 8×5 | 23 | 36 | ● | ● | ● | ● | ● | ● | |
| U1-4-10×6.5 | 10×6.5 | 30 | 53 | ● | - | - | - | - | - | |
| U1-4-12×8 | 12×8 | 35 | 73 | ● | - | - | - | - | - | |
使用流体・使用温度範囲
| 使用流体 | 使用温度範囲 |
|---|---|
| 空気 | -40℃～+80℃ |
| 水 | 0℃～+50℃ |
・定尺：20M、100M
・負圧性能：-101.294kPa
商品特長詳細
使用温度と最高使用圧力の関係
使用温度（雰囲気温度）により最高使用圧力は異なります。常温以外でのご使用の際は必ず右グラフに示す最高使用圧力変化率を参照し、その数値内でご使用ください。
●注意
許容範囲外でのご使用は、事故や早期破壊の原因となり、その場合の責任はニッタでは負いかねますのでご注意ください。
●注意
許容範囲外でのご使用は、事故や早期破壊の原因となり、その場合の責任はニッタでは負いかねますのでご注意ください。
適用継手
（※1）ケミフィットシリーズとの組合せで使用の場合、クリーンタイプと一般タイプの組合せになります。
クリーンな環境下で使用する場合は、クリーンレベルの低下に注意してください。
注意・禁止事項
使用上の注意事項
- 水を流体で使用する場合は、含まれる添加剤の種類によってはチューブを劣化させることがあります。
- 水を流体で使用する場合は、サージ圧を最高使用圧力以下にしてください。また、凍結のないようにしてください。
型番リスト
表示件数
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
2,069円 ( 2,276円 ) | 在庫品1日目当日出荷可能 |
2,000円 ( 2,200円 ) | 3日目 |
3,422円 ( 3,764円 ) | 在庫品1日目当日出荷可能 |
12,609円 ( 13,870円 ) | 4日目 |
3,700円 ( 4,070円 ) | 4日目 |
5,972円 ( 6,569円 ) | 3日目 |
6,448円 ( 7,093円 ) | 9日目 |
7,977円 ( 8,775円 ) | 在庫品1日目当日出荷可能 |
11,023円 ( 12,125円 ) | 在庫品1日目当日出荷可能 |
詳細情報
基本情報
【特長】
・U2チューブよりも高い空気圧域に使用可能です。
・工ーテル系ポリウレタン樹脂を使用しているので、高温多湿下での水分やカビによる浸食・劣化が少なくなります。
・コイル加工や溶着加工などが可能です。

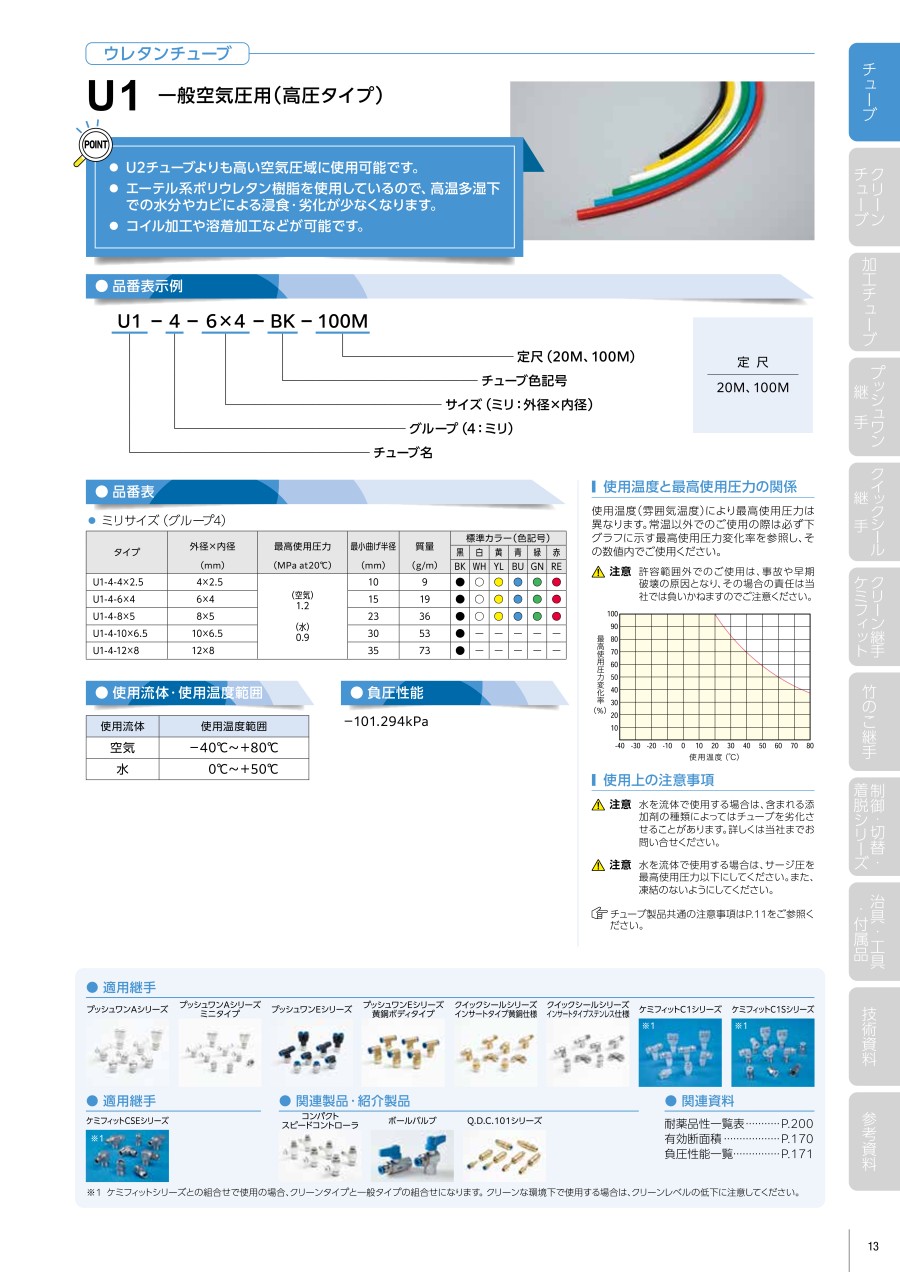

カタログ
ウレタンチューブ 一般空気圧用（高圧タイプ） U1のレビュー
仕事用
5
5.02019/05/22
塩ビチューブのような臭気がほとんど無いので
室内で使用しても気分が悪くなりません。
0人が参考にしています。
