スロットルバルブ インラインタイプ ENU
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)
ENU8の仕様・寸法情報
種類
スロットルバルブ
本体形状
インライン
制御方向
メーターイン・メーターアウト
接続部の種類
両側ワンタッチ継手
本体材質
[樹脂] 難燃性PBT樹脂
ねじ部材質
黄銅
ツマミの種類
マイナスドライバ溝付
ロックナットの種類
リングナット
使用温度範囲(℃)
-20～80
使用圧力範囲(MPa)
～1.0
適用チューブ外径(mm)
8
シール材質
特殊NBR
使用流体
空気/水
-
-
商品情報
外形図
製品仕様
| 使用流体 | 使用温度範囲 |
|---|---|
| 空気 | -20℃～+80℃ |
| 水 | 0℃～+40℃ |
圧力条件
最高使用圧力：1.0MPa
スピードコントローラとの識別
ロックナットの色
・スロットルバルブ：ブロンズ色
・スピードコントローラ（メータアウト）：アルミ色
・スピードコントローラ（メータイン）：ブロンズ色
適用チューブ
ウレタンチューブ（U2,U1,U5）、ナイロンチューブ（N2,N5,N1）、難燃性チューブ（FS,FW,FWU）、ポリオレフィン系樹脂チューブ（PL,PN）※1、ふっ素樹脂チューブ（TA,TP）※1
（※1） PL、PN、TA、TPチューブとの組合せで使用の場合、クリーンタイプと一般タイプの組合せになります。クリーンな環境下で使用する場合は、クリーンレベルの低下に注意してください。

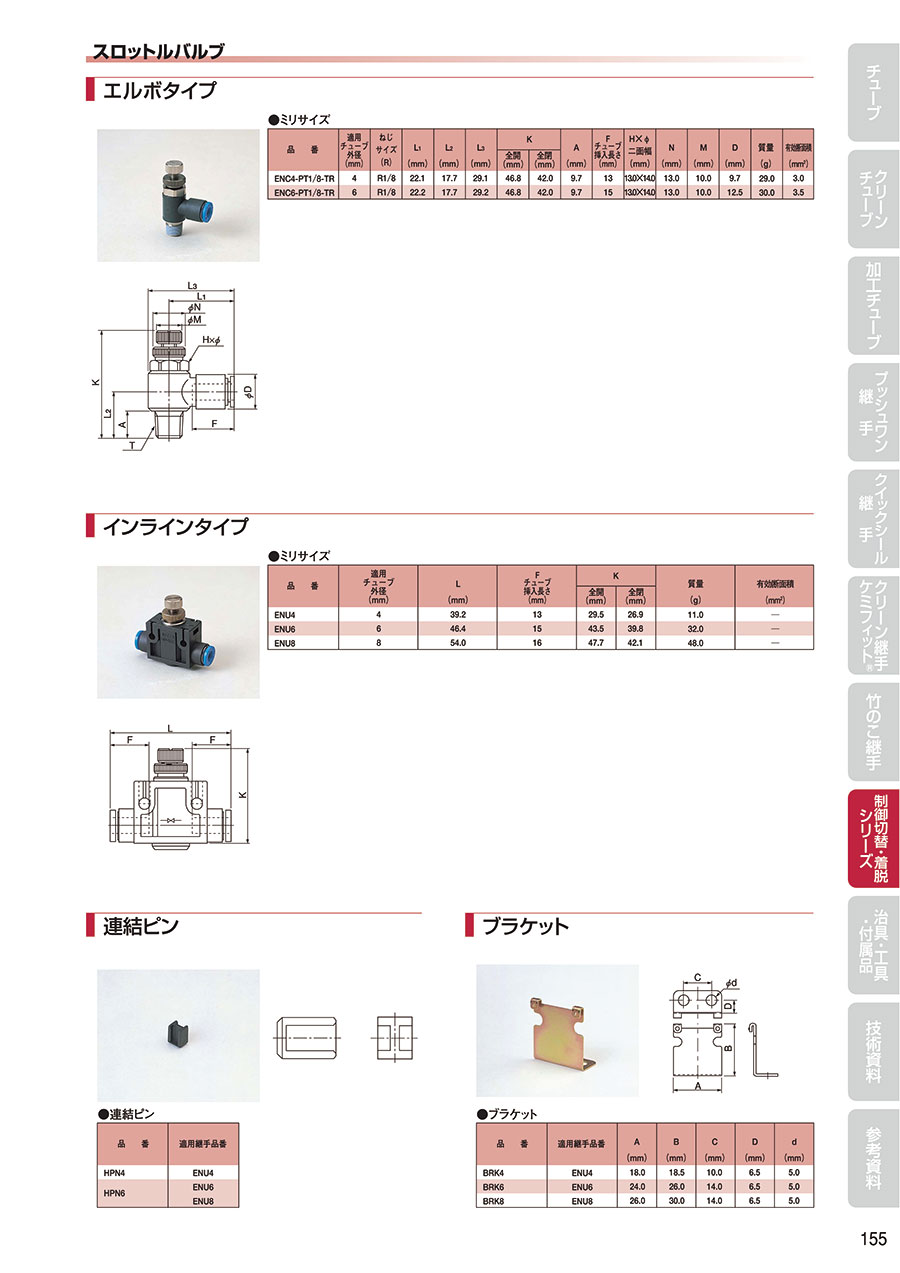

規格表
| 型番 | 適用チューブ外径（mm） | L （mm） | F チューブ挿入長さ（mm） | K | 質量（g） | |
|---|---|---|---|---|---|---|
| 全開（mm） | 全閉（mm） | |||||
| ENU8 | 8 | 54.0 | 16 | 47.7 | 42.1 | 48.0 |
詳細情報
基本情報
【特長】
・流量の微調整が可能です
・難燃性樹脂（UL94規格V-0相当）採用
・材料に難燃性PBT樹脂採用しています
・UL94規格V-0相当で、自己消火性に優れています
・スパッタが飛散する環境下で使用できます
・インラインタイプ（ENU）は、配管ライン上で集中制御が可能です
・連結ピンとブラケットで固定すると多様な配管が可能です
・チューブはプッシュワン（R）接続です
・チューブの接続には、冶具・工具は不要です
・無電解ニッケルめっき処理を施しています
・表面状態の劣化が少なく、流体への銅イオンの溶出も防止します
・Rねじ部にシール加工
・シールテープを巻く必要がありません
