コンパクトスピードコントローラ ユニバーサルタイプ ASD

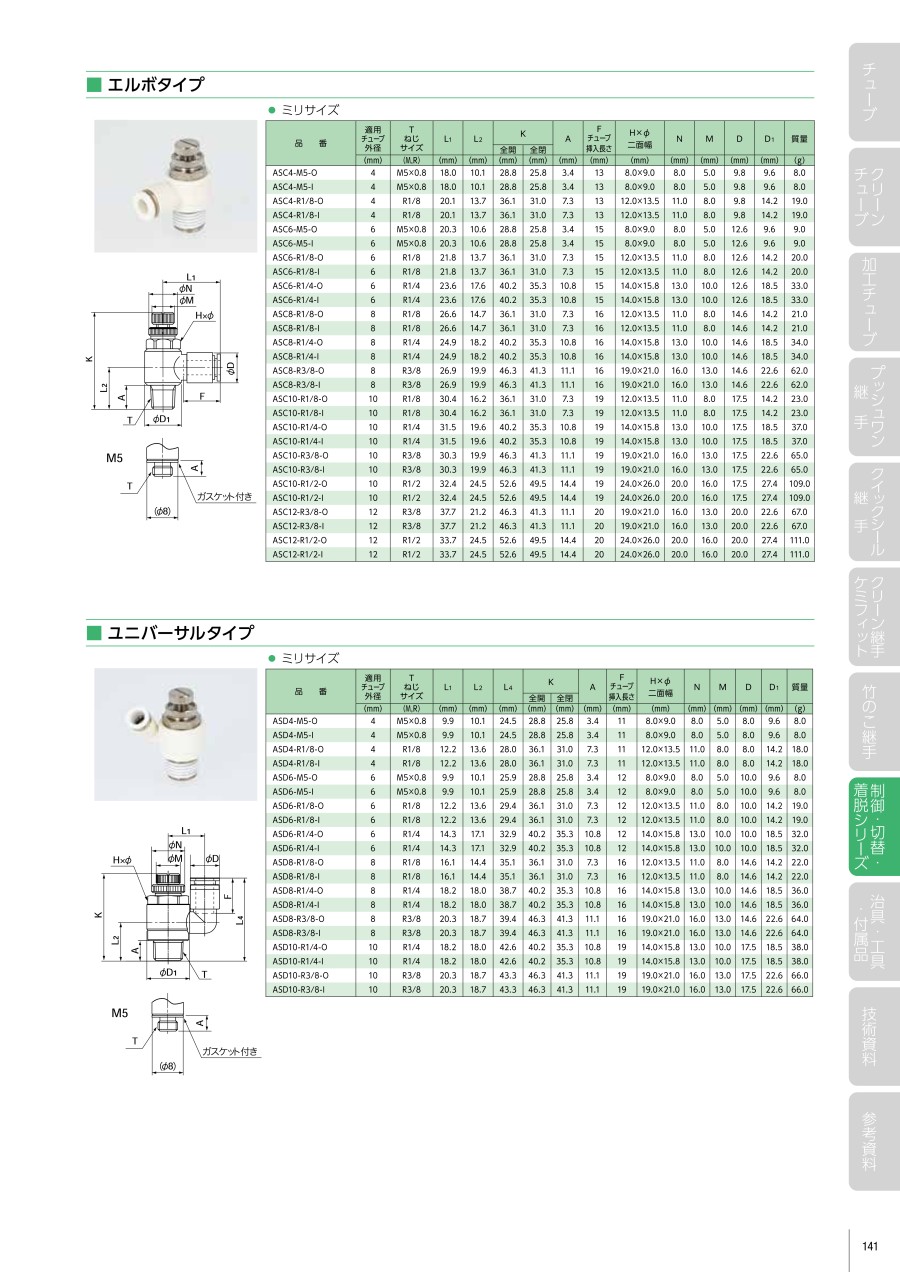

外形図

製品仕様

使用流体：空気
使用温度範囲：+5℃～+60℃
最高使用圧力：1.0MPa

適用チューブ

ウレタンチューブ（U2,U1）、ナイロンチューブ（N2,N5,N1）、難燃性チューブ（FS,FW,FWU,FUK）、ポリオレフィン系樹脂チューブ（PL,PN）^※1、ふっ素樹脂チューブ（TA,TP）^※1
（※1） PL、PN、TA、TPチューブとの組合せで使用の場合、クリーンタイプと一般タイプの組合せになります。クリーンな環境下で使用する場合は、クリーンレベルの低下に注意してください。

規格表

注意・禁止事項

• チューブの使用条件と継手の使用条件が異なる場合、同項目を両方が満足する範囲内でご使用ください。
• ロックナットとハンドルの締め付けは、プライヤーなどの治具を使用せず、手で締め付けてください。
• ニードル部分は、全開時にストップする構造になっています。大きな力で無理に回転させると破損する可能性があります。
• 負圧には使用できません。
• スピードコントローラは空気の流れ方向を確認して機器に取り付けてください。
• 継手のチューブ挿入口での急な曲げ配管は避けてください。使用チューブ径の2倍の直線部分を設けてください。
• スピードコントローラは漏れを許容していますので、密閉用としては使用できません。
