ケミフィットC1シリーズ レデューサ ER-C1
- 本体材質
- 特殊ポリプロピレン樹脂
- ねじ部材質
- 特殊ポリプロピレン樹脂
- シール材材質
- EPDM
- 使用流体
- 水 / 空気 / 薬品・溶剤
- 継手種類
- ソケット・レデューサ
- ソケット・レデューサ
- レデューサ
- 種類
- ワンタッチ継手
- 使用温度範囲（空気 使用時） (℃)
- -20～80
- 使用温度範囲（水 使用時） (℃)
- 0～80
ご注意
- 掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。 - ご選定型式により最低発注数量が異なります。詳細は見積・注文画面でご確認ください。
商品情報
外形図
製品仕様
圧力条件
- 最高使用圧力：0.7MPa（at20℃）
- 負圧性能：-99.975kPa
使用流体・使用温度範囲
| 使用流体 | 使用温度範囲 |
|---|---|
| 空気（クリーンエア） | -20～+80℃ |
| 水（純水） | 0～+80℃ |

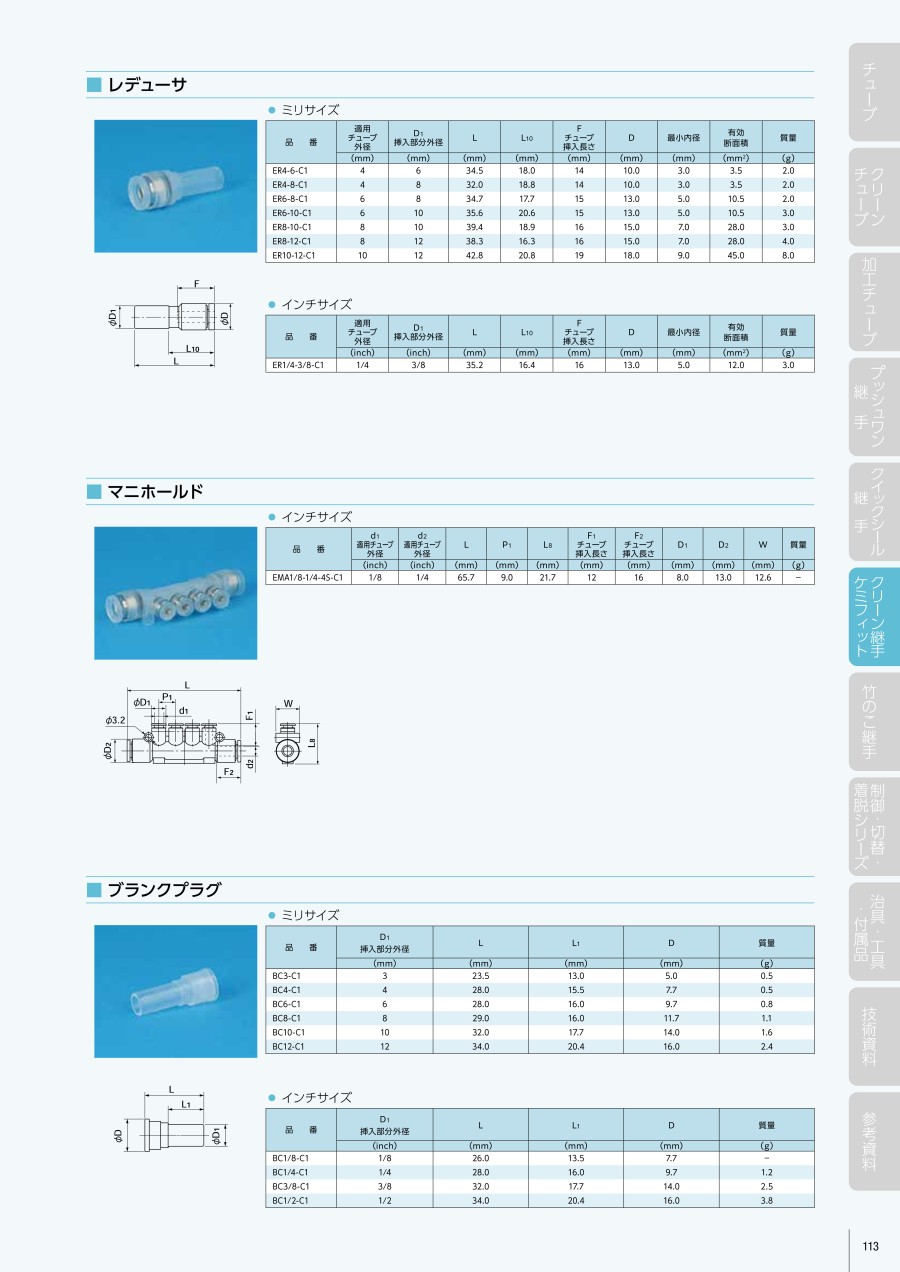

規格表
ミリサイズ
インチサイズ
注意・禁止事項
使用上の注意事項
- チューブの使用条件と継手の使用条件が異なる場合、同項目を両方が満足する範囲内でご使用ください。
- 樹脂ねじのため、金属ねじに比べて応力緩和現象が生じやすく、特に高温ではより顕著になります。定期的な増し締めを行ってください。
- 水流体で使用する場合は、施工上の不具合によるにじみ漏れなどで、機器や設備などに影響がないことを確認して配管をしてください。
- 水で使用する場合は、凍結しないようにご注意ください。
- 継手のチューブ挿入口（スリーブ端面）での急な曲げ配管は避けてください。使用チューブ径の2倍の直線部分を設けてください。
型番リスト
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
583円 ( 641円 ) | 在庫品1日目当日出荷可能 |
602円 ( 662円 ) | 在庫品1日目当日出荷可能 |
655円 ( 721円 ) | 3日目 |
655円 ( 721円 ) | 在庫品1日目当日出荷可能 |
655円 ( 721円 ) | 3日目 |
707円 ( 778円 ) | 在庫品1日目当日出荷可能 |
707円 ( 778円 ) | 3日目 |
727円 ( 800円 ) | 在庫品1日目当日出荷可能 |
詳細情報
基本情報
【特長】
・完全禁油処理品です。クリーンルーム内で部品洗浄し、組立しています。シール材にも一切油脂類は使用していません。
・チューブはプッシュワン接続です。チューブの接続には、治具・工具は不要です。
・接液部は非金属です。流体が金属に触れることはありませんので金属イオンの溶出がありません。
・無発塵・非汚染性に優れています。特殊ポリプロピレン樹脂を素材としています。
・内面平滑性に優れています。射出成型品なので、内面が滑らかです。
・二重クリーン梱包です。クリーンルーム内で1個づつパックし、更にチャックシール袋に梱包しています。
・本体、ねじ部が回転します。エルボ・ティーなどは、配管時、方向決めが可能です。
・厚生労働省告示第201号（平成18年）、厚生省告示第370号（昭和34年）に適合しています。
