ケミフィットC1シリーズ ティー ET-C1

外形図

製品仕様

断面構造図

ミリ・インチ識別

• リリーススリーブにチューブサイズを表示しています。

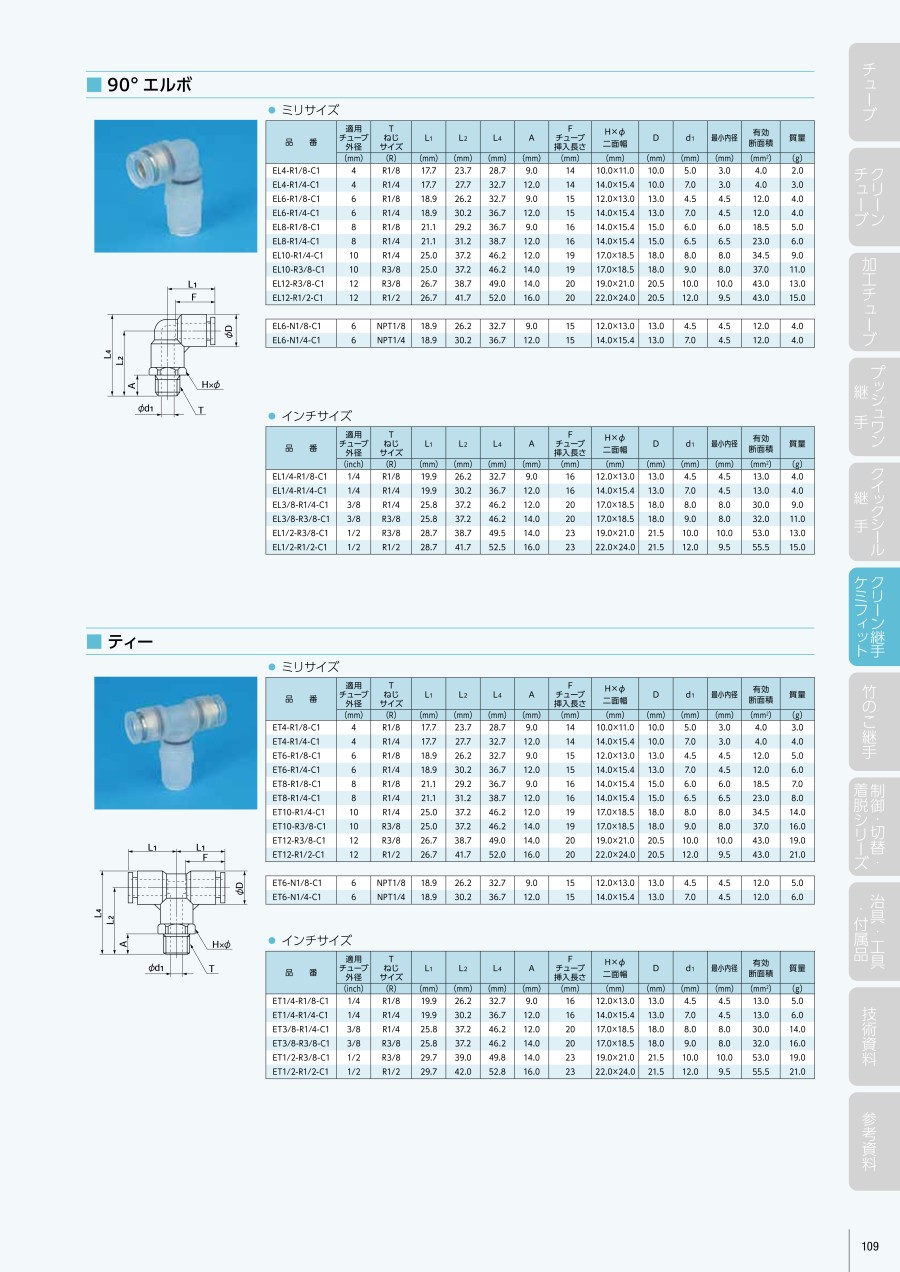

規格表

●ミリサイズ

●インチサイズ

商品特長詳細

使用温度と最高使用圧力の関係

使用温度（雰囲気温度）により最高使用圧力は異なります。常温以外でご使用の際は、必ず上グラフに示す最高使用圧力を参照し、その数値内でご使用ください。

適用チューブ

（※1）U2、U1チューブとの組合せで使用の場合、クリーンタイプと一般タイプの組合せになります。クリーンな環境下で使用する場合は、クリーンレベルの低下に注意してください。

注意・禁止事項

使用上の注意事項

• チューブの使用条件と継手の使用条件が異なる場合、同項目を両方が満足する範囲内でご使用ください。
• 樹脂ねじのため、金属ねじに比べて応力緩和現象が生じやすく、特に高温ではより顕著になります。定期的な増し締めを行ってください。
• 水流体で使用する場合は、施工上の不具合などによるにじみ漏れなどで、機器や設備などに影響がないことを確認して配管をしてください。
• 水で使用する場合は、凍結しないようにご注意ください。
• 継手のチューブ挿入口（スリーブ端面）での急な曲げ配管は避けてください。使用チューブ径の2倍の直線部分を設けてください。
