CSシリーズ 静電容量形
- 一部SALE 2026/01/31まで
- 数量スライド割引
- 一部当日出荷可能
- 通常単価(税別)
- 6,975円～15,965円特別価格
- 税込単価
- 7,673円～17,562円特別価格
【特長】・金属円柱/樹脂円柱/角形・木、紙、プラスチック、水など非金属まで検出...
詳細情報を確認する- アンプの種類
- 内蔵型
- 電源の種類
- DC
未確定：候補が3型番あります。
商品情報
外形図
CS-31-5N
CS-85-15N
CS-16-5N
CS10-34CU-E

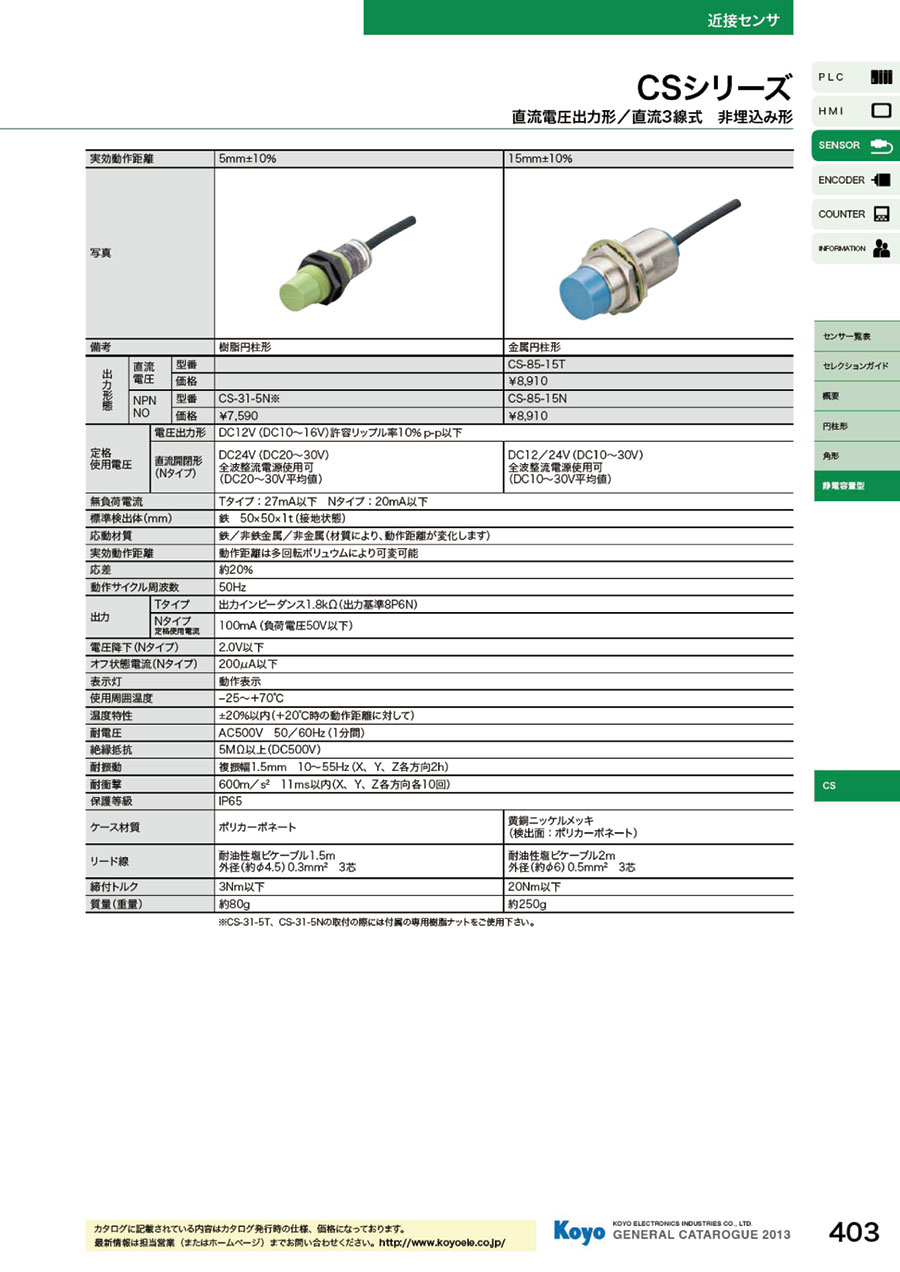

製品仕様
CS-31-5N/CS-85-15N
| 実効動作距離 | 5mm±10% | 15mm±10% | ||
|---|---|---|---|---|
| 備考 | 樹脂円柱形 | 金属円柱形 | ||
| 出力形態 | NPN NO | 型番 | CS-31-5N※ | CS-85-15N |
| 定格使用電圧 | 電圧出力形 | DC12V（DC10～16V）許容リップル率10% p-p以下 | ||
| 直流開閉形（Nタイプ） | DC24V（DC20～30V） 全波整流電源使用可 （DC20～30V平均値） | DC12/24V（DC10～30V） 全波整流電源使用可 （DC10～30V平均値） | ||
| 無負荷電流 | Tタイプ:27mA以下 Nタイプ:20mA以下 | |||
| 標準検出体（mm） | 鉄 50×50×1t（接地状態） | |||
| 応動材質 | 鉄/非鉄金属/非金属（材質により、動作距離が変化します） | |||
| 実効動作距離 | 動作距離は多回転ボリュウムにより可変可能 | |||
| 応差 | 約20% | |||
| 動作サイクル周波数 | 50Hz | |||
| 出力 | Tタイプ | 出力インピーダンス1.8kΩ（出力基準8P6N） | ||
| Nタイプ定格使用電流 | 100mA（負荷電圧50V以下） | |||
| 電圧降下（Nタイプ） | 2.0V以下 | |||
| オフ状態電流（Nタイプ） | 200μA以下 | |||
| 表示灯 | 動作表示 | |||
| 使用周囲温度 | -25～+70℃ | |||
| 温度特性 | ±20%以内（+20℃時の動作距離に対して） | |||
| 耐電圧 | AC500V 50/60Hz（1分間） | |||
| 絶縁抵抗 | 5MΩ以上（DC500V） | |||
| 耐振動 | 複振幅1.5mm 10～55Hz（X、Y、Z各方向2h） | |||
| 耐衝撃 | 600m/s2 11ms以内（X、Y、Z各方向各10回） | |||
| 保護等級 | IP65 | |||
| ケース材質 | ポリカーボネート | 黄銅ニッケルメッキ（検出面:ポリカーボネート） | ||
| リード線 | 耐油性塩ビケーブル1.5m 外径（約φ4.5）0.3mm2 3芯 | 耐油性塩ビケーブル2m 外径（約φ6）0.5mm2 3芯 | ||
| 締付トルク | 3Nm以下 | 20Nm以下 | ||
| 質量（重量） | 約80g | 約250g | ||
※CS-31-5T、CS-31-5Nの取付の際には付属の専用樹脂ナットをご使用下さい。
CS10-34CU-E/CS-16-5N
| 実効動作距離 | 10mm±10% | 5mm±10% | ||
|---|---|---|---|---|
| 備考 | 角形 | 角形 | ||
| 出力形態 | NPN NO | 型番 | CS10-34CU-E | CS-16-5N |
| 定格使用電圧 | DC12V/24V（DC10～30V） 許容リップル率3% p-p以下 | Tタイプ:DC12V（DC10～16V） 許容リップル率10% p-p以下 | ||
| Nタイプ:DC12V/24V（DC10～30V） 全波整流電源使用可 （DC10～30V平均値） | ||||
| 無負荷電流 | 20mA以下 | Tタイプ:27mA以下 Nタイプ:20mA以下 | ||
| 標準検出体（mm） | 鉄 50×50×1t（接地状態） | |||
| 応動材質 | 鉄/非鉄金属/非金属（材質により動作距離が変化します） | |||
| 実効動作距離 | 10mm±10% | 動作距離は多回転ボリュウムにより可変可能 | ||
| 応差 | 約20%以下 | 約20% | ||
| 動作サイクル周波数 | 最大10Hz | 50Hz | ||
| 出力 | Tタイプ | - | 出力インピーダンス1.8kΩ（出力基準8P6N） | |
| Nタイプ定格使用電流 | Eタイプ:最大100mA | Nタイプ:100mA（負荷電圧50V以下） | ||
| 電圧降下 | 2.0V以下（CS-16-5Tを除く） | |||
| オフ状態電流 | 200μA以下（CS-16-5Tを除く） | |||
| 表示灯 | 動作表示 | |||
| 使用周囲温度 | -10～+55℃ | |||
| 温度特性 | ±15%以内（+23℃時の動作距離に対して） | ±20%以内（+20℃時の動作距離に対して） | ||
| 耐電圧 | AC500V 50/60Hz（1分間） | |||
| 絶縁抵抗 | 50MΩ以上（DC500V） | 5MΩ以上（DC500V） | ||
| 耐振動 | 複振幅1.5mm 10～55Hz（X、Y、Z各方向2h） | |||
| 耐衝撃 | 490m/s2 | 600m/s2 | ||
| 11ms以内（X、Y、Z各方向各10回） | ||||
| 保護等級 | IP66 | IP50（耐塵） | ||
| ケース材質 | PBT | アルミニウム（検出面:ポリカーボネート） | ||
| リード線 | 耐油性塩ビケーブル2.0m 外径（約φ3.8）0.3mm2 3芯 | 耐油性塩ビケーブル1.5m 外径（約φ4）0.3mm2 3芯 | ||
| 締付トルク | 0.4Nm以下 | 0.8Nm以下 | ||
| 質量（重量） | 約80g | 約100g | ||
型番リスト
表示件数
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
6,975円 ( 7,673円 ) | 在庫品1日目当日出荷可能 |
15,965円14,368円 ( 15,805円 ) | 7日目 |
14,645円13,473円 ( 14,820円 ) | 7日目 |
