ジェイテクトエレクトロニクス

APS-S／Mシリーズポリカーボネート樹脂角形直流2／3線式

Name: APS-S／Mシリーズ ポリカーボネート樹脂角形 直流2／3線式
Brand: ジェイテクトエレクトロニクス
SKU: 221000569982
Rating: 4.3 (3 reviews)

カタログ |

数量スライド割引
一部当日出荷可能

4.3

平均満足度4.3

この商品のレビューをみる（3件）

通常単価(税別): 1,815円～2,093円

税込単価: 1,997円～2,302円

よく一緒に見られています

閲覧中の商品と併せてご検討ください

ジェイテクトエレクトロニクス

APS-GMCシリーズ金属円柱直流2線式

通常価格(税別)： 10,622円 (税込価格：11,684円)

通常出荷日：在庫品1日目

【特長】・前面／上面検出・隣接取付に異周波機種あり・UL取得／CEマーク対応・...

詳細情報を確認する

近接センサ種類
角型
検出距離（範囲） (mm)
～5
シールド
シールド
アンプの種類
内蔵型
電源の種類
DC
電源電圧 (V)
24 / 12
保護構造
IP67

ご注意

材料や部材入手難などの影響により納期が不安定になっています。受注停止中の商品は、次回入荷の目途が立っていません。
商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。
本ページの商品は最低発注数量が変更となりました。
型番ごとに最低発注数量が異なるため、詳細は見積・注文画面でご確認ください。

未確定：候補が10型番あります。

商品情報
型番リスト
詳細情報
カタログ

商品情報

外形図

APS4-12S-□

APS4-12M-□

APS2.5-8S/M-E

製品仕様

実効動作距離			4mm±10%		2.5mm±15%		4mm±10%
備考			動作表示付き／取り付け金属付属		動作表示付き／取り付け金属別売（APS-KNG8）		動作表示付き／取り付け金属付属
備考			上面検出	前面検出	上面検出	前面検出	上面検出	前面検出
出力形態	NO	型番	APS4-12S-Z	APS4-12M-Z	-	-	-	-
	NPN NO	型番	-	-	APS2.5-8S-E	APS2.5-8M-E	APS4-12S-E	APS4-12M-E
	NPN NC	型番	-	-	-	-	APS4-12S-E1	APS4-12M-E1
	PNP NO	型番	-	-	-	-	APS4-12S-E2	APS4-12M-E2
定格使用電圧			DC12/24V（DC10～30V）許容リップル率3% p-p以下
無負荷電流			-		20mA以下		10mA以下
標準検出体（mm）			鉄 20×20×1t		鉄 15×15×1t		鉄 20×20×1t
保証動作距離			0～2.8mm		0～1.7mm		0～2.8mm
応動材質			鉄／非鉄金属（材質により動作距離が変化します）		鉄／非鉄金属（材質により検出距離が変化します）
応差			約20%以下		20%以下
動作サイクル周波数			最大200Hz		最大500Hz		最大200Hz
定格使用電流			5～50mA		最大50mA
電圧降下			3V以下		1.0V以下
オフ状態電流			0.1mA以下
表示灯			動作表示
使用周囲温度			-10～+50℃
温度特性			±20%以内（+23℃時の動作距離に対して）
耐電圧			AC500V 50/60Hz（1分間）
絶縁抵抗			50MΩ以上（DC500V）
耐振動			複振幅1.5mm 10～55Hz（X、Y、Z各方向2h）		複振幅1.5mm 10～55Hz
耐衝撃			294m/s² 11ms以内（X、Y、Z各方向各10回）
保護構造			IP67
ケース材質			ポリカーボネート
リード線			耐油性塩ビケーブル1.0m 外径（φ3）0.18mm² 2芯		耐油性塩ビケーブル1.0m 外径（φ3）0.18mm² 3芯
締付トルク			0.4Nm以下		0.4Nm以下
質量			約20g		約19g		約20g

注意・禁止事項

製品をこ使用頂く前に

本製品は電源投入時、検出物がない場合は約25msの間、検出物が近くにある場合は約100msの間、検出信号が出力される可能性がありますのでご注意ください。

取り付け時の注意事項

ネジで締め付ける際には、センサにストレスが掛からないように締め付けを行ってください。
※締め付けトルクの仕様値0.4Nmを越える力で締め付けを行うと、センサが壊れる恐れがあります。

UL認証について

UL認証品としてご利用頂く場合には、Class2電源をご使用ください。
UL認証品は、レコグニッションで認定された製品で、Class2電源の使用が条件となっております。

型番リスト

表示件数

型番

検出方向（センサ形状角型）

出力形式

動作モード

コード長さ

(m)

実効動作距離

検出距離 L1詳細

(mm)

異周波分類機種

最小発注数量

前面検出	直流3線式NPN	NO	1(耐油性塩ビケーブル、外径約:φ3、0.18mm2、3芯)	2.5mm±15%	0～1.7	なし	10個
側面検出	直流3線式NPN	NO	1(耐油性塩ビケーブル、外径約:φ3、0.18mm2、3芯)	2.5mm±15%	0～1.7	なし	10個
前面検出	直流3線式NPN	NO	1(耐油性塩ビケーブル、外径約:φ3、0.18mm2、3芯)	4mm±10%	0～2.8	あり	5個
前面検出	直流3線式NPN	NC	1(耐油性塩ビケーブル、外径約:φ3、0.18mm2、3芯)	4mm±10%	0～2.8	なし	5個
前面検出	直流3線式PNP	NO	1(耐油性塩ビケーブル、外径約:φ3、0.18mm2、3芯)	4mm±10%	0～2.8	あり	5個
前面検出	直流2線式	NO	1(耐油性塩ビケーブル、外径約:φ3、0.18mm2、2芯)	4mm±10%	0～2.8	なし	5個
側面検出	直流3線式NPN	NO	1(耐油性塩ビケーブル、外径約:φ3、0.18mm2、3芯)	4mm±10%	0～2.8	あり	5個
側面検出	直流3線式NPN	NC	1(耐油性塩ビケーブル、外径約:φ3、0.18mm2、3芯)	4mm±10%	0～2.8	なし	5個
側面検出	直流3線式PNP	NO	1(耐油性塩ビケーブル、外径約:φ3、0.18mm2、3芯)	4mm±10%	0～2.8	あり	5個
側面検出	直流2線式	NO	1(耐油性塩ビケーブル、外径約:φ3、0.18mm2、2芯)	4mm±10%	0～2.8	なし	5個

通常単価(税別) (税込単価)	通常出荷日

2,011円 ( 2,212円 )	在庫品1日目当日出荷可能
1,873円 ( 2,060円 )	在庫品1日目当日出荷可能
1,815円 ( 1,997円 )	在庫品1日目当日出荷可能
1,830円 ( 2,013円 )	在庫品1日目当日出荷可能
1,815円 ( 1,997円 )	在庫品1日目当日出荷可能
2,093円 ( 2,302円 )	在庫品1日目当日出荷可能
1,815円 ( 1,997円 )	在庫品1日目当日出荷可能
1,815円 ( 1,997円 )	在庫品1日目当日出荷可能
1,978円 ( 2,176円 )	7日目
1,928円 ( 2,121円 )	在庫品1日目当日出荷可能

詳細情報

基本情報

基本情報

【特長】
・前面／上面検出
・隣接取付に異周波機種あり
・UL取得／CEマーク対応
・NO／NPN／PNP出力

ご注意

材料や部材入手難などの影響により納期が不安定になっています。受注停止中の商品は、次回入荷の目途が立っていません。
商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。
本ページの商品は最低発注数量が変更となりました。
型番ごとに最低発注数量が異なるため、詳細は見積・注文画面でご確認ください。

カタログ

商品TOP

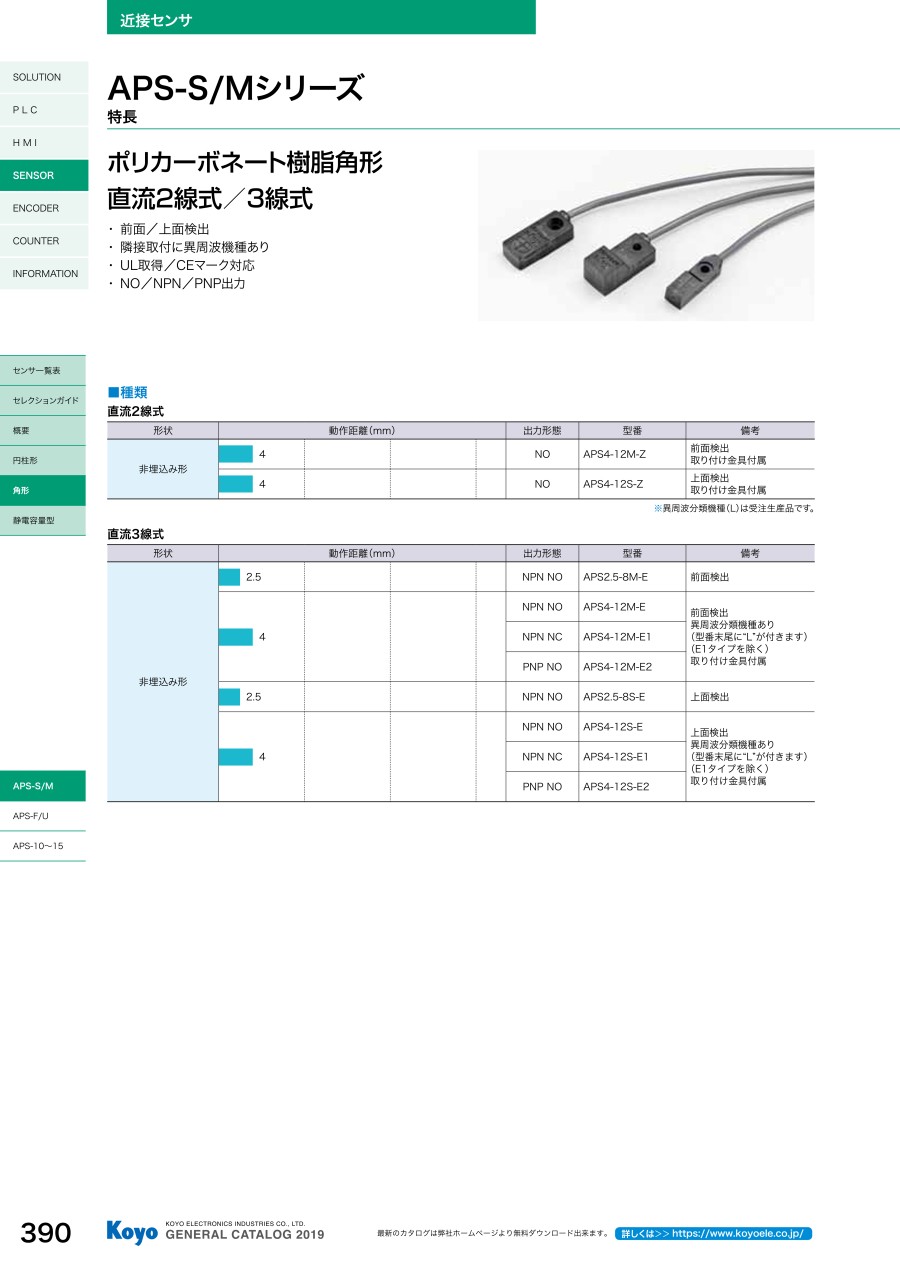

カタログ (見開き版)

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
