ジェイテクトエレクトロニクス

APS-GMDシリーズ金属円柱直流2／3線式

Name: APS-GMDシリーズ 金属円柱 直流2／3線式
Brand: ジェイテクトエレクトロニクス
SKU: 221000569948
Rating: 4 (1 reviews)

カタログ |

数量スライド割引
一部当日出荷可能

平均満足度4.0

この商品のレビューをみる（1件）

通常単価(税別): 5,497円～9,196円

税込単価: 6,047円～10,116円

よく一緒に見られています

閲覧中の商品と併せてご検討ください

ジェイテクトエレクトロニクス

APS-GMCシリーズ金属円柱直流2線式

通常価格(税別)： 10,622円 (税込価格：11,684円)

通常出荷日：在庫品1日目

【特長】・360℃から見える動作表示LED・埋込み形／非埋込み形、選択可能・N...

詳細情報を確認する

近接センサ種類
ネジ型
アンプの種類
内蔵型
電源の種類
DC
電源電圧 (V)
24 / 12
動作モード
NO
保護構造
IP67

ご注意

材料や部材入手難などの影響により納期が不安定になっています。受注停止中の商品は、次回入荷の目途が立っていません。
商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。

未確定：候補が10型番あります。

単価(税別)
-円
合計(税別)
-円
(税込価格：-円)
出荷日
-
(参考出荷日：-円)

商品情報
型番リスト
詳細情報
カタログ

商品情報

外形図

APS3-12GMD-Z／APS3-12GMD-E

APS8-12GMD-Z

APS7-18GMD-Z／APS7-18GMD-E

APS14-18GMD-Z

APS10-30GMD-Z／APS10-30GMD-E

APS24-30GMD-Z

APS4-12GMD-E

製品仕様

型番	APS3-12GMD-Z	APS7-18GMD-Z	APS10-30GMD-Z	APS8-12GMD-Z	APS14-18GMD-Z	APS24-30GMD-Z
出力形態	NPN NO
実効動作距離	3mm±10%	7mm±10%	10mm±10%	8mm±10%	14mm±10%	24mm±10%
備考	付属品：六角ナット（片面取り）2個、歯付き座金2個
定格使用電圧	DC12/24V（DC10～30V）許容リップル率10%p-p以下
標準検出体（mm）	鉄 12×12×1t	鉄 18×18×1t	鉄 30×30×1t			鉄 54×54×1t
保証動作距離	0～2.2mm	0～5.6mm	0～8mm	0～6.4mm	0～11.3mm	0～19.4mm
応動材質	鉄／非鉄金属（材質により動作距離が変化します。）
応差	20%以下
動作サイクル周波数	300Hz	100Hz
定格使用電流	3～100mA			5～100mA
電圧降下	3V以下
オフ状態電流	1.0mA以下
回路保護	負荷短絡保護回路、サージ吸収回路
表示灯	動作表示
使用周囲温度	-25～+70℃
温度特性	±15%内（+23℃時の動作距離に対して）	±10%以内（+23℃時の動作距離に対して）
耐電圧	AC500V 50/60Hz（1分間）			AC600V 50/60Hz（1分間）
絶縁抵抗	50MΩ以上（DC500V）
耐振動	複振幅1.5mm 10～55Hz（X、Y、Z各方向2h）
耐衝撃	490m/s² 11ms以内（X、Y、Z各方向各10回）
保護構造	IP67
ケース材質	金属部：真鍮ニッケルメッキ検出面：PBT樹脂
リード線	耐油性塩ビケーブル2.0m 外径（約φ3.8）0.3mm² 2芯		耐油性塩ビケーブル2.0m 外径（約φ6）0.5mm² 2芯	耐油性塩ビケーブル2.0m 外径（約φ3.8）0.3mm² 2芯		耐油性塩ビケーブル2.0m 外径（約φ6）0.5mm² 2芯
締付トルク	5Nm以下	10Nm以下	20Nm以下	5Nm以下	10Nm以下	20Nm以下
質量	約90g	約150g	約250g	約90g	約150g	約250g

型番	APS3-12GMD-E	APS7-18GMD-E	APS10-30GMD-E	APS4-12GMD-E
出力形態	NPN NO
実効動作距離	3mm±10%	7mm±10%	10mm±10%	4mm±10%
備考	付属品：六角ナット（片面取り）2個、歯付き座金2個			付属品：M12金属ナット2個
定格使用電圧	DC12/24V（DC10～30V）許容リップル率10%p-p以下
無負荷電流	10mA以下			20mA以下
標準検出体（mm）	鉄 12×12×1t	鉄 18×18×1t	鉄 30×30×1t	鉄 12×12×1t
保証動作距離	0～2.2mm	0～5.6mm	0～8.1mm	0～3.2mm
応動材質	鉄／非鉄金属（材質により動作距離が変化します。）
応差	20%以下
動作サイクル周波数	300Hz	100Hz		300Hz
定格使用電流	最大200mA
電圧降下	1.5V以下			3V以下
オフ状態電流	0.5mA以下			0.1mA以下
回路保護	負荷短絡保護回路、サージ吸収回路、逆接続保護回路
表示灯	動作表示
使用周囲温度	-25～+70℃
温度特性	±15%内（+23℃時の動作距離に対して）	±10%以内（+23℃時の動作距離に対して）
耐電圧	AC500V 50/60Hz（1分間）
絶縁抵抗	50MΩ以上（DC500V）
耐振動	複振幅1.5mm 10～55Hz（X、Y、Z各方向2h）			複振幅1.0mm 10～55Hz（X、Y、Z各方向2h）
耐衝撃	490m/s² 11ms以内（X、Y、Z各方向各10回）			294m/s² 11ms以内（X、Y、Z各方向各10回）
保護構造	IP67
ケース材質	金属部：真鍮ニッケルメッキ検出面：PBT樹脂			金属部：ステンレス検出面：PBT樹脂
リード線	耐油性塩ビケーブル2.0m 外径（約φ3.8） 0.3mm² 3芯		耐油性塩ビケーブル2.0m 外径（約φ6） 0.5mm² 3芯	耐油性塩ビケーブル2.0m 外径（約φ3.8） 0.3mm² 3芯
締付トルク	5Nm以下	10Nm以下	20Nm以下	8Nm以下
質量	約80g	約150g	約250g	約100g

型番リスト

表示件数

型番

検出距離（範囲）

(mm)

シールド

ヘッドサイズ（センサ形状ネジ型）

出力形式

コード長さ

(m)

実効動作距離

検出距離 L1詳細

(mm)

最小発注数量

～5	シールド	M12	直流3線式NPN	2 (耐油性ケーブル、外径約φ3.8 0.3㎟ 3芯)	3mm±10%	0～2.2	1個
～5	シールド	M12	直流2線式	2 (耐油性ケーブル、外径約φ3.8 0.3㎟ 2芯)	3mm±10%	0～2.2	1個
～5	非シールド	M12	直流3線式NPN	2 (耐油性ケーブル、外径約φ3.8 0.3㎟ 3芯)	4mm±10%	0～3.2	5個
6～10	シールド	M18	直流3線式NPN	2 (耐油性ケーブル、外径約φ3.8 0.3㎟ 3芯)	7mm±10%	0～5.6	1個
6～10	シールド	M18	直流2線式	2 (耐油性ケーブル、外径約φ3.8 0.3㎟ 2芯)	7mm±10%	0～5.6	1個
6～10	非シールド	M12	直流2線式	2 (耐油性ケーブル、外径約φ3.8 0.3㎟ 2芯)	8mm±10%	0～6.4	1個
6～10	シールド	M30	直流3線式NPN	2 (耐油性ケーブル、外径約φ6.0 0.5㎟ 3芯)	10mm±10%	0～8.1	1個
6～10	シールド	M30	直流2線式	2 (耐油性ケーブル、外径約φ6.0 0.5㎟ 2芯)	10mm±10%	0～8	1個
11～20	非シールド	M18	直流2線式	2 (耐油性ケーブル、外径約φ3.8 0.3㎟ 2芯)	14mm±10%	0～11.3	1個
11～20	非シールド	M30	直流2線式	2 (耐油性ケーブル、外径約φ6.0 0.5㎟ 2芯)	24mm±10%	0～19.4	1個

通常単価(税別) (税込単価)	通常出荷日

6,246円 ( 6,871円 )	在庫品1日目当日出荷可能
5,497円 ( 6,047円 )	在庫品1日目当日出荷可能
6,433円 ( 7,076円 )	7日目
7,966円 ( 8,763円 )	在庫品1日目当日出荷可能
7,224円 ( 7,946円 )	在庫品1日目当日出荷可能
6,123円 ( 6,735円 )	在庫品1日目当日出荷可能
9,196円 ( 10,116円 )	7日目
9,157円 ( 10,073円 )	在庫品1日目当日出荷可能
6,695円 ( 7,365円 )	在庫品1日目当日出荷可能
9,157円 ( 10,073円 )	7日目

詳細情報

基本情報

基本情報

【特長】
・360℃から見える動作表示LED
・埋込み形／非埋込み形、選択可能
・NO／NPN／PNP出力
・最大検出距離24mm

ご注意

材料や部材入手難などの影響により納期が不安定になっています。受注停止中の商品は、次回入荷の目途が立っていません。
商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。

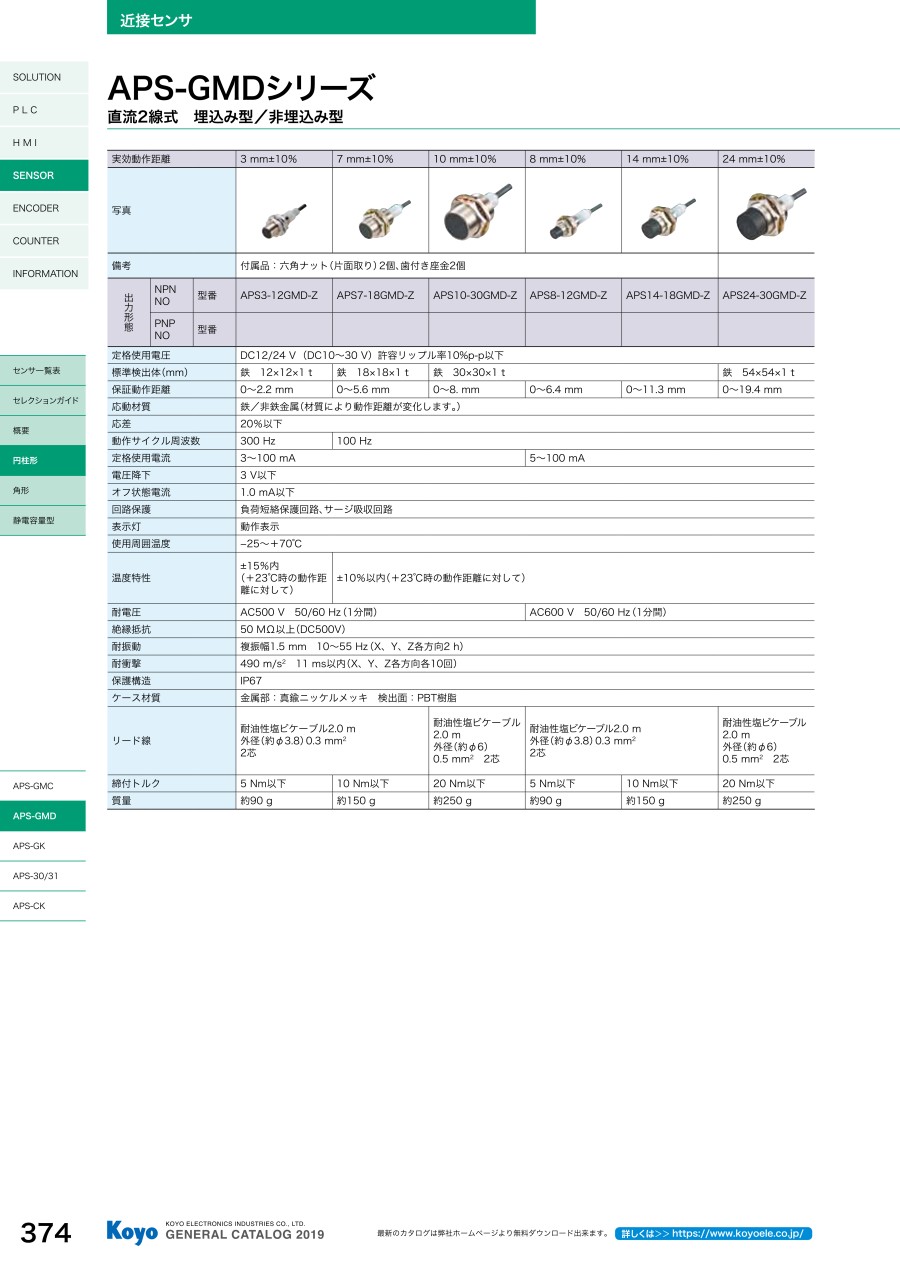

カタログ

カタログ (見開き版)

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
