ジェイテクトエレクトロニクス

APS-GMCシリーズ金属円柱直流2線式

カタログ |

数量スライド割引
一部当日出荷可能

通常単価(税別): 10,622円～11,843円

税込単価: 11,684円～13,027円

よく一緒に見られています

閲覧中の商品と併せてご検討ください

ジェイテクトエレクトロニクス

通常出荷日：在庫品1日目

【特長】・金属円柱直流2線式・リミットスイッチ感覚・2線式で省配線・0.55m...

近接センサ種類
ネジ型
検出距離（範囲） (mm)
～5
シールド
シールド
アンプの種類
内蔵型
電源の種類
DC
電源電圧 (V)
24 / 12
出力形式
直流2線式
動作モード
NO
保護構造
IP67

ご注意

材料や部材入手難などの影響により納期が不安定になっています。受注停止中の商品は、次回入荷の目途が立っていません。

未確定：候補が3型番あります。

商品情報
型番リスト
詳細情報
カタログ

商品情報

外形図

APS2-8GMC2-Z

APS3-12GMC2-Z

APS7-18GMC2-Z

製品仕様

型番		APS2-8GMC2-Z	APS3-12GMC2-Z	APS7-18GMC2-Z
出力形態		NO
実効動作距離		2mm±10%	3mm±10%	7mm±10%
備考		安定検出領域表示付き氏荷短絡保護回路付き
定格使用電圧		DC12/24V（DC10～30 V）
標準検出体（mm）		鉄 8×8×1t	鉄 12×12×1t	鉄 18×18×1t
保証動作距離		0～1.4mm	0～2.1mm	0～4.9mm
応動材質		鉄／非鉄金属（材質により動作距離が変化します。）
応差		動作距離の15%以下
動作サイクル周波数		2kHz	1.5kHz	500Hz
定格使用電流		3～100mA
電圧降下		3V以下
オフ状態電流		0.55mA以下
表示灯		動作表示：出力ON時赤色または緑色が点灯設定表示：安定検出領域内にて緑色点灯
使用周囲温度		-25～+70℃
温度特性		±10%以内（+25℃時の動作距離に対して）
耐露圧		AC1,00V 50/60Hz（1分間）
絶縁抵抗		50MΩ以上（DC500V）
耐振動		複振幅1.5mm 10～55Hz（X、Y、Z各方向2h）
耐衝撃		980m/s² 11ms以内（X、Y、Z各方向各10回）
保護構造		IP 67
ケース材質	ケース	ステンレス	黄銅ニッケルメッキ
	検出面	PBT	PBT
	表示灯	ナイロン	ナイロン
	コードプロテクト	PBT	PBT
リード線		耐油性塩ビケーブル2m 外径（約φ4.1） 0.3mm² 2芯		耐油性塩ビケーブル2m 外径（約φ5.7） 0.5 mm² 2芯
締付トルク		検出面から10mmの範囲：9Nm以下上記よりケーブル側の範囲：12Nm以下	検出面から10mmの範囲：20Nm以下上記よりケーブル側の範囲：30Nm以下	70Nm以下
質量		約50g	約60g	約130g

型番リスト

表示件数

型番

APS2-8GMC2-Z

APS3-12GMC2-Z

APS7-18GMC2-Z

ヘッドサイズ（センサ形状ネジ型）

コード長さ

(m)

実効動作距離

検出距離 L1詳細

(mm)

最小発注数量

M8	2 (耐油性ケーブル、外径約φ4.1 0.3㎟ 2芯)	2mm±10%	0～1.4	1個
M12	2 (耐油性ケーブル、外径約φ4.1 0.3㎟ 2芯)	3mm±10%	0～2.1	1個
M18	2 (耐油性ケーブル、外径約φ5.7 0.5㎟ 2芯)	7mm±10%	0～4.9	1個

通常単価(税別) (税込単価)	通常出荷日

11,489円 ( 12,638円 )	在庫品1日目当日出荷可能
11,843円 ( 13,027円 )	55日目
10,622円 ( 11,684円 )	7日目

詳細情報

基本情報

基本情報

【特長】
・金属円柱直流2線式
・リミットスイッチ感覚
・2線式で省配線
・0.55mA以下の省電力
・安定検出領域表示灯で確実な配置設定
・シンク／ソース対応

ご注意

材料や部材入手難などの影響により納期が不安定になっています。受注停止中の商品は、次回入荷の目途が立っていません。

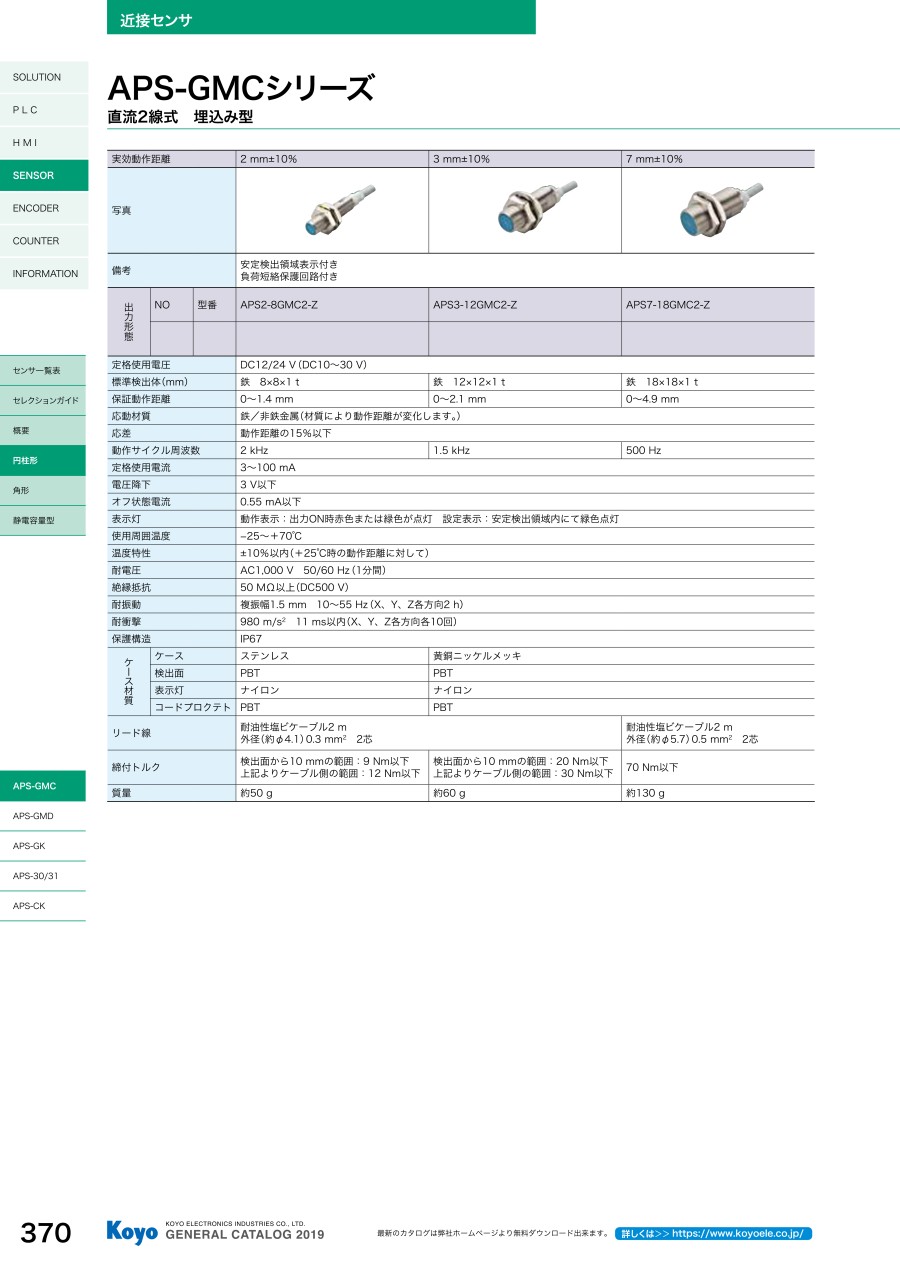

カタログ

カタログ (見開き版)

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
