日本ミニチュアカップリング

リジットカップリング ARCタイプアルミ合金製

カタログ |

数量スライド割引

通常単価(税別): 2,388円

税込単価: 2,627円

よく一緒に見られています

閲覧中の商品と併せてご検討ください

日本ミニチュアカップリング

通常出荷日：在庫品1日目

クランプ方式により軸固定を行うアルミ製リジットカップリング。【特長】・高ねじ...

最高回転数範囲 (r/min)
4001～10000
特性
高ネジレ剛性 / 高トルク / ゼロバックラッシュ / コンパクト
本体材質
アルミ合金
最高回転数 (r/min)
5000
タイプ
コレット
等速性
○

ARC-16-6X6

ARC-16-6X6の仕様・寸法情報

伝達トルク範囲(N・m)

0.05～1.00

標準在庫穴径（公差H8）d1(φ)

標準在庫穴径（公差H8）d2(φ)

外径 A(φ)

全長 E(mm)

最高回転数範囲(r/min)

4001～10000

特性

高ネジレ剛性 / 高トルク / ゼロバックラッシュ / コンパクト

本体材質

アルミ合金

伝達トルク(N・m)

0.5

最高回転数(r/min)

5000

慣性モーメント(kg・m2)

0.26X10^-4

タイプ

コレット

等速性

○

最大軸径 d1×d2(mm)

ボルト締付トルク(N/cm)

54.2

止めネジｺﾚｯﾄﾀｲﾌﾟ M

M2.6

RoHS?

商品情報
型番リスト
詳細情報
カタログ

商品情報

外形図

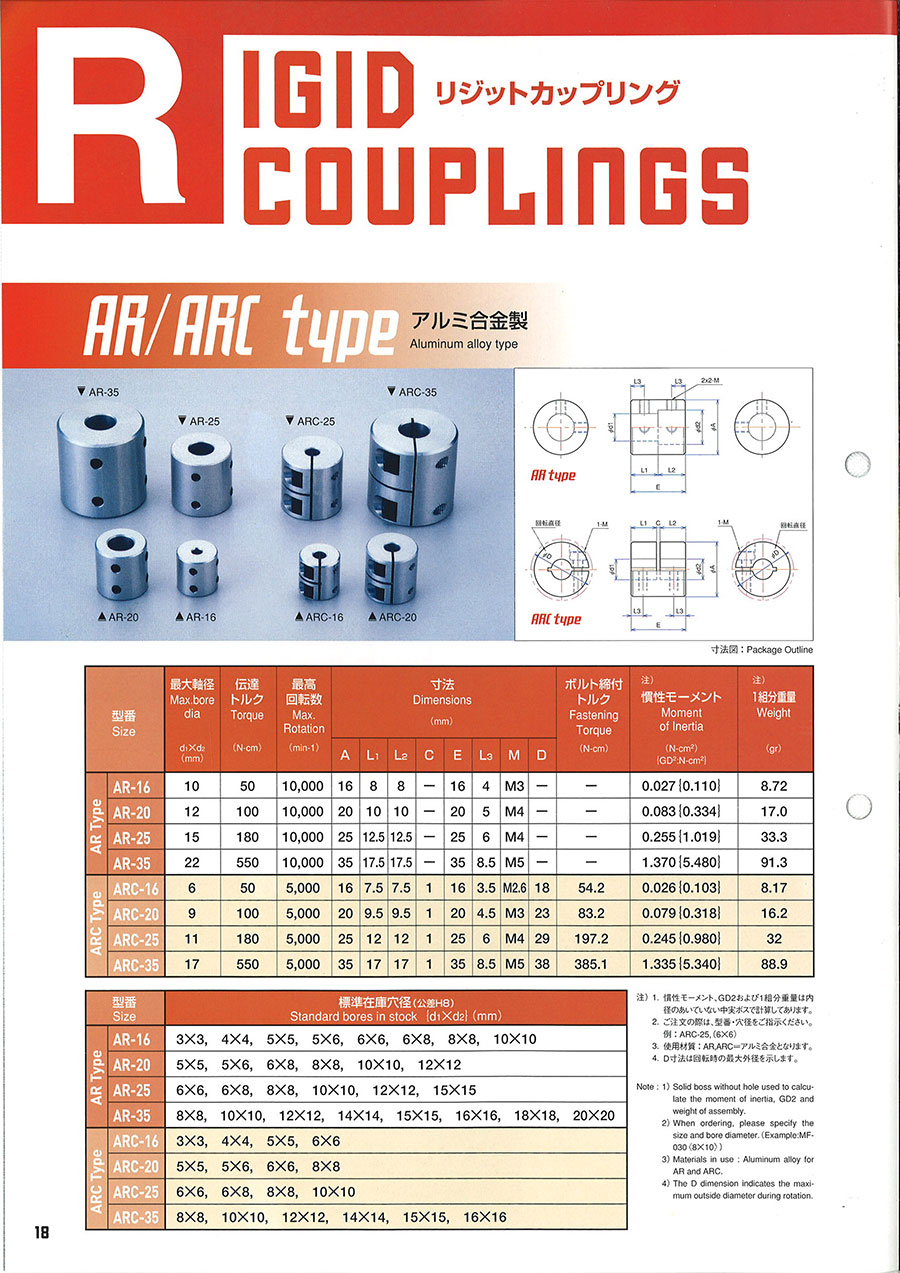

リジットカップリングシリーズARCタイプアルミ合金製の寸法図

製品仕様

コンパクト設計で安価。

規格表

型番 Size		最大軸径 Max.bore dia d₁×d₂ (mm)	伝達トルク Torque (N-cm)	最高回転数 Max. Rotation (min-1)	寸法 Dimensions (mm)								ボルト締付トルク Fastening Torque (N-cm)	注) 慣性モーメント Moment of lnertia (N-cm²) {GD²:N-cm²}	注) 1組分重量 Weight (gr)
型番 Size		最大軸径 Max.bore dia d₁×d₂ (mm)	伝達トルク Torque (N-cm)	最高回転数 Max. Rotation (min-1)	A	L₁	L₂	C	E	L₃	M	D	ボルト締付トルク Fastening Torque (N-cm)	注) 慣性モーメント Moment of lnertia (N-cm²) {GD²:N-cm²}	注) 1組分重量 Weight (gr)
ARC Type	ARC-16	6	50	5,000	16	7.5	7.5	1	16	3.5	M2.6	18	54.2	0.026{0.103}	8.17
	ARC-20	9	100	5,000	20	9.5	9.5	1	20	4.5	M3	23	83.2	0.079{0.318}	16.2
	ARC-25	11	180	5,000	25	12	12	1	25	6	M4	29	197.2	0.245{0.980}	32
	ARC-35	17	550	5,000	35	17	17	1	35	8.5	M5	38	385.1	1.335{5.340}	88.9

標準在庫穴径

型番 Size		標準在庫穴径(公差HB) Standard bores in stock{d₁×d₂}(mm)
ARC Type	ARC-16	3×3, 4×4, 5×5, 6×6,
	ARC-20	5×5, 5×6, 6×6 ,8×8,
	ARC-25	6×6, 6×8, 8×8, 10×10,
	ARC-35	8×8, 10×10, 12×12, 14×14, 15×15, 16×16,

慣性モーメント、GD2および1組分重量は内径のあいていない中実ポスで計算してあります。
使用材質はARC＝アルミ合金となります。
D寸法は回転時の最大外径を示します。
