日本ミニチュアカップリング

MFカップリング

カタログ |

通常単価(税別): 2,112円～4,873円

税込単価: 2,323円～5,360円

よく一緒に見られています

閲覧中の商品と併せてご検討ください

日本ミニチュアカップリング

通常出荷日：在庫品1日目

よく一緒に見られています

閲覧中の商品と併せてご検討ください

日本ミニチュアカップリング

通常出荷日：在庫品1日目

ゴム製のスリーブと亜鉛ダイキャスト製ハブから成る標準カップリング。【特長】・ス...

種類詳細
オルダムカップリング
種類
本体
用途
標準
本体材質
その他合金
許容偏角 (deg)
1
許容ミスアラインメント
偏角 / 偏心
最高回転数（範囲） (r/min)
2,001～4,000
緩衝部材質
ポリウレタン樹脂
使用温度範囲 (℃)
-10::60
最高回転数 (r/min)
3000
タイプ
セットスクリュー
その他合金種類
亜鉛ダイキャスト
フレキシビリティ
○
電気絶縁性
○
等速性
○

未確定：候補が62型番あります。

商品情報
型番リスト
詳細情報
カタログ

商品情報

内径、外径に設けられたスプラインが噛み合ってトルクを伝達するカップリング

MFカップリングの構造/軸への固定はセットスクリュー

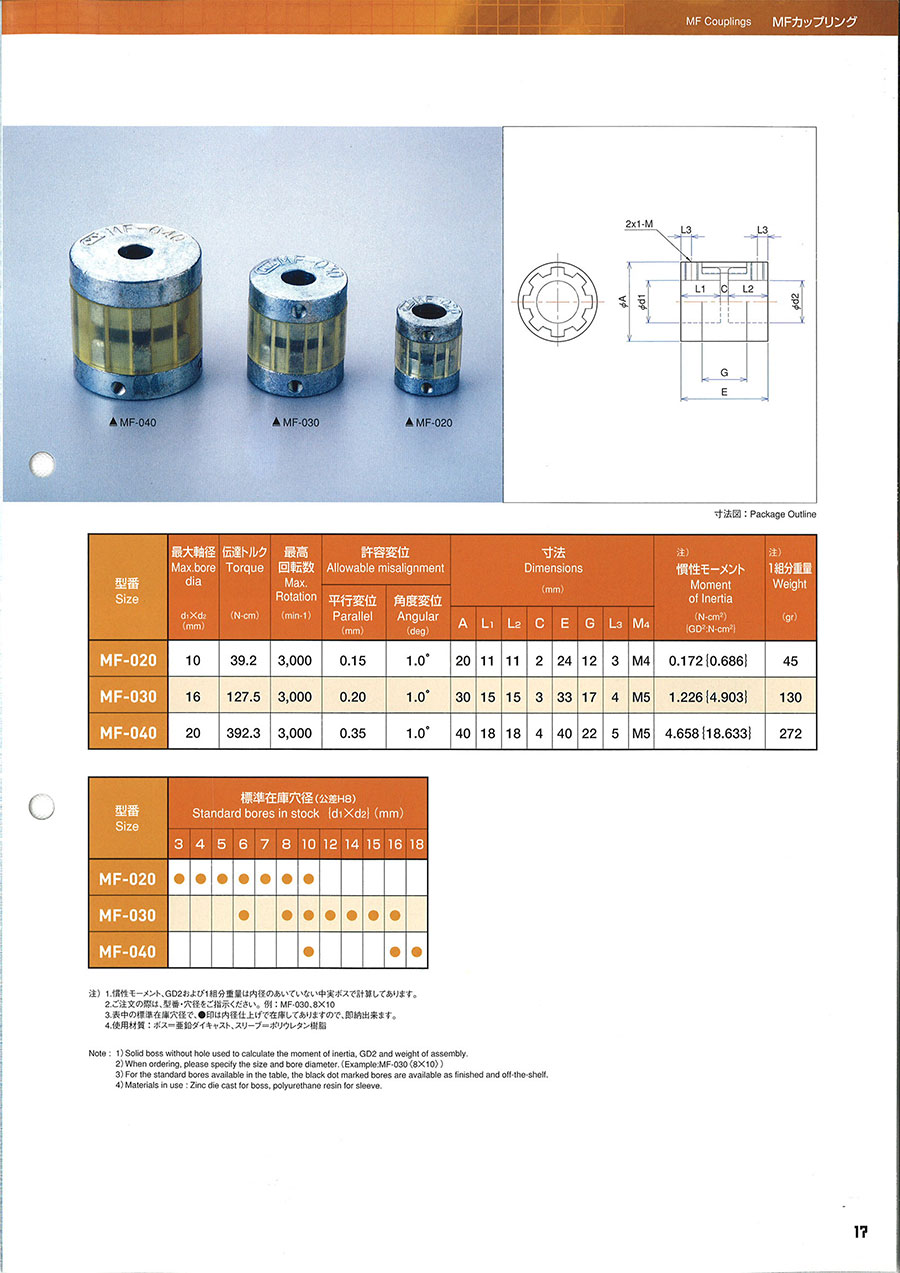

MFカップリングシリーズ

MFカップリングシリーズの外形図と仕様

MFカップリングシリーズの寸法図

型番 Size	最大軸径 Max.bore dia d₁×d₂ (mm)	伝達トルク Torque (N-cm)	最高回転数 Max.Rotation (min-1)	許容変位 Allowable misalignment		寸法 Dimensions (mm)								注) 慣性モーメント Moment of Inertia (N-cm²) {GD²N-cm²}	注) 1組分重量 Weight (gr)
				平行変位 Parallel (mm)	角度変位 Angular (deg)	寸法 Dimensions (mm)
				平行変位 Parallel (mm)	角度変位 Angular (deg)	A	L₁	L₂	C	E	G	L₃	M₄
MF-020	10	39.2	3,000	0.15	1.0゜	20	11	11	2	24	12	3	M4	0.172{0.686}	45
MF-030	16	127.5	3,000	0.20	1.0゜	30	15	15	3	33	17	4	M5	1.226{4.903}	130
MF-040	20	392.3	3,000	0.35	1.0゜	40	18	18	4	40	22	5	M5	4.658{18.633}	272

この商品の主な特長について

型番 Size	標準在庫穴径(公差HB) Standard bores in stock {d₁×d₂} （mm）
型番 Size	3	4	5	6	7	8	10	12	14	15	16	18
MF-020	●	●	●	●	●	●	●
MF-030				●		●	●	●	●	●	●
MF-040							●				●	●

注）

使用温度は、-10～+60℃です。
スリープはポリウレタン製のため、有機溶剤、酸およびガス等にふれる箇所で使用する場合は予めご照会下さい。
慣性モーメント、GD2および1組分重量は内径のあいていない中実ポスで計算してあります。
使用材質はポス＝亜鉛ダイキャスト、スリープ＝ポリウレタン樹脂。

型番リスト

表示件数

型番

軸穴径（加工済） D1

(φ)

許容トルク

(N・m)

軸穴径（加工済） D2

(φ)

許容トルク（範囲）

(N・m)

外径A

(φ)

全長W

(mm)

慣性モーメント

(kg・m2)

許容偏心

(mm)

許容偏心範囲

(mm)

最大軸径 d1×d2

(mm)

止めネジｾｯﾄｽｸﾘｭｰﾀｲﾌﾟ M

RoHS?

最小発注数量

3	0.392	3	～1.00	20	24	1.72X10^-4	0.15	0.02～0.2	10	M4	10	1個
3	0.392	4	～1.00	20	24	1.72X10^-4	0.15	0.02～0.2	10	M4	10	1個
3	0.392	5	～1.00	20	24	1.72X10^-4	0.15	0.02～0.2	10	M4	10	1個
3	0.392	6	～1.00	20	24	1.72X10^-4	0.15	0.02～0.2	10	M4	10	1個
3	0.392	7	～1.00	20	24	1.72X10^-4	0.15	0.02～0.2	10	M4	10	1個
3	0.392	8	～1.00	20	24	1.72X10^-4	0.15	0.02～0.2	10	M4	10	1個
3	0.392	10	～1.00	20	24	1.72X10^-4	0.15	0.02～0.2	10	M4	10	1個
4	0.392	4	～1.00	20	24	1.72X10^-4	0.15	0.02～0.2	10	M4	10	1個
4	0.392	5	～1.00	20	24	1.72X10^-4	0.15	0.02～0.2	10	M4	10	1個
4	0.392	6	～1.00	20	24	1.72X10^-4	0.15	0.02～0.2	10	M4	10	1個
4	0.392	7	～1.00	20	24	1.72X10^-4	0.15	0.02～0.2	10	M4	10	1個
4	0.392	8	～1.00	20	24	1.72X10^-4	0.15	0.02～0.2	10	M4	10	1個
4	0.392	10	～1.00	20	24	1.72X10^-4	0.15	0.02～0.2	10	M4	10	1個
5	0.392	5	～1.00	20	24	1.72X10^-4	0.15	0.02～0.2	10	M4	10	1個
5	0.392	6	～1.00	20	24	1.72X10^-4	0.15	0.02～0.2	10	M4	10	1個
5	0.392	7	～1.00	20	24	1.72X10^-4	0.15	0.02～0.2	10	M4	10	1個
5	0.392	8	～1.00	20	24	1.72X10^-4	0.15	0.02～0.2	10	M4	10	1個
5	0.392	10	～1.00	20	24	1.72X10^-4	0.15	0.02～0.2	10	M4	10	1個
6	0.392	6	～1.00	20	24	1.72X10^-4	0.15	0.02～0.2	10	M4	10	1個
6	0.392	7	～1.00	20	24	1.72X10^-4	0.15	0.02～0.2	10	M4	10	1個
6	0.392	8	～1.00	20	24	1.72X10^-4	0.15	0.02～0.2	10	M4	10	1個
6	0.392	10	～1.00	20	24	1.72X10^-4	0.15	0.02～0.2	10	M4	10	1個
7	0.392	7	～1.00	20	24	1.72X10^-4	0.15	0.02～0.2	10	M4	10	1個
7	0.392	8	～1.00	20	24	1.72X10^-4	0.15	0.02～0.2	10	M4	10	1個
7	0.392	10	～1.00	20	24	1.72X10^-4	0.15	0.02～0.2	10	M4	10	1個
8	0.392	8	～1.00	20	24	1.72X10^-4	0.15	0.02～0.2	10	M4	10	1個
8	0.392	10	～1.00	20	24	1.72X10^-4	0.15	0.02～0.2	10	M4	10	1個
10	0.392	10	～1.00	20	24	1.72X10^-4	0.15	0.02～0.2	10	M4	10	1個
6	1.275	6	1.01～3.00	30	33	12.26X10^-4	0.2	0.02～0.2	16	M5	10	1個
6	1.275	8	1.01～3.00	30	33	12.26X10^-4	0.2	0.02～0.2	16	M5	10	1個
6	1.275	10	1.01～3.00	30	33	12.26X10^-4	0.2	0.02～0.2	16	M5	10	1個
6	1.275	12	1.01～3.00	30	33	12.26X10^-4	0.2	0.02～0.2	16	M5	10	1個
6	1.275	14	1.01～3.00	30	33	12.26X10^-4	0.2	0.02～0.2	16	M5	10	1個
6	1.275	15	1.01～3.00	30	33	12.26X10^-4	0.2	0.02～0.2	16	M5	10	1個
6	1.275	16	1.01～3.00	30	33	12.26X10^-4	0.2	0.02～0.2	16	M5	10	1個
8	1.275	8	1.01～3.00	30	33	12.26X10^-4	0.2	0.02～0.2	16	M5	10	1個
8	1.275	10	1.01～3.00	30	33	12.26X10^-4	0.2	0.02～0.2	16	M5	10	1個
8	1.275	12	1.01～3.00	30	33	12.26X10^-4	0.2	0.02～0.2	16	M5	10	1個
8	1.275	14	1.01～3.00	30	33	12.26X10^-4	0.2	0.02～0.2	16	M5	10	1個
8	1.275	15	1.01～3.00	30	33	12.26X10^-4	0.2	0.02～0.2	16	M5	10	1個
8	1.275	16	1.01～3.00	30	33	12.26X10^-4	0.2	0.02～0.2	16	M5	10	1個
10	1.275	10	1.01～3.00	30	33	12.26X10^-4	0.2	0.02～0.2	16	M5	10	1個
10	1.275	12	1.01～3.00	30	33	12.26X10^-4	0.2	0.02～0.2	16	M5	10	1個
10	1.275	14	1.01～3.00	30	33	12.26X10^-4	0.2	0.02～0.2	16	M5	10	1個
10	1.275	15	1.01～3.00	30	33	12.26X10^-4	0.2	0.02～0.2	16	M5	10	1個
10	1.275	16	1.01～3.00	30	33	12.26X10^-4	0.2	0.02～0.2	16	M5	10	1個
12	1.275	12	1.01～3.00	30	33	12.26X10^-4	0.2	0.02～0.2	16	M5	10	1個
12	1.275	14	1.01～3.00	30	33	12.26X10^-4	0.2	0.02～0.2	16	M5	10	1個
12	1.275	15	1.01～3.00	30	33	12.26X10^-4	0.2	0.02～0.2	16	M5	10	1個
12	1.275	16	1.01～3.00	30	33	12.26X10^-4	0.2	0.02～0.2	16	M5	10	1個
14	1.275	14	1.01～3.00	30	33	12.26X10^-4	0.2	0.02～0.2	16	M5	10	1個
14	1.275	15	1.01～3.00	30	33	12.26X10^-4	0.2	0.02～0.2	16	M5	10	1個
14	1.275	16	1.01～3.00	30	33	12.26X10^-4	0.2	0.02～0.2	16	M5	10	1個
15	1.275	15	1.01～3.00	30	33	12.26X10^-4	0.2	0.02～0.2	16	M5	10	1個
15	1.275	16	1.01～3.00	30	33	12.26X10^-4	0.2	0.02～0.2	16	M5	10	1個
16	1.275	16	1.01～3.00	30	33	12.26X10^-4	0.2	0.02～0.2	16	M5	10	1個
10	3.923	10	3.01～5.00	40	40	46.58X10^-4	0.35	0.21～0.40	20	M5	10	1個
10	3.923	16	3.01～5.00	40	40	46.58X10^-4	0.35	0.21～0.40	20	M5	10	1個
10	3.923	18	3.01～5.00	40	40	46.58X10^-4	0.35	0.21～0.40	20	M5	10	1個
16	3.923	16	3.01～5.00	40	40	46.58X10^-4	0.35	0.21～0.40	20	M5	10	1個

通常単価(税別) (税込単価)	通常出荷日

2,112円 ( 2,323円 )	3日目
2,112円 ( 2,323円 )	3日目
2,112円 ( 2,323円 )	3日目
2,112円 ( 2,323円 )	3日目
2,112円 ( 2,323円 )	3日目
2,270円 ( 2,497円 )	3日目
2,270円 ( 2,497円 )	在庫品1日目当日出荷可能
2,119円 ( 2,331円 )	3日目
2,112円 ( 2,323円 )	3日目
2,112円 ( 2,323円 )	3日目
2,112円 ( 2,323円 )	3日目
2,112円 ( 2,323円 )	3日目
2,384円 ( 2,622円 )	在庫品1日目当日出荷可能
2,112円 ( 2,323円 )	3日目
2,112円 ( 2,323円 )	3日目
2,112円 ( 2,323円 )	3日目
2,112円 ( 2,323円 )	3日目
2,112円 ( 2,323円 )	3日目
2,112円 ( 2,323円 )	3日目
2,112円 ( 2,323円 )	3日目
2,112円 ( 2,323円 )	3日目
2,112円 ( 2,323円 )	3日目
2,112円 ( 2,323円 )	3日目
2,112円 ( 2,323円 )	3日目
2,112円 ( 2,323円 )	3日目
2,112円 ( 2,323円 )	3日目
2,112円 ( 2,323円 )	3日目
2,112円 ( 2,323円 )	3日目
3,231円 ( 3,554円 )	3日目
3,231円 ( 3,554円 )	3日目
3,231円 ( 3,554円 )	3日目
3,392円 ( 3,731円 )	3日目
3,231円 ( 3,554円 )	3日目
3,231円 ( 3,554円 )	3日目
3,231円 ( 3,554円 )	3日目
3,231円 ( 3,554円 )	3日目
3,231円 ( 3,554円 )	3日目
3,231円 ( 3,554円 )	3日目
3,231円 ( 3,554円 )	3日目
3,231円 ( 3,554円 )	3日目
3,231円 ( 3,554円 )	3日目
3,392円 ( 3,731円 )	3日目
3,231円 ( 3,554円 )	3日目
3,446円 ( 3,791円 )	3日目
3,231円 ( 3,554円 )	3日目
3,231円 ( 3,554円 )	3日目
3,231円 ( 3,554円 )	3日目
3,231円 ( 3,554円 )	3日目
3,231円 ( 3,554円 )	3日目
3,231円 ( 3,554円 )	3日目
3,372円 ( 3,709円 )	3日目
3,231円 ( 3,554円 )	3日目
3,231円 ( 3,554円 )	3日目
3,231円 ( 3,554円 )	3日目
3,231円 ( 3,554円 )	3日目
3,231円 ( 3,554円 )	3日目
4,873円 ( 5,360円 )	3日目
4,873円 ( 5,360円 )	3日目
4,873円 ( 5,360円 )	3日目
4,873円 ( 5,360円 )	3日目

基本情報

基本情報

ゴム製のスリーブと亜鉛ダイキャスト製ハブから成る標準カップリング。
【特長】
・スリーブとハブには、それぞれ内径、外径にスプラインが設けられており、これが噛み合ってトルクを伝達する。
・軸への固定はセットスクリューで行う。
【用途】
・コンベヤなどの定速搬送に最適。

カタログ

カタログ (見開き版)

商品担当おすすめ

ミスミ
回転軸ストレートタイプ
ミスミブランドの回転軸　ストレートタイプです。各種追加工にも対応しております。
ミスミ
駆動軸　ストレートタイプ
ミスミブランドの駆動軸　ストレートタイプです。高周波焼入れ品も取り揃え。　各種追加工にも対応しております。

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
