日本ミニチュアカップリング

スーパーゼロオルダムカップリング CCZタイプアルミ合金製

Name: スーパーゼロオルダムカップリング CCZタイプ アルミ合金製
Brand: 日本ミニチュアカップリング
SKU: 221000569870
Rating: 4 (1 reviews)

カタログ |

数量スライド割引
一部当日出荷可能

平均満足度4.0

この商品のレビューをみる（1件）

この商品のFAQをみる（1件）

通常単価(税別): 2,442円～16,285円

税込単価: 2,686円～17,914円

よく一緒に見られています

閲覧中の商品と併せてご検討ください

日本ミニチュアカップリング

スーパーゼロオルダムカップリング MCZタイプアルミ合金製

通常価格(税別)： 4,548円 (税込価格：5,003円)

通常出荷日：在庫品1日目

よく一緒に見られています

閲覧中の商品と併せてご検討ください

日本ミニチュアカップリング

スーパーゼロオルダムカップリング SCZタイプステンレス製

通常価格(税別)： 7,790円 (税込価格：8,569円)

通常出荷日：3 日目～

クランプタイプのアルミ製オルダムの標準カップリング。【特長】・軸全体を締め付...

詳細情報を確認する

種類詳細
スーパーゼロオルダムカップリング
種類
本体
用途
標準
本体材質
アルミ合金
許容偏角 (deg)
1
許容ミスアラインメント
偏角 / 偏心
最高回転数（範囲） (r/min)
10,001～78,000
緩衝部材質
エンジニアリング樹脂
許容偏心範囲 (mm)
1.1～3.0
タイプ
コレット
フレキシビリティ
○
電気絶縁性
○
等速性
○

ご注意

掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
ミスミでは標準在庫穴径のみの対応で、ミリ寸法／インチ寸法の組み合わせはできません。

未確定：候補が529型番あります。

商品情報
型番リスト
詳細情報

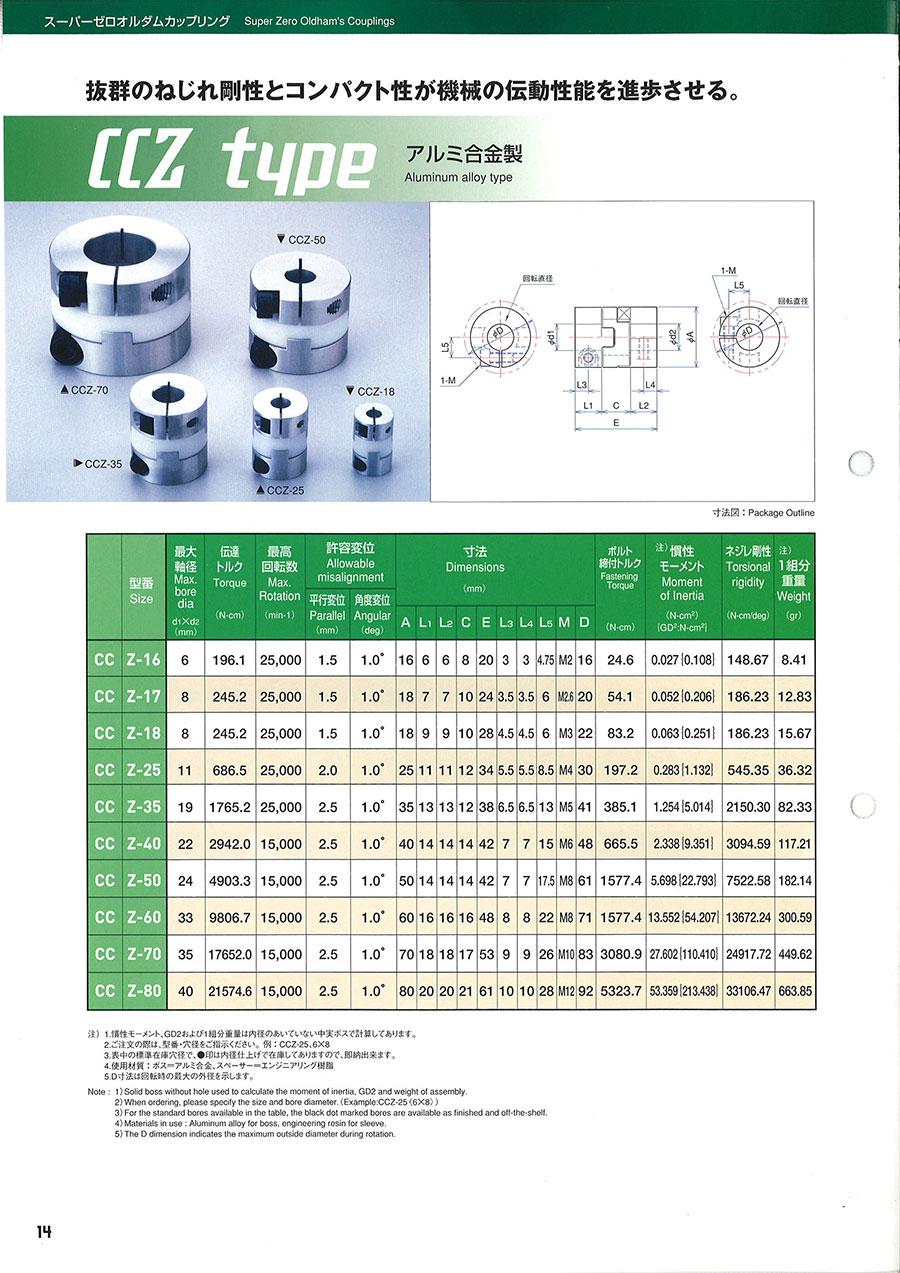

カタログ

商品情報

外形図

製品仕様

軸全体を締め付けることによりスベリを防止。

規格表

型番 size	最大軸径 Max.bore dia d₁×d₂ (mm)	伝達卜ルク Torque (N-cm)	最高回転数 Max. Rotation (min-1)	許容変位 Allowable misalignment		寸法 Dimensions (mm)
				平行変位 Parallel (mm)	角度変位 Angular (deg)	寸法 Dimensions (mm)
				平行変位 Parallel (mm)	角度変位 Angular (deg)	A	L₁	L₂	C	E	L₃	L₄	L₅	M	D
CCZ-16	6	196.1	25,000	1.5	1.0゜	16	6	6	8	20	3	3	4.75	M2	16
CCZ-17	8	245.2	25,000	1.5	1.0゜	18	7	7	10	24	3.5	3.5	6	M2.6	20
CCZ-18	8	245.2	25,000	1.5	1.0゜	18	9	9	10	28	4.5	4.5	6	M3	22
CCZ-25	11	686.5	25,000	2.0	1.0゜	25	11	11	12	34	5.5	5.5	8.5	M4	30
CCZ-35	19	1765.2	25,000	2.5	1.0゜	35	13	13	12	38	6.5	6.5	13	M5	41
CCZ-40	22	2942.0	15,000	2.5	1.0゜	40	14	14	14	42	7	7	15	M6	48
CCZ-50	24	4903.3	15,000	2.5	1.0゜	50	14	14	14	42	7	7	17.5	M8	61
CCZ-60	33	9806.7	15,000	2.5	1.0゜	60	16	16	16	48	8	8	22	M8	71
CCZ-70	35	17652.0	15,000	2.5	1.0゜	70	18	18	17	53	9	9	26	M10	83
CCZ-80	40	21574.6	15,000	2.5	1.0゜	80	20	20	21	61	10	10	28	M12	92

型番 size	ポルト締付トルク Fastening Torque (N-cm)	^注)慣性モ一メント Moment of Inertia (N-cm²) {GD²:N-cm²}	ネジレ剛性 Torsional rigidity (N-cm/deg)	^注)1組分重量Weight (gr)
CCZ-16	24.6	0.027{0.108}	148.67	8.41
CCZ-17	54.1	0.052{0.206}	186.23	12.83
CCZ-18	83.2	0.063{0.251}	186.23	15.67
CCZ-25	197.2	0.283{1.132}	545.35	36.32
CCZ-35	385.1	1.254{5.014}	2150.30	82.33
CCZ-40	665.5	2.338{9.351}	3094.59	117.21
CCZ-50	1577.4	5.698{22.793}	7522.58	182.14
CCZ-60	1577.4	13.552{54.207}	13672.24	300.59
CCZ-70	3080.9	27.602{110.410}	24917.72	449.62
CCZ-80	5323.7	53.359{213.438}	33106.47	663.85

慣性モーメント、GD2および1組分重量は内径のあいていない中実ボスで計算
使用材質：ボス=アルミ合金、スペーサー=エンジニアリング樹脂
D寸法は回転時の最大の外径を示す

標準在庫穴径(公差H8)

型番 Size	標準在庫穴径(公差H8) Standard bores in stock {d₁×d₂} (mm)
型番 Size	3	4	5	6	7	8	9	9.5	10	11	12	13	14	15	16	17	18	19
CCZ-16	●	●	●	●	-	-	-	-	-	-	-	-	-	-	-	-	-	-
CCZ-17	●	●	●	●	●	●	-	-	-	-	-	-	-	-	-	-	-	-
CCZ-18	●	●	●	●	●	●	-	-	-	-	-	-	-	-	-	-	-	-
CCZ-25	-	-	●	●	●	●	●	●	●	●	-	-	-	-	-	-	-	-
CCZ-35	-	-	-	●	-	●	●	●	●	●	●	●	●	●	●	●	●	●
CCZ-40	-	-	-	-	-	●	-	-	●	-	●	-	●	●	●	●	●	●
CCZ-50	-	-	-	-	-	●	-	-	●	-	●	-	●	●	●	●	●	●
CCZ-60	-	-	-	-	-	-	-	-	-	-	-	-	●	●	●	-	●	●
CCZ-70	-	-	-	-	-	-	-	-	-	-	●	-	-	●	●	●	-	●
CCZ-80	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-

型番 Size	標準在庫穴径(公差H8) Standard bores in stock {d₁×d₂} (mm)
型番 Size	20	22	24	25	28	30	35	36	38	40
CCZ-16	-	-	-	-	-	-	-	-	-	-
CCZ-17	-	-	-	-	-	-	-	-	-	-
CCZ-18	-	-	-	-	-	-	-	-	-	-
CCZ-25	-	-	-	-	-	-	-	-	-	-
CCZ-35	-	-	-	-	-	-	-	-	-	-
CCZ-40	●	●	-	-	-	-	-	-	-	-
CCZ-50	●	●	●	-	-	-	-	-	-	-
CCZ-60	●	●	●	●	●	●	-	-	-	-
CCZ-70	●	●	●	●	●	●	●	-	-	-
CCZ-80	●	-	-	-	●	●	●	●	●	●

型番 Size	インチ系列(公差H8) Inches {d₁×d₂} (mm)
型番 Size	3.17	4.76	6.35	7.93	9.52	12.7	15.875
CCZ-16	-	-	-	-	-	-	-
CCZ-17	-	-	-	-	-	-	-
CCZ-18	●	●	●	-	-	-	-
CCZ-25	-	-	●	●	●	-	-
CCZ-35	-	-	-	-	●	●	●
CCZ-40	-	-	-	-	-	-	-
CCZ-50	-	-	-	-	-	-	-
CCZ-60	-	-	-	-	-	-	-
CCZ-70	-	-	-	-	-	-	-
CCZ-80	-	-	-	-	-	-	-

型番リスト

表示件数

...

型番

軸穴径（加工済） D1

(φ)

許容トルク

(N・m)

軸穴径（加工済） D2

(φ)

許容トルク（範囲）

(N・m)

外径A

(φ)

全長W

(mm)

慣性モーメント

(kg・m2)

許容偏心

(mm)

最高回転数

(r/min)

最大軸穴径（下穴品） D1max

(φ)

最大軸穴径（下穴品） D2max

(φ)

ネジレ剛性

(N-mm/deg)

最大軸径 d1×d2

(mm)

ボルト締付トルク

(N/cm)

止めネジｺﾚｯﾄﾀｲﾌﾟ M

RoHS?

最小発注数量

3	1.961	3	1.01～3.00	16	20	0.27X10^-4	1.5	25000	-	-	1486.7	6	24.6	M2	10	1個
3	1.961	4	1.01～3.00	16	20	0.27X10^-4	1.5	25000	-	-	1486.7	6	24.6	M2	10	1個
3	1.961	5	1.01～3.00	16	20	0.27X10^-4	1.5	25000	-	-	1486.7	6	24.6	M2	10	1個
3	1.961	6	1.01～3.00	16	20	0.27X10^-4	1.5	25000	-	-	1486.7	6	24.6	M2	10	1個
4	1.961	4	1.01～3.00	16	20	0.27X10^-4	1.5	25000	-	-	1486.7	6	24.6	M2	10	1個
4	1.961	5	1.01～3.00	16	20	0.27X10^-4	1.5	25000	-	-	1486.7	6	24.6	M2	10	1個
4	1.961	6	1.01～3.00	16	20	0.27X10^-4	1.5	25000	-	-	1486.7	6	24.6	M2	10	1個
5	1.961	5	1.01～3.00	16	20	0.27X10^-4	1.5	25000	-	-	1486.7	6	24.6	M2	10	1個
5	1.961	6	1.01～3.00	16	20	0.27X10^-4	1.5	25000	-	-	1486.7	6	24.6	M2	10	1個
6	1.961	6	1.01～3.00	16	20	0.27X10^-4	1.5	25000	-	-	1486.7	6	24.6	M2	10	1個
3	2.452	3	1.01～3.00	18	24	0.52X10^-4	1.5	25000	-	-	1862.3	8	54.1	M2.6	10	1個
3	2.452	4	1.01～3.00	18	24	0.52X10^-4	1.5	25000	-	-	1862.3	8	54.1	M2.6	10	1個
3	2.452	5	1.01～3.00	18	24	0.52X10^-4	1.5	25000	-	-	1862.3	8	54.1	M2.6	10	1個
3	2.452	6	1.01～3.00	18	24	0.52X10^-4	1.5	25000	-	-	1862.3	8	54.1	M2.6	10	1個
3	2.452	7	1.01～3.00	18	24	0.52X10^-4	1.5	25000	-	-	1862.3	8	54.1	M2.6	10	1個
3	2.452	8	1.01～3.00	18	24	0.52X10^-4	1.5	25000	-	-	1862.3	8	54.1	M2.6	10	1個
4	2.452	4	1.01～3.00	18	24	0.52X10^-4	1.5	25000	-	-	1862.3	8	54.1	M2.6	10	1個
4	2.452	5	1.01～3.00	18	24	0.52X10^-4	1.5	25000	-	-	1862.3	8	54.1	M2.6	10	1個
4	2.452	6	1.01～3.00	18	24	0.52X10^-4	1.5	25000	-	-	1862.3	8	54.1	M2.6	10	1個
4	2.452	7	1.01～3.00	18	24	0.52X10^-4	1.5	25000	-	-	1862.3	8	54.1	M2.6	10	1個
4	2.452	8	1.01～3.00	18	24	0.52X10^-4	1.5	25000	-	-	1862.3	8	54.1	M2.6	10	1個
5	2.452	5	1.01～3.00	18	24	0.52X10^-4	1.5	25000	-	-	1862.3	8	54.1	M2.6	10	1個
5	2.452	6	1.01～3.00	18	24	0.52X10^-4	1.5	25000	-	-	1862.3	8	54.1	M2.6	10	1個
5	2.452	7	1.01～3.00	18	24	0.52X10^-4	1.5	25000	-	-	1862.3	8	54.1	M2.6	10	1個
5	2.452	8	1.01～3.00	18	24	0.52X10^-4	1.5	25000	-	-	1862.3	8	54.1	M2.6	10	1個
6	2.452	6	1.01～3.00	18	24	0.52X10^-4	1.5	25000	-	-	1862.3	8	54.1	M2.6	10	1個
6	2.452	7	1.01～3.00	18	24	0.52X10^-4	1.5	25000	-	-	1862.3	8	54.1	M2.6	10	1個
6	2.452	8	1.01～3.00	18	24	0.52X10^-4	1.5	25000	-	-	1862.3	8	54.1	M2.6	10	1個
7	2.452	7	1.01～3.00	18	24	0.52X10^-4	1.5	25000	-	-	1862.3	8	54.1	M2.6	10	1個
7	2.452	8	1.01～3.00	18	24	0.52X10^-4	1.5	25000	-	-	1862.3	8	54.1	M2.6	10	1個
8	2.452	8	1.01～3.00	18	24	0.52X10^-4	1.5	25000	-	-	1862.3	8	54.1	M2.6	10	1個
3	2.452	3	1.01～3.00	18	28	0.63X10^-4	1.5	25000	-	-	1862.3	8	83.2	M3	10	1個
3	2.452	4	1.01～3.00	18	28	0.63X10^-4	1.5	25000	-	-	1862.3	8	83.2	M3	10	1個
3	2.452	5	1.01～3.00	18	28	0.63X10^-4	1.5	25000	-	-	1862.3	8	83.2	M3	10	1個
3	2.452	6	1.01～3.00	18	28	0.63X10^-4	1.5	25000	-	-	1862.3	8	83.2	M3	10	1個
3	2.452	7	1.01～3.00	18	28	0.63X10^-4	1.5	25000	-	-	1862.3	8	83.2	M3	10	1個
3	2.452	8	1.01～3.00	18	28	0.63X10^-4	1.5	25000	-	-	1862.3	8	83.2	M3	10	1個
3.17	2.452	3.17	1.01～3.00	18	28	0.63X10^-4	1.5	25000	-	-	1862.3	8	83.2	M3	10	1個
3.17	2.452	4.76	1.01～3.00	18	28	0.63X10^-4	1.5	25000	-	-	1862.3	8	83.2	M3	10	1個
3.17	2.452	6.35	1.01～3.00	18	28	0.63X10^-4	1.5	25000	-	-	1862.3	8	83.2	M3	10	1個
4	2.452	4	1.01～3.00	18	28	0.63X10^-4	1.5	25000	-	-	1862.3	8	83.2	M3	10	1個
4	2.452	5	1.01～3.00	18	28	0.63X10^-4	1.5	25000	-	-	1862.3	8	83.2	M3	10	1個
4	2.452	6	1.01～3.00	18	28	0.63X10^-4	1.5	25000	-	-	1862.3	8	83.2	M3	10	1個
4	2.452	7	1.01～3.00	18	28	0.63X10^-4	1.5	25000	-	-	1862.3	8	83.2	M3	10	1個
4	2.452	8	1.01～3.00	18	28	0.63X10^-4	1.5	25000	-	-	1862.3	8	83.2	M3	10	1個
4.76	2.452	4.76	1.01～3.00	18	28	0.63X10^-4	1.5	25000	-	-	1862.3	8	83.2	M3	10	1個
4.76	2.452	6.35	1.01～3.00	18	28	0.63X10^-4	1.5	25000	-	-	1862.3	8	83.2	M3	10	1個
5	2.452	5	1.01～3.00	18	28	0.63X10^-4	1.5	25000	-	-	1862.3	8	83.2	M3	10	1個
5	2.452	6	1.01～3.00	18	28	0.63X10^-4	1.5	25000	-	-	1862.3	8	83.2	M3	10	1個
5	2.452	7	1.01～3.00	18	28	0.63X10^-4	1.5	25000	-	-	1862.3	8	83.2	M3	10	1個
5	2.452	8	1.01～3.00	18	28	0.63X10^-4	1.5	25000	-	-	1862.3	8	83.2	M3	10	1個
6	2.452	6	1.01～3.00	18	28	0.63X10^-4	1.5	25000	-	-	1862.3	8	83.2	M3	10	1個
6	2.452	7	1.01～3.00	18	28	0.63X10^-4	1.5	25000	-	-	1862.3	8	83.2	M3	10	1個
6	2.452	8	1.01～3.00	18	28	0.63X10^-4	1.5	25000	-	-	1862.3	8	83.2	M3	10	1個
6.35	2.452	6.35	1.01～3.00	18	28	0.63X10^-4	1.5	25000	-	-	1862.3	8	83.2	M3	10	1個
7	2.452	7	1.01～3.00	18	28	0.63X10^-4	1.5	25000	-	-	1862.3	8	83.2	M3	10	1個
7	2.452	8	1.01～3.00	18	28	0.63X10^-4	1.5	25000	-	-	1862.3	8	83.2	M3	10	1個
8	2.452	8	1.01～3.00	18	28	0.63X10^-4	1.5	25000	-	-	1862.3	8	83.2	M3	10	1個
5	6.865	5	5.01～10.00	25	34	2.83X10^-4	2	25000	-	-	5453.5	11	197.2	M4	10	1個
5	6.865	6	5.01～10.00	25	34	2.83X10^-4	2	25000	-	-	5453.5	11	197.2	M4	10	1個

通常単価(税別) (税込単価)	通常出荷日

2,724円 ( 2,996円 )	3日目
2,724円 ( 2,996円 )	3日目
2,724円 ( 2,996円 )	3日目
2,859円 ( 3,145円 )	3日目
2,724円 ( 2,996円 )	3日目
2,724円 ( 2,996円 )	3日目
2,724円 ( 2,996円 )	3日目
2,859円 ( 3,145円 )	3日目
2,724円 ( 2,996円 )	3日目
2,859円 ( 3,145円 )	3日目
3,180円 ( 3,498円 )	3日目
3,180円 ( 3,498円 )	3日目
3,180円 ( 3,498円 )	3日目
3,180円 ( 3,498円 )	3日目
3,180円 ( 3,498円 )	3日目
3,338円 ( 3,672円 )	3日目
3,180円 ( 3,498円 )	3日目
3,180円 ( 3,498円 )	3日目
3,180円 ( 3,498円 )	3日目
3,338円 ( 3,672円 )	3日目
3,338円 ( 3,672円 )	3日目
3,180円 ( 3,498円 )	3日目
3,180円 ( 3,498円 )	3日目
3,180円 ( 3,498円 )	3日目
2,442円 ( 2,686円 )	3日目
3,180円 ( 3,498円 )	3日目
3,180円 ( 3,498円 )	3日目
3,338円 ( 3,672円 )	3日目
3,180円 ( 3,498円 )	3日目
3,180円 ( 3,498円 )	3日目
3,338円 ( 3,672円 )	3日目
5,173円 ( 5,690円 )	3日目
5,173円 ( 5,690円 )	3日目
5,173円 ( 5,690円 )	3日目
5,173円 ( 5,690円 )	3日目
5,173円 ( 5,690円 )	3日目
5,173円 ( 5,690円 )	3日目
5,173円 ( 5,690円 )	3日目
5,173円 ( 5,690円 )	3日目
5,173円 ( 5,690円 )	3日目
5,173円 ( 5,690円 )	3日目
5,173円 ( 5,690円 )	3日目
5,173円 ( 5,690円 )	3日目
5,173円 ( 5,690円 )	3日目
5,173円 ( 5,690円 )	3日目
5,173円 ( 5,690円 )	3日目
5,173円 ( 5,690円 )	3日目
5,173円 ( 5,690円 )	3日目
5,173円 ( 5,690円 )	3日目
5,173円 ( 5,690円 )	3日目
5,173円 ( 5,690円 )	3日目
5,173円 ( 5,690円 )	3日目
5,173円 ( 5,690円 )	3日目
5,173円 ( 5,690円 )	3日目
5,173円 ( 5,690円 )	3日目
5,173円 ( 5,690円 )	3日目
5,173円 ( 5,690円 )	3日目
5,173円 ( 5,690円 )	3日目
5,910円 ( 6,501円 )	3日目
5,910円 ( 6,501円 )	3日目

...

基本情報

基本情報

クランプタイプのアルミ製オルダムの標準カップリング。
【特長】
・軸全体を締め付けることによりスベリを防止。
・スーパーゼロオルダムカップリングは加工精度の向上でバックラッシュゼロを実現。
・より強く、よりコンパクトな設計のため、今まで使用のできなかった精度の高い機器にも使用できる。
・使用材質は、スペーサはエンジニアリング樹脂、ハブにはアルミ合金（表面アルマイト処理済）を使用。
【用途】
・コンベヤなどの軽搬送、位置決め搬送に利用可能。

ご注意

掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
ミスミでは標準在庫穴径のみの対応で、ミリ寸法／インチ寸法の組み合わせはできません。

カタログ

カタログ (見開き版)

商品担当おすすめ

ミスミ
カップリング　オルダム形クランビングタイプ/セットスクリュータイプ
オルダムタイプのフレキシブルカップリング。偏心・偏角の許容が可能
ミスミ
カップリング防振ゴムタイプ
両側のアルミニウムハブを高減衰能ゴムで成型した、完全一体構造。

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。

スーパーゼロオルダムカップリング CCZタイプアルミ合金製のレビュー

4平均満足度：4.01件のレビュー

星5
0%
星4
100%
星3
0%
星2
0%
星1
0%

カップリング

満足度：4.02019/05/26

価格はそれなりにしますが、けっこう丈夫な商品なのでそこを重視して購入しました。

0人が参考にしています。

1件全て見る

よくあるご質問（FAQ）

Q軸はどれくらい差し込むのですか？

どちらの軸もハブの厚さ分を差し込んでください。少ないとスリップが生じることがあります。長すぎるとスペーサに干渉してしまう可能性があります。

この商品を見た人は、こんな商品も見ています

	今見ている商品スーパーゼロオルダムカップリング CCZタイプアルミ合金製	スーパーゼロオルダムカップリング MCZタイプアルミ合金製	スーパーゼロオルダムカップリング SCZタイプステンレス製	カップリング　オルダム形セットスクリュータイプ	カップリング　スリーブ形セットスクリュータイプ	カップリング　高剛性オルダム形セットスクリュータイプ
メーカー	日本ミニチュアカップリング	日本ミニチュアカップリング	日本ミニチュアカップリング	ミスミ	ミスミ	ミスミ
通常価格	2,442円-	4,548円 -	7,790円 -	-	-	-
通常出荷日	在庫品1日目〜	在庫品1日目〜	3日目〜	3日目	3日目	3日目
種類詳細	スーパーゼロオルダムカップリング	スーパーゼロオルダムカップリング	スーパーゼロオルダムカップリング	オルダム形	オルダム形	オルダム形
種類	本体	本体	本体	本体	本体	本体
用途	標準	標準	標準	標準	標準	標準
本体材質	アルミ合金	アルミ合金	ステンレス	SUS304焼結合金	亜鉛合金	SUS304焼結合金
許容偏角(deg)	1	1	1	3	2	1.5
