日本ミニチュアカップリング

スーパーゼロオルダムカップリング MCZタイプアルミ合金製

カタログ |

この商品のFAQをみる（1件）

通常単価(税別): 4,548円～12,214円

税込単価: 5,003円～13,435円

よく一緒に見られています

閲覧中の商品と併せてご検討ください

日本ミニチュアカップリング

通常出荷日：在庫品1日目

よく一緒に見られています

閲覧中の商品と併せてご検討ください

日本ミニチュアカップリング

通常出荷日：在庫品1日目

クランプタイプのアルミ製オルダム標準カップリング。【特長】・軸をセットスクリ...

種類詳細
スーパーゼロオルダムカップリング
種類
本体
用途
標準
本体材質
アルミ合金
許容偏角 (deg)
1
許容ミスアラインメント
偏角 / 偏心
緩衝部材質
エンジニアリング樹脂
許容偏心範囲 (mm)
1.1～3.0
タイプ
セットスクリュー＋コレット
フレキシビリティ
○
電気絶縁性
○
等速性
○

ご注意

掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。

未確定：候補が521型番あります。

商品情報
型番リスト
詳細情報

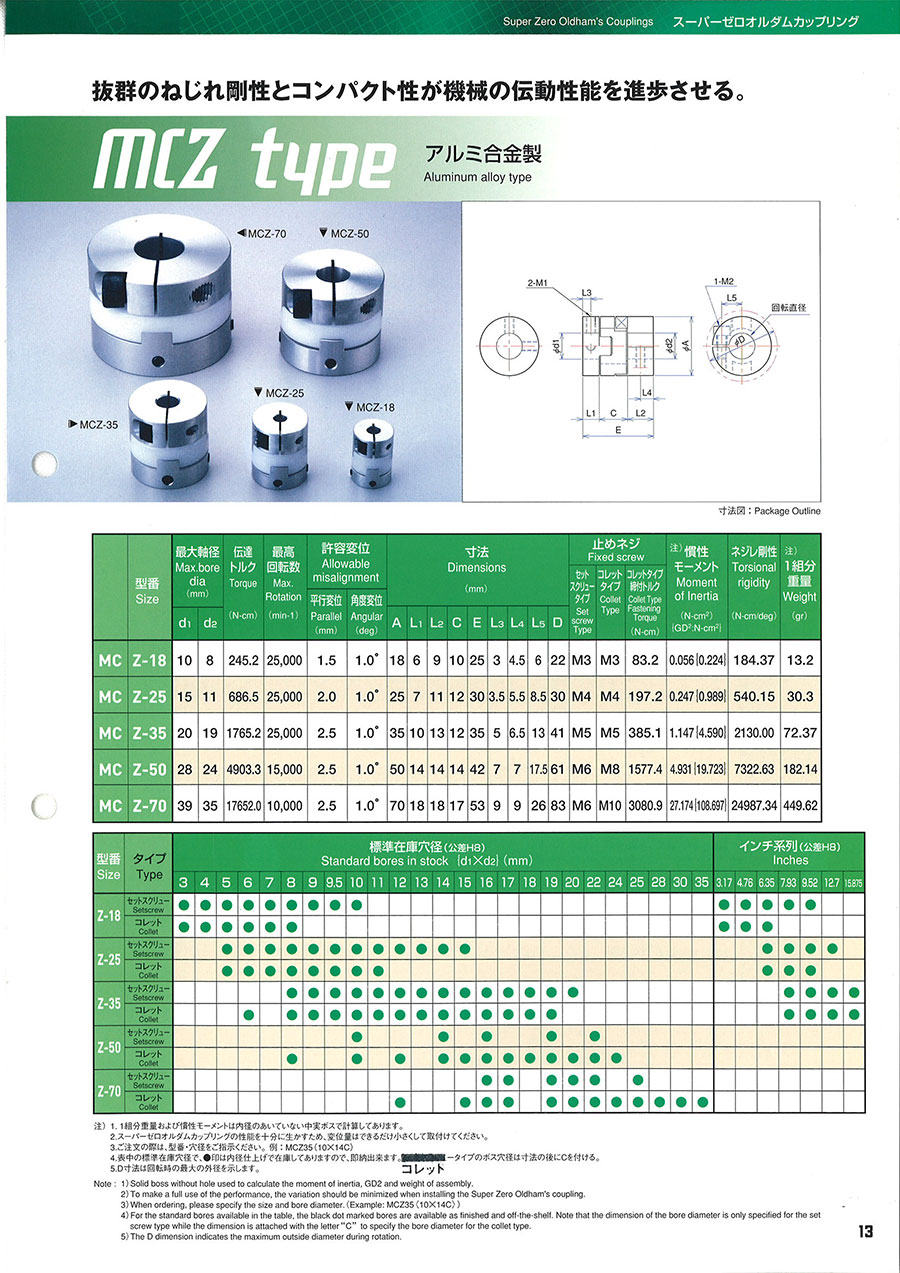

カタログ

商品情報

外形図

スーパーゼロオルダムカップリングシリーズMCZタイプアルミ合金製の寸法図

製品仕様

抜群のねじれ剛性とコンパクト性

規格表

	型番 Size	最大軸径 Max.bore dia （mm）		伝達トルク Torque （N-cm）	最高回転数 Max. Rotation （min-1）	許容変位 Allowable misalignment		寸法 Dimensions （mm）
	型番 Size	d₁	d₂	伝達トルク Torque （N-cm）	最高回転数 Max. Rotation （min-1）	平行変位 Parallel （mm）	角度変位 Angular （deg）	A	L₁	L₂	C	E	L₃	L₄	L₅	D
MC	Z-18	10	8	245.2	25,000	1.5	1.0゜	18	6	9	10	25	3	4.5	6	22
MC	Z-25	15	11	686.5	25,000	2.0	1.0゜	25	7	11	12	30	3.5	5.5	8.5	30
MC	Z-35	20	19	1765.2	25,000	2.5	1.0゜	35	10	13	12	35	5	6.5	13	41
MC	Z-50	28	24	4903.3	15,000	2.5	1.0゜	50	14	14	14	42	7	7	17.5	61
MC	Z-70	39	35	17652.0	10,000	2.5	1.0゜	70	18	18	17	53	9	9	26	83

	型番 Size	止めネジ Fixed screw			^注）慣性モーメント Moment of lnertia （N-cm²） {GD²:N-cm²}	ネジレ剛性 Torsional rigidity （N-cm/deg）	^注） 1組分重量 Weight （gr）
	型番 Size	セットスクリュータイプ Set screw Type	コレットタイプ Coket Type	コレットタイプ締付トルク ● Type ●ning ● (N-cm)	^注）慣性モーメント Moment of lnertia （N-cm²） {GD²:N-cm²}	ネジレ剛性 Torsional rigidity （N-cm/deg）	^注） 1組分重量 Weight （gr）
MC	Z-18	M3	M3	83.2	0.056{0.224}	184.37	13.2
MC	Z-25	M4	M4	197.2	0.247{0.989}	540.15	30.3
MC	Z-35	M5	M5	385.1	1.147{4.590}	2130.00	72.37
MC	Z-50	M6	M8	1577.4	4.931{19.723}	7322.63	182.14
MC	Z-70	M6	M10	3080.9	27.174{108.697}	24987.34	449.62

標準在庫穴径

型番 Size	夕イプ Type	標準在庫穴径（公差H8） Standard bores in stock{d₁×d₂}（mm）
型番 Size	夕イプ Type	3	4	5	6	7	8	9	9.5	10	11	12	13	14	15	16	17	18	19
Z-18	セットスクリュー Setscrew	●	●	●	●	●	●	●	●	●	-	-	-	-	-	-	-	-	-
Z-18	コレット Colot	●	●	●	●	●	●	-	-	-	-	-	-	-	-	-	-	-	-
Z-25	セットスクリュー Setscrew	-	-	●	●	●	●	●	●	●	●	●	●	●	●	-	-	-	-
Z-25	コレット Colot	-	-	●	●	●	●	●	●	●	●	-	-	-	-	-	-	-	-
Z-35	セットスクリュー Setscrew	-	-	-	-	-	●	●	●	●	●	●	●	●	●	●	●	●	●
Z-35	コレット Colot	-	-	-	●	-	●	●	●	●	●	●	●	●	●	●	●	●	●
Z-50	セットスクリュー Setscrew	-	-	-	-	-	-	-	-	●	-	-	-	●	-	●	-	-	●
Z-50	コレット Colot	-	-	-	-	-	●	-	-	●	-	●	-	●	●	●	●	●	●
Z-70	セットスクリュー Setscrew	-	-	-	-	-	-	-	-	-	-	-	-	-	-	●	●	-	●
Z-70	コレット Colot	-	-	-	-	-	-	-	-	-	-	●	-	-	●	●	●	-	●

型番 Size	夕イプ Type	標準在庫穴径（公差H8） Standard bores in stock{d₁×d₂}（mm）							インチ系列（公差H8） lnches
型番 Size	夕イプ Type	20	22	24	25	28	30	35	3.17	4.76	6.35	7.93	9.52	12.7	15875
Z-18	セットスクリュー Setscrew	-	-	-	-	-	-	-	●	●	●	●	●	-	-
Z-18	コレット Colot	-	-	-	-	-	-	-	●	●	●	-	-	-	-
Z-25	セットスクリュー Setscrew	-	-	-	-	-	-	-	-	-	●	●	●	●	-
Z-25	コレット Colot	-	-	-	-	-	-	-	-	-	●	●	●	-	-
Z-35	セットスクリュー Setscrew	●	-	-	-	-	-	-	-	-	-	●	●	●	●
Z-35	コレット Colot	-	-	-	-	-	-	-	-	-	-	●	●	●	●
Z-50	セットスクリュー Setscrew	-	●	-	-	-	-	-	-	-	-	-	-	-	-
Z-50	コレット Colot	●	●	●	-	-	-	-	-	-	-	-	-	-	-
Z-70	セットスクリュー Setscrew	●	●	-	●	-	-	-	-	-	-	-	-	-	-
Z-70	コレット Colot	●	●	●	●	●	●	●	-	-	-	-	-	-	-

注）

1組分重量および慣性モーメントは内径のあいていない中実ポスで計算してあります。
スーパーゼロオルダムカップリングの性能を十分に生かすため、変位量はできるだけ小さくして取り付けてください。
D寸法は回転時の最大の外径を示します。

型番リスト

表示件数

...

型番

軸穴径（加工済） D1

(φ)

許容トルク

(N・m)

軸穴径（加工済） D2

(φ)

許容トルク（範囲）

(N・m)

外径A

(φ)

全長W

(mm)

慣性モーメント

(kg・m2)

許容偏心

(mm)

最高回転数（範囲）

(r/min)

最高回転数

(r/min)

最大軸穴径（下穴品） D1max

(φ)

最大軸穴径（下穴品） D2max

(φ)

ネジレ剛性

(N-mm/deg)

止めネジｾｯﾄｽｸﾘｭｰﾀｲﾌﾟ M

止めネジｺﾚｯﾄﾀｲﾌﾟ M

ｺﾚｯﾄﾀｲﾌﾟ締付ﾄﾙｸ

(N-cm)

RoHS?

最小発注数量

3	2.452	3	1.01～3.00	18	25	0.56X10^-4	1.5	10,001～78,000	25000	10	8	1843.7	M3	M3	83.2	10	1個
3	2.452	4	1.01～3.00	18	25	0.56X10^-4	1.5	10,001～78,000	25000	10	8	1843.7	M3	M3	83.2	10	1個
3	2.452	5	1.01～3.00	18	25	0.56X10^-4	1.5	10,001～78,000	25000	10	8	1843.7	M3	M3	83.2	10	1個
3	2.452	6	1.01～3.00	18	25	0.56X10^-4	1.5	10,001～78,000	25000	10	8	1843.7	M3	M3	83.2	10	1個
3	2.452	7	1.01～3.00	18	25	0.56X10^-4	1.5	10,001～78,000	25000	10	8	1843.7	M3	M3	83.2	10	1個
3	2.452	8	1.01～3.00	18	25	0.56X10^-4	1.5	10,001～78,000	25000	10	8	1843.7	M3	M3	83.2	10	1個
3.17	2.452	3.17	1.01～3.00	18	25	0.56X10^-4	1.5	10,001～78,000	25000	10	8	1843.7	M3	M3	83.2	10	1個
3.17	2.452	4.76	1.01～3.00	18	25	0.56X10^-4	1.5	10,001～78,000	25000	10	8	1843.7	M3	M3	83.2	10	1個
3.17	2.452	6.35	1.01～3.00	18	25	0.56X10^-4	1.5	10,001～78,000	25000	10	8	1843.7	M3	M3	83.2	10	1個
4	2.452	3	1.01～3.00	18	25	0.56X10^-4	1.5	10,001～78,000	25000	10	8	1843.7	M3	M3	83.2	10	1個
4	2.452	4	1.01～3.00	18	25	0.56X10^-4	1.5	10,001～78,000	25000	10	8	1843.7	M3	M3	83.2	10	1個
4	2.452	5	1.01～3.00	18	25	0.56X10^-4	1.5	10,001～78,000	25000	10	8	1843.7	M3	M3	83.2	10	1個
4	2.452	6	1.01～3.00	18	25	0.56X10^-4	1.5	10,001～78,000	25000	10	8	1843.7	M3	M3	83.2	10	1個
4	2.452	7	1.01～3.00	18	25	0.56X10^-4	1.5	10,001～78,000	25000	10	8	1843.7	M3	M3	83.2	10	1個
4	2.452	8	1.01～3.00	18	25	0.56X10^-4	1.5	10,001～78,000	25000	10	8	1843.7	M3	M3	83.2	10	1個
4.76	2.452	3.17	1.01～3.00	18	25	0.56X10^-4	1.5	10,001～78,000	25000	10	8	1843.7	M3	M3	83.2	10	1個
4.76	2.452	4.76	1.01～3.00	18	25	0.56X10^-4	1.5	10,001～78,000	25000	10	8	1843.7	M3	M3	83.2	10	1個
4.76	2.452	6.35	1.01～3.00	18	25	0.56X10^-4	1.5	10,001～78,000	25000	10	8	1843.7	M3	M3	83.2	10	1個
5	2.452	3	1.01～3.00	18	25	0.56X10^-4	1.5	10,001～78,000	25000	10	8	1843.7	M3	M3	83.2	10	1個
5	2.452	4	1.01～3.00	18	25	0.56X10^-4	1.5	10,001～78,000	25000	10	8	1843.7	M3	M3	83.2	10	1個
5	2.452	5	1.01～3.00	18	25	0.56X10^-4	1.5	10,001～78,000	25000	10	8	1843.7	M3	M3	83.2	10	1個
5	2.452	6	1.01～3.00	18	25	0.56X10^-4	1.5	10,001～78,000	25000	10	8	1843.7	M3	M3	83.2	10	1個
5	2.452	7	1.01～3.00	18	25	0.56X10^-4	1.5	10,001～78,000	25000	10	8	1843.7	M3	M3	83.2	10	1個
5	2.452	8	1.01～3.00	18	25	0.56X10^-4	1.5	10,001～78,000	25000	10	8	1843.7	M3	M3	83.2	10	1個
6	2.452	3	1.01～3.00	18	25	0.56X10^-4	1.5	10,001～78,000	25000	10	8	1843.7	M3	M3	83.2	10	1個
6	2.452	4	1.01～3.00	18	25	0.56X10^-4	1.5	10,001～78,000	25000	10	8	1843.7	M3	M3	83.2	10	1個
6	2.452	5	1.01～3.00	18	25	0.56X10^-4	1.5	10,001～78,000	25000	10	8	1843.7	M3	M3	83.2	10	1個
6	2.452	6	1.01～3.00	18	25	0.56X10^-4	1.5	10,001～78,000	25000	10	8	1843.7	M3	M3	83.2	10	1個
6	2.452	7	1.01～3.00	18	25	0.56X10^-4	1.5	10,001～78,000	25000	10	8	1843.7	M3	M3	83.2	10	1個
6	2.452	8	1.01～3.00	18	25	0.56X10^-4	1.5	10,001～78,000	25000	10	8	1843.7	M3	M3	83.2	10	1個
6.35	2.452	3.17	1.01～3.00	18	25	0.56X10^-4	1.5	10,001～78,000	25000	10	8	1843.7	M3	M3	83.2	10	1個
6.35	2.452	4.76	1.01～3.00	18	25	0.56X10^-4	1.5	10,001～78,000	25000	10	8	1843.7	M3	M3	83.2	10	1個
6.35	2.452	6.35	1.01～3.00	18	25	0.56X10^-4	1.5	10,001～78,000	25000	10	8	1843.7	M3	M3	83.2	10	1個
7	2.452	3	1.01～3.00	18	25	0.56X10^-4	1.5	10,001～78,000	25000	10	8	1843.7	M3	M3	83.2	10	1個
7	2.452	4	1.01～3.00	18	25	0.56X10^-4	1.5	10,001～78,000	25000	10	8	1843.7	M3	M3	83.2	10	1個
7	2.452	5	1.01～3.00	18	25	0.56X10^-4	1.5	10,001～78,000	25000	10	8	1843.7	M3	M3	83.2	10	1個
7	2.452	6	1.01～3.00	18	25	0.56X10^-4	1.5	10,001～78,000	25000	10	8	1843.7	M3	M3	83.2	10	1個
7	2.452	7	1.01～3.00	18	25	0.56X10^-4	1.5	10,001～78,000	25000	10	8	1843.7	M3	M3	83.2	10	1個
7	2.452	8	1.01～3.00	18	25	0.56X10^-4	1.5	10,001～78,000	25000	10	8	1843.7	M3	M3	83.2	10	1個
7.93	2.452	3.17	1.01～3.00	18	25	0.56X10^-4	1.5	10,001～78,000	25000	10	8	1843.7	M3	M3	83.2	10	1個
7.93	2.452	4.76	1.01～3.00	18	25	0.56X10^-4	1.5	10,001～78,000	25000	10	8	1843.7	M3	M3	83.2	10	1個
7.93	2.452	6.35	1.01～3.00	18	25	0.56X10^-4	1.5	10,001～78,000	25000	10	8	1843.7	M3	M3	83.2	10	1個
8	2.452	3	1.01～3.00	18	25	0.56X10^-4	1.5	10,001～78,000	25000	10	8	1843.7	M3	M3	83.2	10	1個
8	2.452	4	1.01～3.00	18	25	0.56X10^-4	1.5	10,001～78,000	25000	10	8	1843.7	M3	M3	83.2	10	1個
8	2.452	5	1.01～3.00	18	25	0.56X10^-4	1.5	10,001～78,000	25000	10	8	1843.7	M3	M3	83.2	10	1個
8	2.452	6	1.01～3.00	18	25	0.56X10^-4	1.5	10,001～78,000	25000	10	8	1843.7	M3	M3	83.2	10	1個
8	2.452	7	1.01～3.00	18	25	0.56X10^-4	1.5	10,001～78,000	25000	10	8	1843.7	M3	M3	83.2	10	1個
8	2.452	8	1.01～3.00	18	25	0.56X10^-4	1.5	10,001～78,000	25000	10	8	1843.7	M3	M3	83.2	10	1個
9	2.452	3	1.01～3.00	18	25	0.56X10^-4	1.5	10,001～78,000	25000	10	8	1843.7	M3	M3	83.2	10	1個
9	2.452	4	1.01～3.00	18	25	0.56X10^-4	1.5	10,001～78,000	25000	10	8	1843.7	M3	M3	83.2	10	1個
9	2.452	5	1.01～3.00	18	25	0.56X10^-4	1.5	10,001～78,000	25000	10	8	1843.7	M3	M3	83.2	10	1個
9	2.452	6	1.01～3.00	18	25	0.56X10^-4	1.5	10,001～78,000	25000	10	8	1843.7	M3	M3	83.2	10	1個
9	2.452	7	1.01～3.00	18	25	0.56X10^-4	1.5	10,001～78,000	25000	10	8	1843.7	M3	M3	83.2	10	1個
9	2.452	8	1.01～3.00	18	25	0.56X10^-4	1.5	10,001～78,000	25000	10	8	1843.7	M3	M3	83.2	10	1個
9.5	2.452	3	1.01～3.00	18	25	0.56X10^-4	1.5	10,001～78,000	25000	10	8	1843.7	M3	M3	83.2	10	1個
9.5	2.452	4	1.01～3.00	18	25	0.56X10^-4	1.5	10,001～78,000	25000	10	8	1843.7	M3	M3	83.2	10	1個
9.5	2.452	5	1.01～3.00	18	25	0.56X10^-4	1.5	10,001～78,000	25000	10	8	1843.7	M3	M3	83.2	10	1個
9.5	2.452	6	1.01～3.00	18	25	0.56X10^-4	1.5	10,001～78,000	25000	10	8	1843.7	M3	M3	83.2	10	1個
9.5	2.452	7	1.01～3.00	18	25	0.56X10^-4	1.5	10,001～78,000	25000	10	8	1843.7	M3	M3	83.2	10	1個
9.5	2.452	8	1.01～3.00	18	25	0.56X10^-4	1.5	10,001～78,000	25000	10	8	1843.7	M3	M3	83.2	10	1個

通常単価(税別) (税込単価)	通常出荷日

4,548円 ( 5,003円 )	3日目
4,548円 ( 5,003円 )	3日目
4,548円 ( 5,003円 )	3日目
4,548円 ( 5,003円 )	3日目
4,548円 ( 5,003円 )	3日目
4,548円 ( 5,003円 )	3日目
4,548円 ( 5,003円 )	3日目
4,548円 ( 5,003円 )	3日目
4,673円 ( 5,140円 )	3日目
4,548円 ( 5,003円 )	3日目
4,548円 ( 5,003円 )	3日目
4,548円 ( 5,003円 )	3日目
4,548円 ( 5,003円 )	3日目
4,548円 ( 5,003円 )	3日目
4,548円 ( 5,003円 )	3日目
4,548円 ( 5,003円 )	3日目
4,548円 ( 5,003円 )	3日目
4,548円 ( 5,003円 )	3日目
4,548円 ( 5,003円 )	3日目
4,548円 ( 5,003円 )	3日目
4,548円 ( 5,003円 )	3日目
4,548円 ( 5,003円 )	3日目
4,548円 ( 5,003円 )	3日目
4,548円 ( 5,003円 )	3日目
4,673円 ( 5,140円 )	3日目
4,548円 ( 5,003円 )	3日目
4,673円 ( 5,140円 )	3日目
4,548円 ( 5,003円 )	3日目
4,548円 ( 5,003円 )	3日目
4,548円 ( 5,003円 )	3日目
4,548円 ( 5,003円 )	3日目
4,548円 ( 5,003円 )	3日目
4,548円 ( 5,003円 )	3日目
4,548円 ( 5,003円 )	3日目
4,548円 ( 5,003円 )	3日目
4,548円 ( 5,003円 )	3日目
4,548円 ( 5,003円 )	3日目
4,548円 ( 5,003円 )	3日目
4,548円 ( 5,003円 )	3日目
4,548円 ( 5,003円 )	3日目
4,548円 ( 5,003円 )	3日目
4,548円 ( 5,003円 )	3日目
4,548円 ( 5,003円 )	3日目
4,673円 ( 5,140円 )	3日目
4,548円 ( 5,003円 )	3日目
4,673円 ( 5,140円 )	3日目
4,673円 ( 5,140円 )	3日目
4,673円 ( 5,140円 )	3日目
4,548円 ( 5,003円 )	3日目
4,548円 ( 5,003円 )	3日目
4,548円 ( 5,003円 )	3日目
4,548円 ( 5,003円 )	3日目
4,548円 ( 5,003円 )	3日目
4,548円 ( 5,003円 )	3日目
4,548円 ( 5,003円 )	3日目
4,548円 ( 5,003円 )	3日目
4,548円 ( 5,003円 )	3日目
4,548円 ( 5,003円 )	3日目
4,548円 ( 5,003円 )	3日目
4,548円 ( 5,003円 )	3日目

...

基本情報

基本情報

クランプタイプのアルミ製オルダム標準カップリング。
【特長】
・軸をセットスクリュー、クランプで締め付け固定するタイプでより軸穴径を選定できる。
・使用材質は、スペーサはエンジニアリング樹脂、ハブにはアルミ合金（表面アルマイト処理済）を使用。
・慣性モーメントが小さく、振れ剛性が大きく、電気絶縁性にも富む。
・メンテナンスフリーで容易に組立、分解ができる扱いやすいカップリング。
【用途】
・コンベヤなどの軽搬送、位置決め搬送に最適。

ご注意

掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。

カタログ

カタログ (見開き版)

商品担当おすすめ

ミスミ
カップリング　オルダム形クランビングタイプ/セットスクリュータイプ
オルダムタイプのフレキシブルカップリング。偏心・偏角の許容が可能
ミスミ
カップリング防振ゴムタイプ
両側のアルミニウムハブを高減衰能ゴムで成型した、完全一体構造。

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。

スーパーゼロオルダムカップリング MCZタイプアルミ合金製のレビュー

この商品のレビューはありません

よくあるご質問（FAQ）

Q軸はどれくらい差し込むのですか？

どちらの軸もハブの厚さ分を差し込んでください。少ないとスリップが生じることがあります。長すぎるとスペーサに干渉してしまう可能性があります。

この商品を見た人は、こんな商品も見ています

	今見ている商品スーパーゼロオルダムカップリング MCZタイプアルミ合金製	スーパーゼロオルダムカップリング CCZタイプアルミ合金製	スーパーゼロオルダムカップリング SCZタイプステンレス製	カップリング　オルダム形セットスクリュータイプ	カップリング　スリーブ形セットスクリュータイプ	カップリング　高剛性オルダム形セットスクリュータイプ
メーカー	日本ミニチュアカップリング	日本ミニチュアカップリング	日本ミニチュアカップリング	ミスミ	ミスミ	ミスミ
通常価格	4,548円-	2,442円 -	7,790円 -	-	-	-
通常出荷日	在庫品1日目〜	在庫品1日目〜	3日目〜	3日目	3日目	3日目
種類詳細	スーパーゼロオルダムカップリング	スーパーゼロオルダムカップリング	スーパーゼロオルダムカップリング	オルダム形	オルダム形	オルダム形
種類	本体	本体	本体	本体	本体	本体
用途	標準	標準	標準	標準	標準	標準
本体材質	アルミ合金	アルミ合金	ステンレス	SUS304焼結合金	亜鉛合金	SUS304焼結合金
許容偏角(deg)	1	1	1	3	2	1.5
