日本ミニチュアカップリング

スーパーゼロオルダムカップリング SCZタイプステンレス製

カタログ |

通常単価(税別): 7,790円～24,429円

税込単価: 8,569円～26,872円

よく一緒に見られています

閲覧中の商品と併せてご検討ください

日本ミニチュアカップリング

通常出荷日：在庫品1日目

よく一緒に見られています

閲覧中の商品と併せてご検討ください

日本ミニチュアカップリング

通常出荷日：在庫品1日目

ハブ（ボス部）にステンレス材を使用したバックラッシュゼロの標準カップリング。【...

種類詳細
スーパーゼロオルダムカップリング
種類
本体
用途
標準
本体材質
ステンレス
許容偏角 (deg)
1
許容ミスアラインメント
偏角 / 偏心
最高回転数（範囲） (r/min)
4,001～7,000
緩衝部材質
エンジニアリング樹脂
許容偏心範囲 (mm)
1.1～3.0
タイプ
コレット
フレキシビリティ
○
電気絶縁性
○
等速性
○

未確定：候補が226型番あります。

商品情報
型番リスト
詳細情報
カタログ

商品情報

より強くてコンパクトな設計で精度の高い機器にも使用できる標準カップリング

抜群のねじれ剛性とコンパクト性

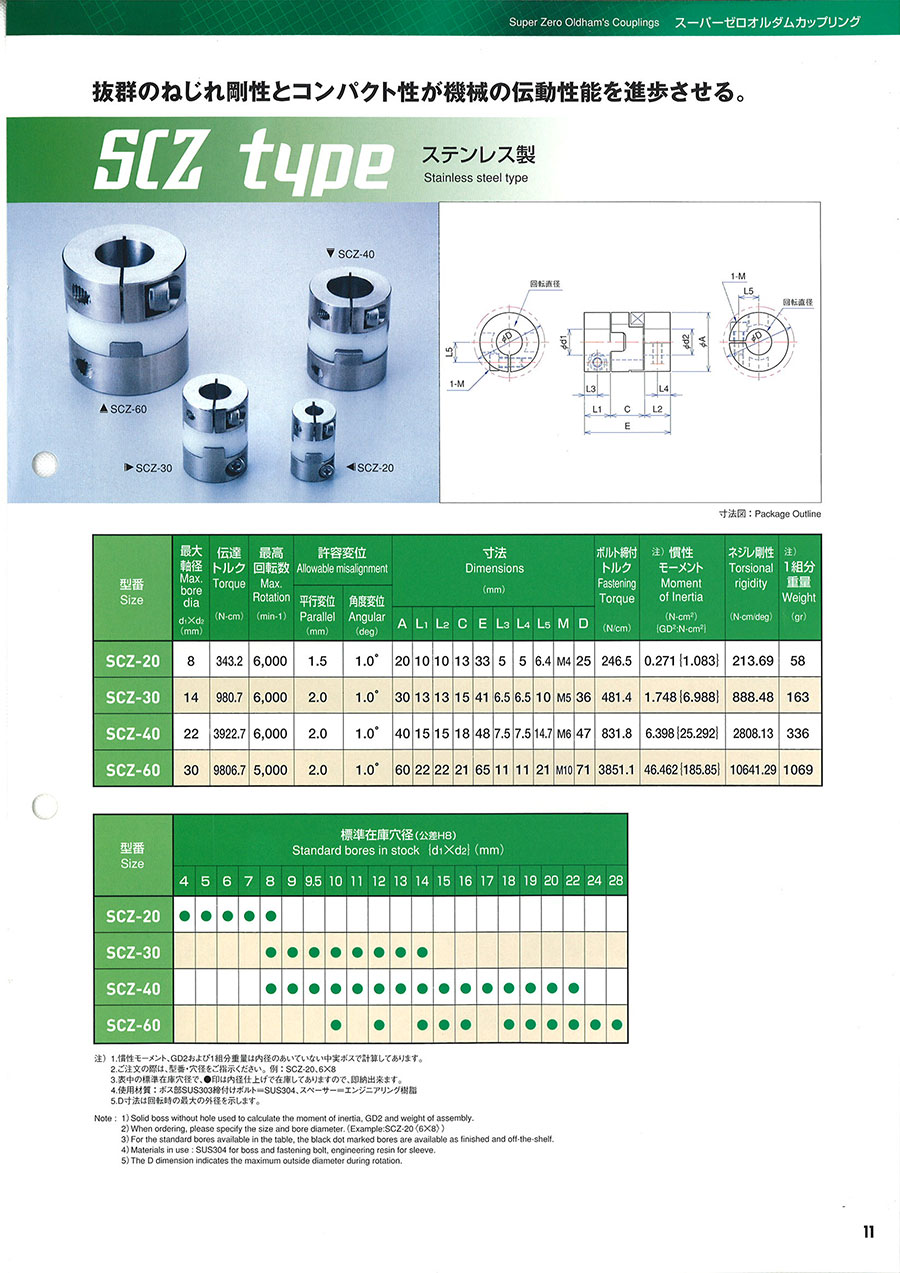

スーパーゼロオルダムカップリングシリーズSCZタイプステンレス製の外形図と仕様

スーパーゼロオルダムカップリングシリーズSCZタイプステンレス製の寸法図

型番 Size	最大軸径 Max. bore dia d₁×d₂ （mm）	伝達卜ルク Torque （N-cm）	最高回転数 Max. Rotation （min-1）	許容変位 Allowable misalignment		寸法 Dimensions （mm）										ボルト締付トルク Fastening Torque （N-cm）	^注)慣性モーメント Moment of Inertia (N-cm²) {GD²:N-cm²}	ネジレ剛性 Torsional rigidity （N-cm/deg）	^注)1組分重量 Weight （gr）
型番 Size	最大軸径 Max. bore dia d₁×d₂ （mm）	伝達卜ルク Torque （N-cm）	最高回転数 Max. Rotation （min-1）	平行変位 Parallel （mm）	角度変位 Angular （deg）	A	L₁	L₂	C	E	L₃	L₄	L₅	M	D	ボルト締付トルク Fastening Torque （N-cm）	^注)慣性モーメント Moment of Inertia (N-cm²) {GD²:N-cm²}	ネジレ剛性 Torsional rigidity （N-cm/deg）	^注)1組分重量 Weight （gr）
SCZ-20	8	343.2	6,000	1.5	1.0゜	20	10	10	13	33	5	5	6.4	M4	25	246.5	0.271{1.083}	213.69	58
SCZ-30	14	980.7	6,000	2.0	1.0゜	30	13	13	15	41	6.5	6.5	10	M5	36	481.4	1.748{6.988}	888.48	163
SCZ-40	22	3922.7	6,000	2.0	1.0゜	40	15	15	18	48	7.5	7.5	14.7	M6	47	831.8	6.398{25.292}	2808.13	336
SCZ-60	30	9806.7	5,000	2.0	1.0゜	60	22	22	21	65	11	11	21	M10	71	3851.1	46.462{185.85}	10641.29	1069

この商品の主な特長について

型番 Size	標準在庫穴径（公差H8） Standard bores in stock {d₁×d₂} （mm）
型番 Size	4	5	6	7	8	9	9.5	10	11	12	13	14	15	16	17	18	19	20	22	24	28
SCZ-20	●	●	●	●	●
SCZ-30					●	●	●	●	●	●	●	●
SCZ-40					●	●	●	●	●	●	●	●	●	●	●	●	●	●	●
SCZ-60								●		●		●	●	●		●	●	●	●	●	●

注）

慣性モーメント、GD2および1組分重量は内径のあいていない中実ポスで計算してあります。
使用材質はポス部SUS303締付けボルト＝SUS304、スペーサー＝エンジンイアリング樹脂。
D寸法は回転時の最大の外径を示します。

型番リスト

表示件数

型番

軸穴径（加工済） D1

(φ)

許容トルク

(N・m)

軸穴径（加工済） D2

(φ)

許容トルク（範囲）

(N・m)

外径A

(φ)

全長W

(mm)

慣性モーメント

(kg・m2)

許容偏心

(mm)

最高回転数

(r/min)

ネジレ剛性

(N-mm/deg)

最大軸径 d1×d2

(mm)

ボルト締付トルク

(N/cm)

止めネジｺﾚｯﾄﾀｲﾌﾟ M

RoHS?

最小発注数量

4	3.432	4	3.01～5.00	20	33	2.71X10^-4	1.5	6000	2136.9	8	246.5	M4	10	1個
4	3.432	5	3.01～5.00	20	33	2.71X10^-4	1.5	6000	2136.9	8	246.5	M4	10	1個
4	3.432	6	3.01～5.00	20	33	2.71X10^-4	1.5	6000	2136.9	8	246.5	M4	10	1個
4	3.432	7	3.01～5.00	20	33	2.71X10^-4	1.5	6000	2136.9	8	246.5	M4	10	1個
4	3.432	8	3.01～5.00	20	33	2.71X10^-4	1.5	6000	2136.9	8	246.5	M4	10	1個
5	3.432	5	3.01～5.00	20	33	2.71X10^-4	1.5	6000	2136.9	8	246.5	M4	10	1個
5	3.432	6	3.01～5.00	20	33	2.71X10^-4	1.5	6000	2136.9	8	246.5	M4	10	1個
5	3.432	7	3.01～5.00	20	33	2.71X10^-4	1.5	6000	2136.9	8	246.5	M4	10	1個
5	3.432	8	3.01～5.00	20	33	2.71X10^-4	1.5	6000	2136.9	8	246.5	M4	10	1個
6	3.432	6	3.01～5.00	20	33	2.71X10^-4	1.5	6000	2136.9	8	246.5	M4	10	1個
6	3.432	7	3.01～5.00	20	33	2.71X10^-4	1.5	6000	2136.9	8	246.5	M4	10	1個
6	3.432	8	3.01～5.00	20	33	2.71X10^-4	1.5	6000	2136.9	8	246.5	M4	10	1個
7	3.432	7	3.01～5.00	20	33	2.71X10^-4	1.5	6000	2136.9	8	246.5	M4	10	1個
7	3.432	8	3.01～5.00	20	33	2.71X10^-4	1.5	6000	2136.9	8	246.5	M4	10	1個
8	3.432	8	3.01～5.00	20	33	2.71X10^-4	1.5	6000	2136.9	8	246.5	M4	10	1個
8	9.807	8	5.01～10.00	30	41	17.48X10^-4	2	6000	8884.8	14	481.4	M5	10	1個
8	9.807	9	5.01～10.00	30	41	17.48X10^-4	2	6000	8884.8	14	481.4	M5	10	1個
8	9.807	9.5	5.01～10.00	30	41	17.48X10^-4	2	6000	8884.8	14	481.4	M5	10	1個
8	9.807	10	5.01～10.00	30	41	17.48X10^-4	2	6000	8884.8	14	481.4	M5	10	1個
8	9.807	11	5.01～10.00	30	41	17.48X10^-4	2	6000	8884.8	14	481.4	M5	10	1個
8	9.807	12	5.01～10.00	30	41	17.48X10^-4	2	6000	8884.8	14	481.4	M5	10	1個
8	9.807	13	5.01～10.00	30	41	17.48X10^-4	2	6000	8884.8	14	481.4	M5	10	1個
8	9.807	14	5.01～10.00	30	41	17.48X10^-4	2	6000	8884.8	14	481.4	M5	10	1個
9	9.807	9	5.01～10.00	30	41	17.48X10^-4	2	6000	8884.8	14	481.4	M5	10	1個
9	9.807	9.5	5.01～10.00	30	41	17.48X10^-4	2	6000	8884.8	14	481.4	M5	10	1個
9	9.807	10	5.01～10.00	30	41	17.48X10^-4	2	6000	8884.8	14	481.4	M5	10	1個
9	9.807	11	5.01～10.00	30	41	17.48X10^-4	2	6000	8884.8	14	481.4	M5	10	1個
9	9.807	12	5.01～10.00	30	41	17.48X10^-4	2	6000	8884.8	14	481.4	M5	10	1個
9	9.807	13	5.01～10.00	30	41	17.48X10^-4	2	6000	8884.8	14	481.4	M5	10	1個
9	9.807	14	5.01～10.00	30	41	17.48X10^-4	2	6000	8884.8	14	481.4	M5	10	1個
9.5	9.807	9.5	5.01～10.00	30	41	17.48X10^-4	2	6000	8884.8	14	481.4	M5	10	1個
9.5	9.807	10	5.01～10.00	30	41	17.48X10^-4	2	6000	8884.8	14	481.4	M5	10	1個
9.5	9.807	11	5.01～10.00	30	41	17.48X10^-4	2	6000	8884.8	14	481.4	M5	10	1個
9.5	9.807	12	5.01～10.00	30	41	17.48X10^-4	2	6000	8884.8	14	481.4	M5	10	1個
9.5	9.807	13	5.01～10.00	30	41	17.48X10^-4	2	6000	8884.8	14	481.4	M5	10	1個
9.5	9.807	14	5.01～10.00	30	41	17.48X10^-4	2	6000	8884.8	14	481.4	M5	10	1個
10	9.807	10	5.01～10.00	30	41	17.48X10^-4	2	6000	8884.8	14	481.4	M5	10	1個
10	9.807	11	5.01～10.00	30	41	17.48X10^-4	2	6000	8884.8	14	481.4	M5	10	1個
10	9.807	12	5.01～10.00	30	41	17.48X10^-4	2	6000	8884.8	14	481.4	M5	10	1個
10	9.807	13	5.01～10.00	30	41	17.48X10^-4	2	6000	8884.8	14	481.4	M5	10	1個
10	9.807	14	5.01～10.00	30	41	17.48X10^-4	2	6000	8884.8	14	481.4	M5	10	1個
11	9.807	11	5.01～10.00	30	41	17.48X10^-4	2	6000	8884.8	14	481.4	M5	10	1個
11	9.807	12	5.01～10.00	30	41	17.48X10^-4	2	6000	8884.8	14	481.4	M5	10	1個
11	9.807	13	5.01～10.00	30	41	17.48X10^-4	2	6000	8884.8	14	481.4	M5	10	1個
11	9.807	14	5.01～10.00	30	41	17.48X10^-4	2	6000	8884.8	14	481.4	M5	10	1個
12	9.807	12	5.01～10.00	30	41	17.48X10^-4	2	6000	8884.8	14	481.4	M5	10	1個
12	9.807	13	5.01～10.00	30	41	17.48X10^-4	2	6000	8884.8	14	481.4	M5	10	1個
12	9.807	14	5.01～10.00	30	41	17.48X10^-4	2	6000	8884.8	14	481.4	M5	10	1個
13	9.807	13	5.01～10.00	30	41	17.48X10^-4	2	6000	8884.8	14	481.4	M5	10	1個
13	9.807	14	5.01～10.00	30	41	17.48X10^-4	2	6000	8884.8	14	481.4	M5	10	1個
14	9.807	14	5.01～10.00	30	41	17.48X10^-4	2	6000	8884.8	14	481.4	M5	10	1個
8	39.227	8	20.01～50.00	40	48	63.98X10^-4	2	6000	28081.3	22	831.8	M6	10	1個
8	39.227	9	20.01～50.00	40	48	63.98X10^-4	2	6000	28081.3	22	831.8	M6	10	1個
8	39.227	9.5	20.01～50.00	40	48	63.98X10^-4	2	6000	28081.3	22	831.8	M6	10	1個
8	39.227	10	20.01～50.00	40	48	63.98X10^-4	2	6000	28081.3	22	831.8	M6	10	1個
8	39.227	11	20.01～50.00	40	48	63.98X10^-4	2	6000	28081.3	22	831.8	M6	10	1個
8	39.227	12	20.01～50.00	40	48	63.98X10^-4	2	6000	28081.3	22	831.8	M6	10	1個
8	39.227	13	20.01～50.00	40	48	63.98X10^-4	2	6000	28081.3	22	831.8	M6	10	1個
8	39.227	14	20.01～50.00	40	48	63.98X10^-4	2	6000	28081.3	22	831.8	M6	10	1個
8	39.227	15	20.01～50.00	40	48	63.98X10^-4	2	6000	28081.3	22	831.8	M6	10	1個

通常単価(税別) (税込単価)	通常出荷日

7,790円 ( 8,569円 )	3日目
7,790円 ( 8,569円 )	3日目
8,444円 ( 9,288円 )	3日目
7,790円 ( 8,569円 )	3日目
7,790円 ( 8,569円 )	3日目
7,790円 ( 8,569円 )	3日目
7,790円 ( 8,569円 )	3日目
7,790円 ( 8,569円 )	3日目
7,790円 ( 8,569円 )	3日目
7,790円 ( 8,569円 )	3日目
7,790円 ( 8,569円 )	3日目
7,790円 ( 8,569円 )	3日目
7,790円 ( 8,569円 )	3日目
7,790円 ( 8,569円 )	3日目
7,790円 ( 8,569円 )	3日目
9,035円 ( 9,939円 )	3日目
9,035円 ( 9,939円 )	3日目
9,035円 ( 9,939円 )	3日目
9,035円 ( 9,939円 )	3日目
9,035円 ( 9,939円 )	3日目
9,035円 ( 9,939円 )	3日目
9,035円 ( 9,939円 )	3日目
9,035円 ( 9,939円 )	3日目
9,035円 ( 9,939円 )	3日目
9,035円 ( 9,939円 )	3日目
9,035円 ( 9,939円 )	3日目
9,035円 ( 9,939円 )	3日目
9,035円 ( 9,939円 )	3日目
9,035円 ( 9,939円 )	3日目
9,035円 ( 9,939円 )	3日目
9,035円 ( 9,939円 )	3日目
9,035円 ( 9,939円 )	3日目
9,035円 ( 9,939円 )	3日目
9,035円 ( 9,939円 )	3日目
9,035円 ( 9,939円 )	3日目
9,035円 ( 9,939円 )	3日目
9,035円 ( 9,939円 )	3日目
9,035円 ( 9,939円 )	3日目
9,035円 ( 9,939円 )	3日目
9,035円 ( 9,939円 )	3日目
9,035円 ( 9,939円 )	3日目
9,035円 ( 9,939円 )	3日目
9,035円 ( 9,939円 )	3日目
9,035円 ( 9,939円 )	3日目
9,035円 ( 9,939円 )	3日目
9,035円 ( 9,939円 )	3日目
9,035円 ( 9,939円 )	3日目
9,035円 ( 9,939円 )	3日目
9,636円 ( 10,600円 )	3日目
9,035円 ( 9,939円 )	3日目
9,035円 ( 9,939円 )	3日目
11,217円 ( 12,339円 )	3日目
11,217円 ( 12,339円 )	3日目
11,217円 ( 12,339円 )	3日目
11,217円 ( 12,339円 )	3日目
11,217円 ( 12,339円 )	3日目
11,217円 ( 12,339円 )	3日目
11,217円 ( 12,339円 )	3日目
11,217円 ( 12,339円 )	3日目
11,217円 ( 12,339円 )	3日目

基本情報

基本情報

ハブ（ボス部）にステンレス材を使用したバックラッシュゼロの標準カップリング。
【特長】
・より強く、よりコンパクトな設計で精度の高い機器にも使用可能。
・ステンレスシリーズが加わり4シリーズになり一層充実。
・使用材質は、スペーサはエンジニアリング樹脂、ハブにはSUS303を使用。
・慣性モーメントが小さく、振れ剛性が大きく、電気絶縁性にも富む。
・メンテナンスフリーで容易に組立、分解のできる扱いやすいカップリング。
・軸との固定方法でセットスクリューとコレット方式の2種類があり自由な組み合せができる。
【用途】
・コンベヤなどの軽搬送、位置決め搬送に最適。

カタログ
