日本ミニチュアカップリング

ベローズカップリング NBタイプリン青銅製

Name: ベローズカップリング NBタイプ リン青銅製
Brand: 日本ミニチュアカップリング
SKU: 221000569814
Rating: 5 (1 reviews)

カタログ |

数量スライド割引

平均満足度5.0

この商品のレビューをみる（1件）

通常単価(税別): 2,802円～4,634円

税込単価: 3,082円～5,097円

よく一緒に見られています

閲覧中の商品と併せてご検討ください

日本ミニチュアカップリング

ベローズカップリングコレットタイプステンレス製

通常価格(税別)： 7,610円 (税込価格：8,371円)

通常出荷日：3 日目

ベローズにリン青銅、ボス部に真鍮を使用した標準カップリング。【特長】・ベローズ...

詳細情報を確認する

種類
ベローズカップリング
許容トルク（範囲） (N・m)
～1.00
本体材質
その他合金
許容ミスアラインメント
偏角 / 偏心 / エンドプレイ
許容偏角 (deg)
1.5
最高回転数（範囲） (r/min)
～5,000
特性
高ネジレ剛性 / ゼロバックラッシュ / コンパクト
ベローズ部材質
リン青銅(PBP3-0)
最高回転数 (r/min)
5000
許容偏心範囲 (mm)
0.02～0.2
分類
カップリング本体
タイプ
セットスクリュー
その他合金種類
真鍮(BsBM)
フレキシビリティ
○
等速性
○
止めネジｾｯﾄｽｸﾘｭｰﾀｲﾌﾟ M
M3

未確定：候補が23型番あります。

商品情報
型番リスト
詳細情報
カタログ

商品情報

ねじれ剛性も高く、フレキシビリティーのあるコンパクトなカップリング

使用材質/ベローズ:リン青銅、ボス部:真鍮

ベローズカップリングシリーズNBタイプリン青銅製の外形図と仕様

ベローズカップリングシリーズNBタイプリン青銅製の寸法図

型番 Size	最大軸径 Max.bore dia d₁×d₂ （mm）	伝達トルク Torque （N・cm）	最高回転数 Max. Rotation （min-1）	許容変位 Allowable misalignment			寸法 Dimensions （mm）								慣性モーメント Moment of Inertia （N-cm²）（GD2:N-cm²）	軸方向バネ定数 AXIAL spring constant （N/mm）	ネジレ剛性 Torsional rigidity （N-mm/deg）	1組分重量 Weight （gr）
型番 Size	最大軸径 Max.bore dia d₁×d₂ （mm）	伝達トルク Torque （N・cm）	最高回転数 Max. Rotation （min-1）	平行変位 Parallel （mm）	角度変位 Angular （deg）	軸方向変位 Offset （mm）	A	B	L₁	L₂	C	E	L₃	M	慣性モーメント Moment of Inertia （N-cm²）（GD2:N-cm²）	軸方向バネ定数 AXIAL spring constant （N/mm）	ネジレ剛性 Torsional rigidity （N-mm/deg）	1組分重量 Weight （gr）
NB-06	5	14.7	5,000	0.1	1.5゜	±0.9	14	10	8	8	6	22	2.5	M3	0.028{0.112}	7.85	4113.9	15.2
NB-08	8	19.6	5,000	0.2	1.5゜	±1.5	14	14	6	6	14	26	2.5	M3	0.040{0.159}	9.81	2270.2	16.4
NB-09	10	34.3	5,000	0.2	1.5゜	±1.8	19	16	6	6	16	28	3.0	M3	0.079{0.316}	4.90	4166.8	22.8

※ 慣性モーメント、GD2および1組分重量は内径のあいていない中実ボスで計算してあります。

型番 Size	標準在庫穴径（公差H8） Standard bores in stock {d₁×d₂}（mm）
NB-06	2×2, 3×3, 3×5, 4×4, 5×5
NB-08	3×3, 4×4, 4×5, 4×6, 5×5, 5×6, 6×6, 6×7, 6×8, 8×8
NB-09	5×5, 5×6, 5×10, 6×6, 6×8, 6×10, 8×8, 10×10

この商品の主な特長について

取り扱い図

型番リスト

表示件数

型番

軸穴径（加工済） D1

(φ)

軸穴径（加工済） D2

(φ)

外径A

(φ)

全長W

(mm)

許容トルク

(N・m)

慣性モーメント

(kg・m2)

許容偏心

(mm)

許容エンドプレイ(±)

(mm)

軸方向バネ定数

(N/mm)

ネジレ剛性

(N-mm/deg)

最大軸径 d1×d2

(mm)

RoHS?

最小発注数量

2	2	14	22	0.147	0.28X10^-4	0.1	±0.9	7.85	4113.9	5	10	1個
3	3	14	22	0.147	0.28X10^-4	0.1	±0.9	7.85	4113.9	5	10	1個
3	5	14	22	0.147	0.28X10^-4	0.1	±0.9	7.85	4113.9	5	10	1個
4	4	14	22	0.147	0.28X10^-4	0.1	±0.9	7.85	4113.9	5	10	1個
5	5	14	22	0.147	0.28X10^-4	0.1	±0.9	7.85	4113.9	5	10	1個
3	3	14	26	0.196	0.4X10^-4	0.2	±1.5	9.81	2270.2	8	10	1個
4	4	14	26	0.196	0.4X10^-4	0.2	±1.5	9.81	2270.2	8	10	1個
4	5	14	26	0.196	0.4X10^-4	0.2	±1.5	9.81	2270.2	8	10	1個
4	6	14	26	0.196	0.4X10^-4	0.2	±1.5	9.81	2270.2	8	10	1個
5	5	14	26	0.196	0.4X10^-4	0.2	±1.5	9.81	2270.2	8	10	1個
5	6	14	26	0.196	0.4X10^-4	0.2	±1.5	9.81	2270.2	8	10	1個
6	6	14	26	0.196	0.4X10^-4	0.2	±1.5	9.81	2270.2	8	10	1個
6	7	14	26	0.196	0.4X10^-4	0.2	±1.5	9.81	2270.2	8	10	1個
6	8	14	26	0.196	0.4X10^-4	0.2	±1.5	9.81	2270.2	8	10	1個
8	8	14	26	0.196	0.4X10^-4	0.2	±1.5	9.81	2270.2	8	10	1個
5	5	19	28	0.343	0.79X10^-4	0.2	±1.8	4.90	4166.8	10	10	1個
5	6	19	28	0.343	0.79X10^-4	0.2	±1.8	4.90	4166.8	10	10	1個
5	10	19	28	0.343	0.79X10^-4	0.2	±1.8	4.90	4166.8	10	10	1個
6	6	19	28	0.343	0.79X10^-4	0.2	±1.8	4.90	4166.8	10	10	1個
6	8	19	28	0.343	0.79X10^-4	0.2	±1.8	4.90	4166.8	10	10	1個
6	10	19	28	0.343	0.79X10^-4	0.2	±1.8	4.90	4166.8	10	10	1個
8	8	19	28	0.343	0.79X10^-4	0.2	±1.8	4.90	4166.8	10	10	1個
10	10	19	28	0.343	0.79X10^-4	0.2	±1.8	4.90	4166.8	10	10	1個

通常単価(税別) (税込単価)	通常出荷日

3,159円 ( 3,475円 )	3日目
3,318円 ( 3,650円 )	3日目
3,318円 ( 3,650円 )	9日目
2,802円 ( 3,082円 )	3日目
3,159円 ( 3,475円 )	3日目
2,995円 ( 3,295円 )	3日目
3,636円 ( 4,000円 )	3日目
3,798円 ( 4,178円 )	3日目
2,995円 ( 3,295円 )	3日目
3,891円 ( 4,280円 )	15日目
3,728円 ( 4,101円 )	3日目
4,084円 ( 4,492円 )	3日目
3,636円 ( 4,000円 )	3日目
3,636円 ( 4,000円 )	3日目
3,798円 ( 4,178円 )	3日目
4,413円 ( 4,854円 )	3日目
4,413円 ( 4,854円 )	3日目
4,413円 ( 4,854円 )	3日目
4,634円 ( 5,097円 )	2日目
4,413円 ( 4,854円 )	3日目
4,634円 ( 5,097円 )	3日目
4,634円 ( 5,097円 )	3日目
4,470円 ( 4,917円 )	3日目

詳細情報

基本情報

基本情報

ベローズにリン青銅、ボス部に真鍮を使用した標準カップリング。
【特長】
・ベローズにリン青銅（PBP3-0）、金具に真鍮（BsBM）を使用し、それぞれがハンダで固定されている。
・ノーバックラッシュ・ローイナーシャでねじれ剛性も高く、フレキシビリティーのあるコンパクトなカップリングです。
・型番は4型番、軸径は2mmから最大10mmまでで、あらゆる軸径の組み合せがある（内径タップ加工）。
【用途】
・エンコーダ、医療器、サーボモータとの連結に最適。

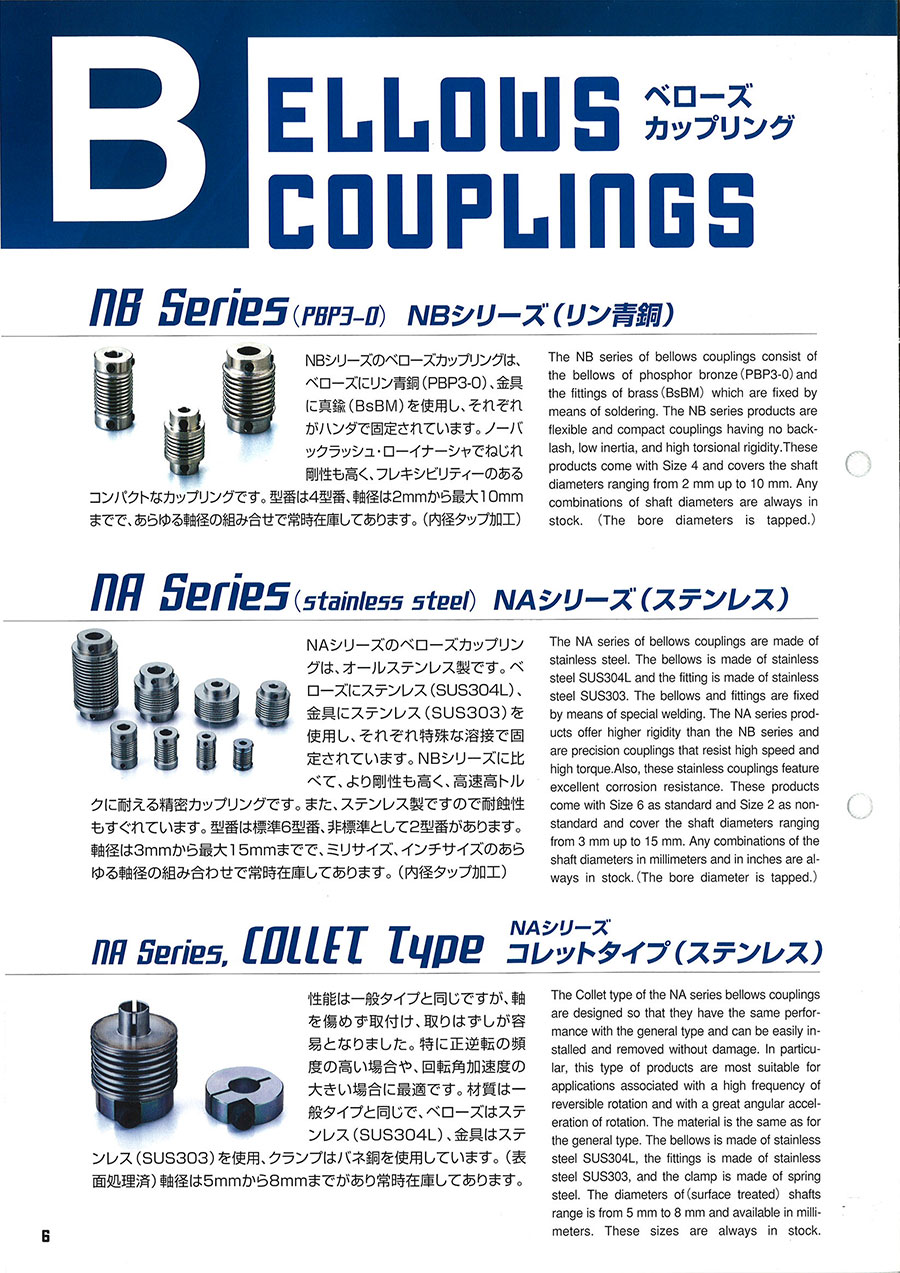

カタログ

カタログ (見開き版)

商品担当おすすめ

ミスミ
回転軸ストレートタイプ
ミスミブランドの回転軸　ストレートタイプです。各種追加工にも対応しております。
ミスミ
駆動軸　ストレートタイプ
ミスミブランドの駆動軸　ストレートタイプです。高周波焼入れ品も取り揃え。　各種追加工にも対応しております。
日本ミニチュアカップリング
ベローズカップリングコレットタイプステンレス製
ベローズカップリングシリーズコレットタイプステンレス製です。材質・締結方法などが異なります。

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
