アンプ分離近接センサ（ボリウムタイプ） E2C/E2C-H

Name: アンプ分離近接センサ（ボリウムタイプ） E2C/E2C-H
Brand: オムロン
SKU: 221000569803
Rating: 5 (2 reviews)

カタログ |

数量スライド割引
一部当日出荷可能

平均満足度5.0

この商品のレビューをみる（2件）

通常単価(税別): 4,817円～57,899円

税込単価: 5,299円～63,689円

検出感度の調整可能なアンプ分離タイプ。【特長】・センサヘッドの小型化を実現。コ...

詳細情報を確認する

ご注意

材料や部材入手難などの影響により納期が不安定になっています。受注停止中の商品は、次回入荷の目途が立っていません。

未確定：候補が24型番あります。

商品情報
型番リスト
詳細情報

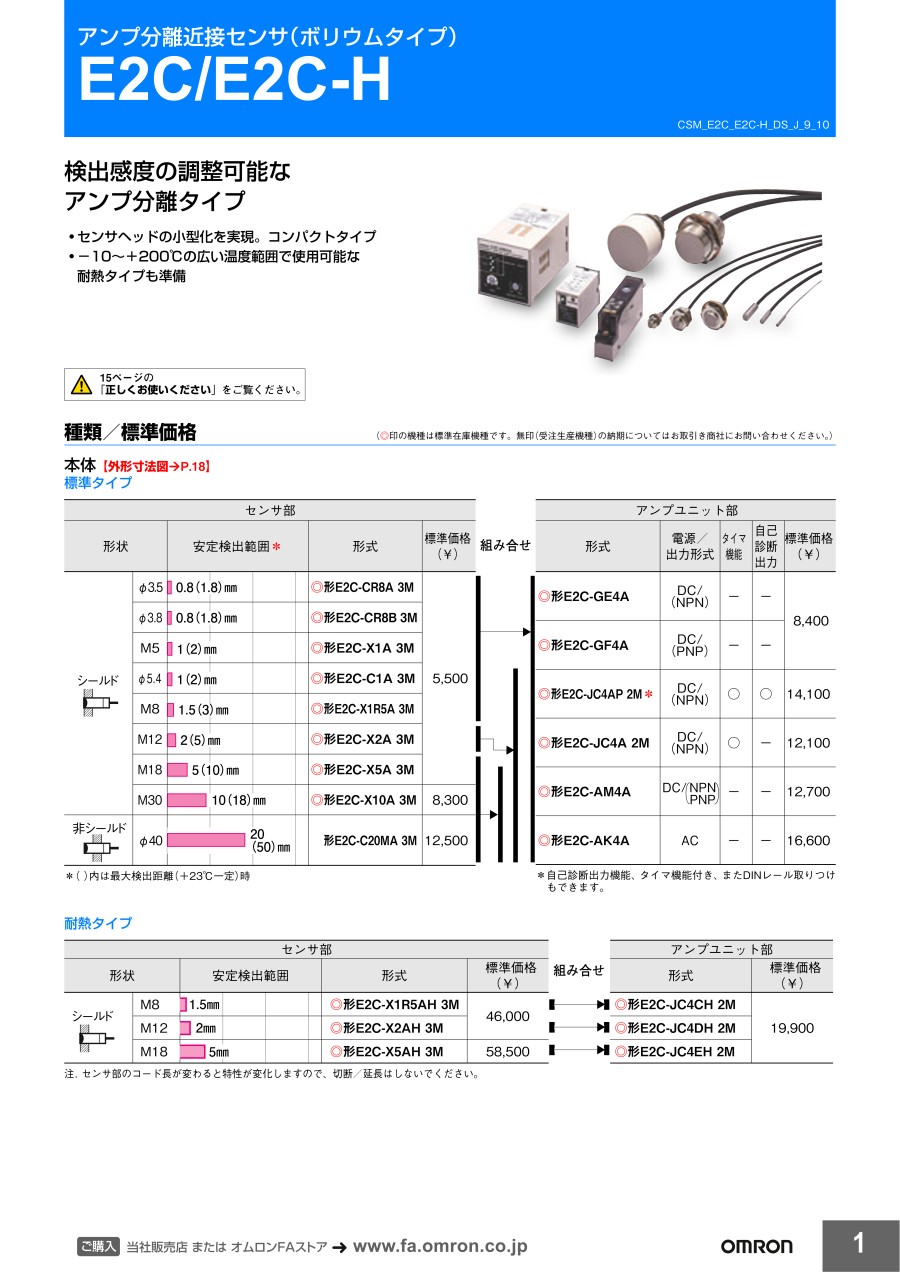

カタログ

商品情報

外形図

センサ部

アンプユニット部

製品仕様

定格/性能

センサ部

項目		形式
		形E2C -CR8A -CR8B	形E2C -X1A -C1A	形E2C -X1R5A	形E2C -X2A	形E2C -X5A	形E2C -X10A	形E2C -C20MA


最大検出距離（+23℃時）		1.8mm	2mm	3mm	5mm	10mm	18mm	50mm
最大検出距離（+23℃時）		1.8mm	2mm	3mm	5mm	10mm	18mm	50mm
安定検出範囲	周囲温度範囲	0～0.8mm	0～1mm	0～1.5mm	0～2mm	0～5mm	0～10mm	0～20mm
	周囲温度範囲	0～0.8mm	0～1mm	0～1.5mm	0～2mm	0～5mm	0～10mm	0～20mm
	0～+40℃にて	0～1.2mm	0～1.5mm	0～2mm	0～2.5mm	0～7mm	0～15mm	0～28mm
応差		組み合せアンプユニット部の［定格/性能］→デジタルカタログ4ページ参照
検出可能物体		磁性金属（非磁性金属は検出距離が低下します。「特性データ」→デジタルカタログ8ページ参照
標準検出物体		鉄5×5×1mm		鉄8×8×1mm	鉄12×12×1mm	鉄18×18×1mm	鉄30×30×1mm	鉄50×50×1mm
標準検出物体		鉄5×5×1mm		鉄8×8×1mm	鉄12×12×1mm	鉄18×18×1mm	鉄30×30×1mm	鉄50×50×1mm
応答周波数 *1		1kHz		800Hz		350Hz	100Hz	50Hz
周囲温度範囲		動作時、保存時：各-25～+70℃（だだし、氷結、結露しないこと）
周囲湿度範囲		動作時、保存時：各35～95%RH（ただし、結露しないこと）
温度の影響		-25～+70℃の温度範囲内で+23℃時、検出距離の±15%以下
振動（耐久）		10～55Hz 複振幅1.5mm X、Y各方向 2h
衝撃（耐久）		500m/s² X、Y各方向 3回
保護構造		IEC規格 IP67、オムロン社内規格耐油
接続方式 *2		コード引き出しタイプ
接続方式 *2		高周波同軸コード（標準コード長3m）
質量（梱包状態）		約40g	約45g	約50g	約60g	約140g	約270g	約300g
材質	ケース	ステンレス	黄銅
	検出面	ABS樹脂
	コード	ポリエチレン
	締め付けナット	-	黄銅ニッケルメッキ（形E2C-C1Aを除く）
	歯付座金	-	鉄亜鉛メッキ（形E2C-C1Aを除く）
付属品		-

*1.アンプユニットの無接点制御出力を使用した場合の最低値です。
測定条件は標準検出物体を用い、検出物体の間隔は標準検出物体の2倍とし、設定距離は最大検出距離の1/2とします。
*2.アンプユニットとセンサ部との組み合わせによるコード長については→デジタルカタログ6ページ参照
高周波同軸コードの特性インピーダンスは50Ωです。

アンプユニット部

項目		形式
		形E2C-GE4A	形E2C-GF4A	形E2C-JC4A 形E2C-JC4AP	形E2C-AM4A	形E2C-AK4A
		形E2C-GE4A	形E2C-GF4A	形E2C-JC4A 形E2C-JC4AP	形E2C-AM4A	形E2C-AK4A
電源電圧（使用電圧範囲）		DC12～24V リップル（p-p）10%以下 *1（DC10～30V）				AC100～240V （AC90～264V） 50/60Hz


消費電流		25mA以下		45mA以下	50mA以下	55mA以下
検出距離調整範囲 *2		定格検出距離の20%以上、 4回転ポテンショメータ		定格検出距離の20～100%、4回転ポテンショメータ
検出距離調整範囲 *2		定格検出距離の20%以上、 4回転ポテンショメータ		定格検出距離の20～100%、4回転ポテンショメータ
応差可変範囲		応差固定（検出距離の10%以下）			定格検出距離の1～5%可変
応答時間	無接点	（使用近接センサの応答周波数を参照）
応答時間	有接点	-				20ms以下
制御出力	無接点	NPN 出力抵抗4.7kΩ 100mA以下（DC30V以下）（残留電圧1.5V以下）	PNP 出力抵抗4.7kΩ 100mA以下（DC30V以下）（残留電圧1.5V以下）	NPN オープンコレクタ出力 100mA以下（DC30V以下）（残留電圧0.7V以下）（形E2C-JC4APは 1V以下）	NPN、PNP 両出力オープンコレクタ出力 200mA以下（DC30V以下）（残留電圧1.5V以下）	トランジスタ・フォトカプラ 50mA以下（DC40V以下）（残留電圧2V以下）







	有接点	-				リレー出力1c AC250V2Acosφ=1 （抵抗負荷） *3



表示灯		検出表示（赤色）（OPERATION）		検出表示（赤色）（OPERATION）安定表示（緑色）（STABILITY）	検出表示（赤色）（OPERATION）安定表示（緑色）（STABILITY）



動作モード		NO/NCスイッチ切り替え
自己診断出力		-		（形E2C-JC4APのみ）センサ断線時および不安定検出時、出力トランジスタ ON無接点NPN オープンコレクタ 50mA以下（DC30V以下）（残留電圧1V以下）	-








タイマ機能		-		OFFディレイ40±10ms	-
タイマ機能		-		OFFディレイ40±10ms	-
センサ部・アンプユニット部間のコード長補償		-		（形E2C-JC4APのみ） 3m/5m端子短絡板切替式短絡時：1～3m 開放時：3～5m	4連スイッチによるモード切り替え




周囲温度範囲		動作時、保存時：各-10～+55℃（ただし、氷結、結露しないこと）
周囲湿度範囲		動作時、保存時：各35～85%RH（形E2C-JC4APは35～95%RH）（ただし、結露しないこと）
温度の影響		-10～+55℃の温度範囲内で+23℃時、検出距離の10%以下
電圧の影響		DCタイプ：定格電源電圧±20%の範囲内で定格電源電圧時、検出距離の±1%以下 ACタイプ：定格電源電圧±10%の範囲内で定格電源電圧時、検出距離の±1%以下
電圧の影響
絶縁抵抗		50MΩ以上（DC500Vメガにて）充電部一括とケース間
耐電圧		DCタイプ：AC1,000V 50/60Hz 1min 充電部一括とケース間 ACタイプ：AC1,500V 50/60Hz 1min 充電部一括とケース間
耐電圧
振動（耐久）		10～25Hz 複振幅2mm X、Y、Z各方向 2h		10～55Hz 複振幅1.5mm X、Y、Z各方向 2h	10～25Hz 複振幅2mm X、Y、Z各方向 2h

項目	形式
	形E2C-GE4A	形E2C-GF4A	形E2C-JC4A 形E2C-JC4AP	形E2C-AM4A	形E2C-AK4A
	形E2C-GE4A	形E2C-GF4A	形E2C-JC4A 形E2C-JC4AP	形E2C-AM4A	形E2C-AK4A
衝撃（耐久）	100m/s² X、Y、Z各方向 3回
寿命（リレー出力）	-				機械的1,000万回以上電気的10万回以上



接続方式	端子台タイプ		コード引き出しタイプ（標準コード長2m）	端子台タイプ


質量（梱包状態） *4	約20g		形E2C-JC4A：約50g 形E2C-JC4AP：約80g	約140g	約250g



付属品	取扱説明書		コーションラベル、取りつけ金具（形E2C-JC4A：取りつけ用 +ねじ M3×15）、取扱説明書	取扱説明書

*1.DC24V±10%（平均値）の全波整流の電源で使用できます。（形E2C-GE4□には使用できません。）
*2.センサ部とセット使用したとき、各性能を満足する検出距離範囲を示します。
*3.内蔵リレー形G2R-14 DC 12V
*4.接続ソケットの質量を含んでいません。

型番リスト

表示件数

型番

近接センサ種類

検出距離（範囲）

(mm)

シールド

アンプの種類

ヘッドサイズ（センサ形状ネジ型）

ヘッドサイズ（センサ形状円柱型）

(mm)

仕様

出力形式

動作モード

検出距離

(mm)

接続仕様

電源電圧

コード長

(m)

自己診断出力機能

保護構造

取得規格

適用センサ

RoHS?

最小発注数量

その他	-	-	分離型（アンプ単体）	-	-	標準タイプ	トランジスタフォトカプラ	NO/NC 切替式	-	端子台タイプ	AC100～240V	-	無し	-	-	-	-	1個
その他	-	-	分離型（アンプ単体）	-	-	標準タイプ	NPN、PNP両出力オープンコレクタ	NO/NC 切替式	-	端子台タイプ	DC12～24V	-	無し	-	-	-	-	1個
円柱型	～5	シールド	分離型（センサ単体）	-	5.4	標準タイプ	-	-	1	コード引き出しタイプ	-	3	-	IP67	IEC	-	-	1個
円柱型	～5	シールド	分離型（センサ単体）	-	3.5	標準タイプ	-	-	0.8	コード引き出しタイプ	-	3	-	IP67	IEC	-	-	1個
円柱型	～5	シールド	分離型（センサ単体）	-	3.8	標準タイプ	-	-	0.8	コード引き出しタイプ	-	3	-	IP67	IEC	-	-	1個
円柱型	～5	シールド	分離型（センサ単体）	-	3.8	標準タイプ	-	-	0.8	コード引き出しタイプ	-	5	-	IP67	IEC	-	6	1個
その他	-	-	分離型（アンプ単体）	-	-	標準タイプ	NPN	NO/NC 切替式	-	端子台タイプ	DC12～24V	-	無し	-	-	-	-	1個
その他	-	-	分離型（アンプ単体）	-	-	標準タイプ	PNP	NO/NC 切替式	-	端子台タイプ	DC12～24V	-	無し	-	-	-	-	1個
その他	-	-	分離型（アンプ単体）	-	-	標準タイプ	NPNオープンコレクタ	NO/NC 切替式	-	コード引き出しタイプ	DC12～24V	2	無し	-	-	-	-	1個
その他	-	-	分離型（アンプ単体）	-	-	標準タイプ	NPNオープンコレクタ	NO/NC 切替式	-	コード引き出しタイプ	DC12～24V	2	有り	-	-	-	-	1個
その他	-	-	分離型（アンプ単体）	-	-	耐熱タイプ	NPNオープンコレクタ	NO/NC 切替式	-	コード引き出しタイプ	DC12～24V	2	無し	-	IEC	E2C-X1R5AH 3M	-	1個
その他	-	-	分離型（アンプ単体）	-	-	耐熱タイプ	NPNオープンコレクタ	NO/NC 切替式	-	コード引き出しタイプ	DC12～24V	2	無し	-	IEC	E2C-X2AH 3M	-	1個
その他	-	-	分離型（アンプ単体）	-	-	耐熱タイプ	NPNオープンコレクタ	NO/NC 切替式	-	コード引き出しタイプ	DC12～24V	2	無し	-	IEC	E2C-X5AH 3M	-	1個
ネジ型	～5	シールド	分離型（センサ単体）	M5	-	標準タイプ	-	-	1	コード引き出しタイプ	-	3	-	IP67	IEC	-	-	1個
ネジ型	～5	シールド	分離型（センサ単体）	M8	-	標準タイプ	-	-	1.5	コード引き出しタイプ	-	3	-	IP67	IEC	-	-	1個
ネジ型	～5	シールド	分離型（センサ単体）	M8	-	標準タイプ	-	-	1.5	コード引き出しタイプ	-	5	-	IP67	IEC	-	-	1個
ネジ型	～5	シールド	分離型（センサ単体）	M8	-	耐熱タイプ	-	-	1.5	コード引き出しタイプ	-	3	-	IP60	IEC	-	-	1個
ネジ型	～5	シールド	分離型（センサ単体）	M8	-	耐熱タイプ	-	-	1.5	コード引き出しタイプ	-	5	-	IP67	IEC	-	6	1個
ネジ型	～5	シールド	分離型（センサ単体）	M12	-	標準タイプ	-	-	2	コード引き出しタイプ	-	3	-	IP67	IEC	-	-	1個
ネジ型	～5	シールド	分離型（センサ単体）	M12	-	標準タイプ	-	-	2	コード引き出しタイプ	-	10	-	IP67	CE/IEC	-	-	1個
ネジ型	～5	シールド	分離型（センサ単体）	M12	-	耐熱タイプ	-	-	2	コード引き出しタイプ	-	3	-	IP60	IEC	-	-	1個
ネジ型	～5	シールド	分離型（センサ単体）	M18	-	標準タイプ	-	-	5	コード引き出しタイプ	-	3	-	IP67	IEC	-	-	1個
ネジ型	～5	シールド	分離型（センサ単体）	M18	-	耐熱タイプ	-	-	5	コード引き出しタイプ	-	3	-	IP60	IEC	-	-	1個
ネジ型	6～10	シールド	分離型（センサ単体）	M30	-	標準タイプ	-	-	10	コード引き出しタイプ	-	3	-	IP67	IEC	-	-	1個

通常単価(税別) (税込単価)	通常出荷日

15,899円 ( 17,489円 )	在庫品1日目当日出荷可能
11,049円 ( 12,154円 )	在庫品1日目当日出荷可能
4,817円 ( 5,299円 )	在庫品1日目当日出荷可能
4,817円 ( 5,299円 )	在庫品1日目当日出荷可能
4,989円 ( 5,488円 )	在庫品1日目当日出荷可能
5,608円 ( 6,169円 )	71日目
8,397円 ( 9,237円 )	在庫品1日目当日出荷可能
7,997円 ( 8,797円 )	在庫品1日目当日出荷可能
10,899円 ( 11,989円 )	在庫品1日目当日出荷可能
13,899円 ( 15,289円 )	在庫品1日目当日出荷可能
19,799円 ( 21,779円 )	在庫品1日目当日出荷可能
16,152円 ( 17,767円 )	1日目
19,799円 ( 21,779円 )	在庫品1日目当日出荷可能
4,989円 ( 5,488円 )	在庫品1日目当日出荷可能
4,989円 ( 5,488円 )	在庫品1日目当日出荷可能
5,557円 ( 6,113円 )	1日目
45,899円 ( 50,489円 )	在庫品1日目当日出荷可能
37,528円 ( 41,281円 )	89日目
4,989円 ( 5,488円 )	1日目
7,756円 ( 8,532円 )	在庫品1日目当日出荷可能
42,539円 ( 46,793円 )	在庫品1日目当日出荷可能
4,817円 ( 5,299円 )	在庫品1日目当日出荷可能
57,899円 ( 63,689円 )	在庫品1日目当日出荷可能
6,624円 ( 7,286円 )	1日目

詳細情報

基本情報

基本情報

検出感度の調整可能なアンプ分離タイプ。
【特長】
・センサヘッドの小型化を実現。コンパクトタイプ
・-10～+200℃の広い温度範囲で使用可能な耐熱タイプも準備

ご注意

材料や部材入手難などの影響により納期が不安定になっています。受注停止中の商品は、次回入荷の目途が立っていません。

カタログ

商品TOP

カタログ (見開き版)

商品担当おすすめ

ミスミ
Ｍ12丸型防水コネクタハーネス
防水保護等級IP69Kと耐油・難燃(VW-1)、耐屈曲性能を備えたM12丸型コネクタハーネス

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。

アンプ分離近接センサ（ボリウムタイプ） E2C/E2C-Hのレビュー

5平均満足度：5.02件のレビュー

星5
100%
星4
0%
星3
0%
星2
0%
星1
0%

金型と成型機の制御に使用

満足度：5.02019/10/02

お客様よりご指定品でしたので購入しました。金型の温度が300度を超える環境になりますので、耐熱タイプのものを使用していま...もっと読む

0人が参考にしています。

生産機械に使用

満足度：5.02019/09/03

在庫補充として購入しました。正常に検出でき、金属部分に接触しないため、壊れにくく、重宝しています。
