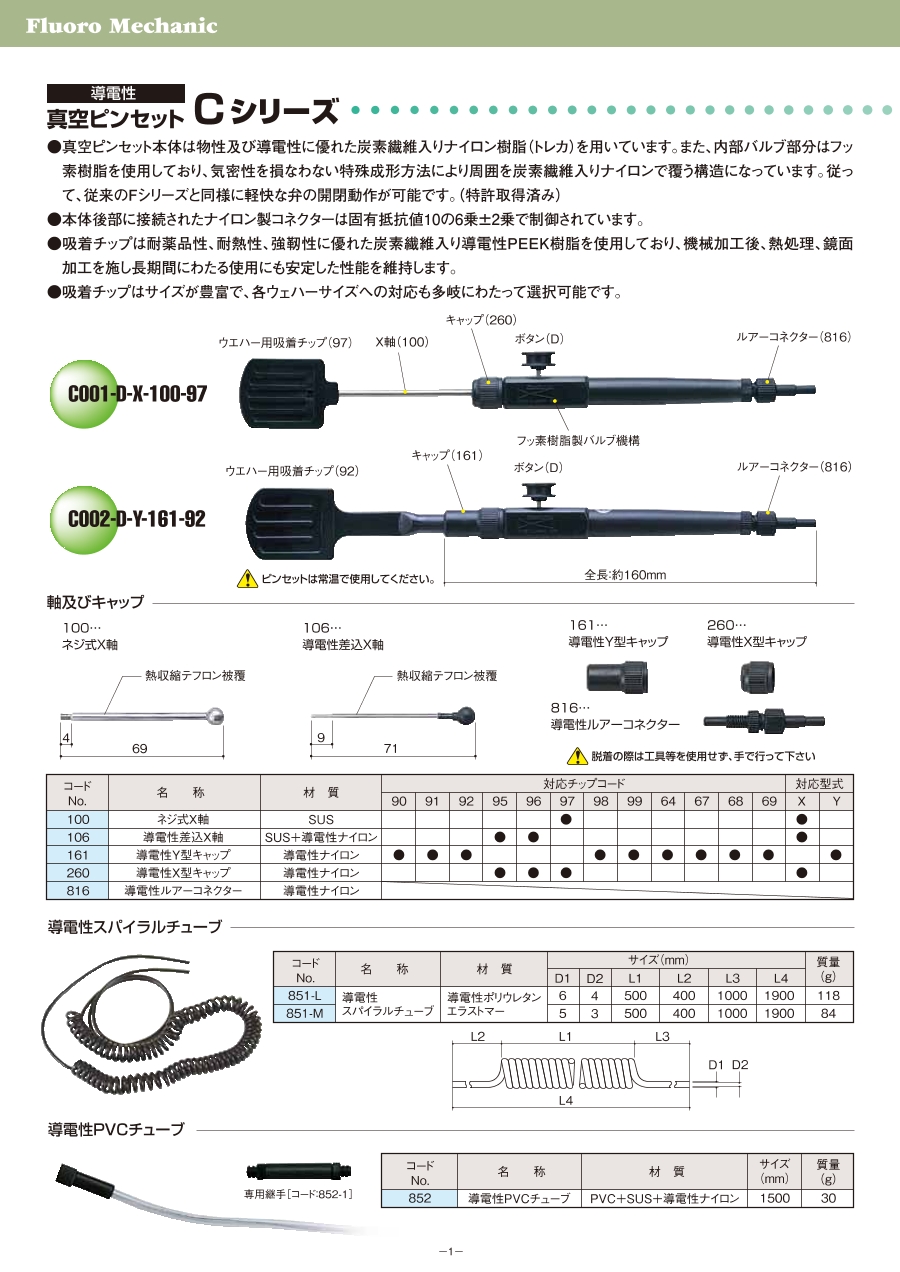

真空ピンセット 導電性 Cシリーズ
- 一部SALE 2026/01/31まで
- 一部当日出荷可能
- 通常単価(税別)
- 10,001円～48,397円特別価格
- 税込単価
- 11,001円～53,237円特別価格
【特長】・真空ピンセット本体は物性及び導電性に優れた炭素繊維入りナイロン樹脂（...
詳細情報を確認する商品情報
製品仕様
C001-D-X-100-97
C002-D-Y-161-92
ピンセットは常温で使用してください。
軸及びキャップ
脱着の際は工具等を使用せず、手で行って下さい
規格表
| 型番 | 名称 | 材質 | 対応チップコード | 対応型式 | ||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 90 | 91 | 92 | 95 | 96 | 97 | 98 | 99 | 64 | 67 | 68 | 69 | X | Y | |||
| 100 | ネジ式X軸 | SUS | - | - | - | - | - | ● | - | - | - | - | - | - | ● | - |
| 106 | 導電性差込X軸 | SUS+導電性ナイロン | - | - | - | ● | ● | - | - | - | - | - | - | - | ● | - |
| 161 | 導電性Y型キャップ | 導電性ナイロン | ● | ● | ● | - | - | - | ● | ● | ● | ● | ● | ● | - | ● |
| 260 | 導電性X型キャップ | 導電性ナイロン | - | - | - | ● | ● | ● | - | - | - | - | - | - | ● | - |
| 816 | 導電性ルアーコネクター | 導電性ナイロン | - | - | - | - | - | - | - | - | - | - | - | - | - | - |
型番リスト
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
10,001円 ( 11,001円 ) | 5日目 |
11,539円 ( 12,693円 ) | 5日目 |
14,599円 ( 16,059円 ) | 5日目 |
23,078円 ( 25,386円 ) | 5日目 |
14,599円 ( 16,059円 ) | 5日目 |
20,154円 ( 22,169円 ) | 5日目 |
21,693円 ( 23,862円 ) | 5日目 |
11,693円 ( 12,862円 ) | 5日目 |
26,235円 ( 28,859円 ) | 5日目 |
48,390円43,551円 ( 47,906円 ) | 5日目 |
32,000円 ( 35,200円 ) | 5日目 |
17,564円 ( 19,320円 ) | 5日目 |
18,923円 ( 20,815円 ) | 5日目 |
20,308円 ( 22,339円 ) | 5日目 |
22,462円 ( 24,708円 ) | 5日目 |
30,308円 ( 33,339円 ) | 在庫品1日目当日出荷可能 |
10,001円 ( 11,001円 ) | 在庫品1日目当日出荷可能 |
11,539円 ( 12,693円 ) | 5日目 |
14,599円13,431円 ( 14,774円 ) | 5日目 |
23,272円 ( 25,599円 ) | 5日目 |
14,462円 ( 15,908円 ) | 5日目 |
20,154円 ( 22,169円 ) | 5日目 |
21,871円 ( 24,058円 ) | 5日目 |
11,693円 ( 12,862円 ) | 5日目 |
26,235円23,611円 ( 25,972円 ) | 5日目 |
47,204円 ( 51,924円 ) | 5日目 |
32,000円 ( 35,200円 ) | 5日目 |
17,386円 ( 19,125円 ) | 5日目 |
18,923円 ( 20,815円 ) | 5日目 |
20,308円 ( 22,339円 ) | 5日目 |
22,462円 ( 24,708円 ) | 5日目 |
30,308円 ( 33,339円 ) | 5日目 |
11,588円 ( 12,747円 ) | 5日目 |
12,923円 ( 14,215円 ) | 5日目 |
16,000円14,400円 ( 15,840円 ) | 5日目 |
24,462円 ( 26,908円 ) | 5日目 |
16,000円14,400円 ( 15,840円 ) | 5日目 |
21,539円 ( 23,693円 ) | 5日目 |
23,272円20,944円 ( 23,038円 ) | 5日目 |
13,077円 ( 14,385円 ) | 5日目 |
27,385円 ( 30,124円 ) | 5日目 |
48,397円 ( 53,237円 ) | 5日目 |
33,402円 ( 36,742円 ) | 5日目 |
18,769円 ( 20,646円 ) | 5日目 |
20,470円18,423円 ( 20,265円 ) | 5日目 |
21,693円 ( 23,862円 ) | 5日目 |
23,847円 ( 26,232円 ) | 5日目 |
31,693円 ( 34,862円 ) | 5日目 |
詳細情報
基本情報
【特長】
・真空ピンセット本体は物性及び導電性に優れた炭素繊維入りナイロン樹脂（トレカ）を用いています。
また、内部バルブ部分はふっ素樹脂を使用しており、気密性を損なわない特殊成形方法により周囲を炭素繊維入りナイロンで覆う構造になっています。
従って、従来のFシリーズと同様に軽快な弁の開閉動作が可能です。
・本体後部に接続されたナイロン製コネクターは固有抵抗値10の6乗±1乗で制御されています。
※ピンセットの使用には別売の真空ポンプ「FV-10」「FV-30」「FV-60」「FV-XP」のいずれかが必要です。
ご注意
- 弊社では型番リストより選択いただける商品のみの取り扱いとなります。曲げ加工は対応致しかねます。
