レバーロック式マニュアルピンセット レバーロックシリーズ/導電性レバーロックシリーズ
- 通常単価(税別)
- 21,385円～32,770円
- 税込単価
- 23,524円～36,047円
導電性レバーロックシリーズ新登場！ウエハーの取り扱いには細心の注意が必要です。ハンドリング時の傷や汚れ...
詳細を確認- 商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)
商品情報
外形図
規格表
| 型番 | 名称 | 材質 | サイズ （mm） | 質量 （g） | ||
|---|---|---|---|---|---|---|
| W | L1 | L2 | ||||
| M100-150L | 6インチレバーロック式 マニュアルピンセット | PEEK | 40 | 3 | 185 | 71 |
| M100-200L | 8インチレバーロック式 マニュアルピンセット | PEEK | 55 | 3 | 180 | 72 |
| M100-300L | 12インチレバーロック式 マニュアルピンセット | PEEK | 75 | 8 | 180 | 77 |
| E100-150L | 6インチ導電性レバーロック式 マニュアルピンセット | 導電性PEEK | 40 | 3 | 185 | 71 |
| E100-200L | 8インチ導電性レバーロック式 マニュアルピンセット | 導電性PEEK | 55 | 3 | 180 | 72 |
| E100-300L | 12インチ導電性レバーロック式 マニュアルピンセット | 導電性PEEK | 75 | 8 | 180 | 77 |
※E100タイプ: 強度の関係で支柱は、無充填のPEEK材を使用しております。
注意・禁止事項
シリコンウエハーを対象に作られております。
十分に評価した上でご使用下さい。
詳細情報
基本情報

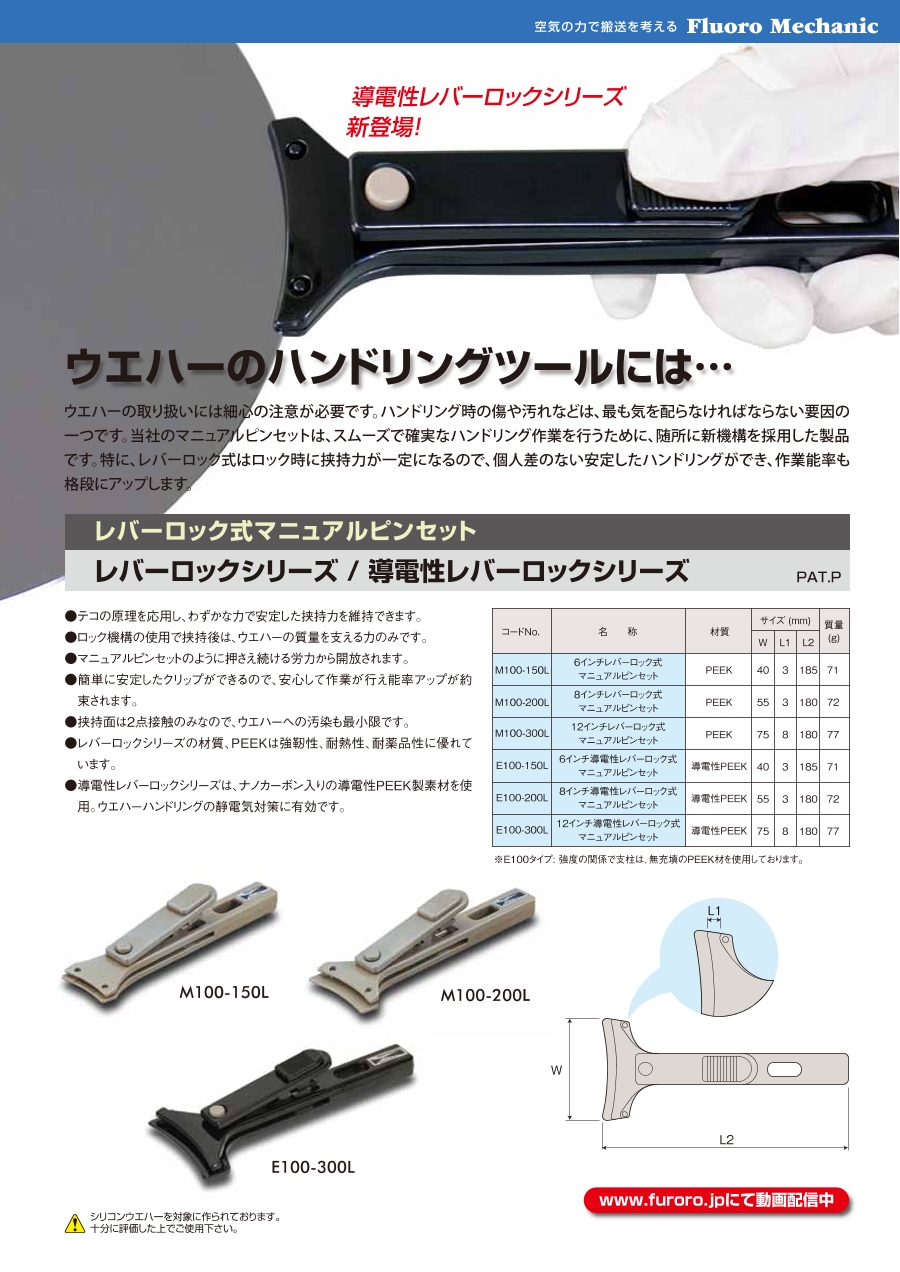

導電性レバーロックシリーズ新登場！
ウエハーの取り扱いには細心の注意が必要です。
ハンドリング時の傷や汚れなどは、最も気を配らなければならない要因の一つです。
特に、レバーロック式はロック時に挟持力が一定になるので、個人差のない安定したハンドリングができ、作業能率も格段にアップします。
【特長】
・テコの原理を応用し、わずかな力で安定した挟持力を維持できます。
・ロック機構の使用で挟持後は、ウエハーの質量を支える力のみです。
・マニュアルピンセットのように押さえ続ける労力から開放されます。
・簡単に安定したクリップができるので、安心して作業が行え能率アップが約束されます。
・挟持面は2点接触のみなので、ウエハーへの汚染も最小限です。
・レバーロックシリーズの材質、PEEKは強靭性、耐熱性、耐薬品性に優れています。
・導電性レバーロックシリーズはナノカーボン入りの導電性PEEK製素材を使用し、従来品では防げなかった帯電を防止し、発塵抑制に効果があります。
