メカニカル部品技術窓口
絞り込み条件
部品構成
~mm吸着部材質
- PCTFE
- 3F(PCTFE)
- PEEK
- PEEK
- 導電性PEEK
- シリコンゴム
- 透明シリコーンゴム+3F(PCTFE)
- シリコーンゴム
- シリコーンゴム+カーボン
- 透明シリコーンゴム
- フッ素ゴム
- ふっ素樹脂
- バイトンゴム
- バイトンゴム+カーボン
- 導電性バイトンゴム+導電性PEEK樹脂
- ポリイミド複合材
- ベスペル
本体材質
~mm吸着部詳細
~mm内径サイズ φA(φ)
~mm- 0.05
- 0.07
- 0.1
- 0.2
- 0.3
- 0.5
- 0.7
- 1.0
- 1.2
- 1.5
- 2.0
- 2.5
- 3.0
サイズφB(外径)(φ)
~mm- 2.5
- 3.0
- 3.5
- 4.5
- 5.0
- 8.0
- 11
- 15
- 20
- 25
- 30
到達吸引圧(kPa)
~mm- -33
本体+構成部品詳細
~mmCAD
- 2D
出荷日
- すべて
- 5日以内
リリース真空ピンセット
- 一部SALE 2026/01/31まで
- 通常単価(税別)
- 20,000円～42,219円特別価格
- 税込単価
- 22,000円～46,441円特別価格
的確な位置にワークを確実に収めるためには、吸着だけでは不十分。離脱の際、吹出し...
詳細情報を確認するご注意
- 真空ピンセットと真空ポンプは別々の販売りになります。セット販売はございません。
絞り込み条件の種類欄から選定してください。
商品情報
製品仕様
真空ピンセットと真空ポンプは別々の販売りになります。セット販売はございません。
絞り込み条件の種類欄から選定してください。
ポンプ
吸引・吐出用に個別のポンプを設けることなく、一つのシステムで兼用していますのでコンパクトなボディを可能にしました。
吸引・吐出の2回路を1つの集合コネクター（二重配管）に接続させる構造なので、1本のチューブのみで吸引、吐出が可能になりました。
| 型番 | 導電性FV-W | FV-W |
|---|---|---|
| 名称 | 吸引・吐出兼用ポンプ導電性FV-W | 吸引・吐出兼用ポンプFV-W |
| 定格電圧 | AC-100V | |
| 消費電力 | 5.0W以下 | |
| 吸引圧 | -33kPa | |
| 吐出圧 | 0～13kPa | |
| 流量（注1） | 1.3L/min（無負荷時） | |
| サイズ | 長さ137×幅88×高さ85（mm） | |
| 質量 | 850g | |
| 耐久時間 | 9000時間以上 | |
| 付属品 | アース［コード：859］ 導電性二重配管チューブ［コード：819］ | 二重配管チューブ［コード：820］ |
注1：各ポンプの流量値は50Hz時の値を表記しています。60Hzで使用の場合は約20%減少します。
※このデータは国内仕様です。
ピンセット
C007タイプ
（導電性FV-W専用）
本体は導電性ナイロン樹脂でふっ素樹脂製バルブを覆っていますので、静電気の影響を受けやすい超微小物に最適です。（システム固有抵抗値106Ω）
F007タイプ
（耐薬品性用）
※ピンセットは常温で使用して下さい。
選定サポート情報
注文例
型番リスト
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
20,000円 ( 22,000円 ) | 5日目 |
21,539円 ( 23,693円 ) | 5日目 |
21,539円 ( 23,693円 ) | 5日目 |
21,709円 ( 23,880円 ) | 5日目 |
21,709円 ( 23,880円 ) | 5日目 |
21,539円 ( 23,693円 ) | 5日目 |
21,539円 ( 23,693円 ) | 5日目 |
21,709円 ( 23,880円 ) | 5日目 |
21,709円 ( 23,880円 ) | 5日目 |
22,154円 ( 24,369円 ) | 5日目 |
22,356円 ( 24,592円 ) | 5日目 |
21,539円 ( 23,693円 ) | 5日目 |
21,709円19,538円 ( 21,492円 ) | 5日目 |
21,709円19,538円 ( 21,492円 ) | 5日目 |
21,709円19,538円 ( 21,492円 ) | 5日目 |
21,709円19,538円 ( 21,492円 ) | 5日目 |
21,709円19,538円 ( 21,492円 ) | 5日目 |
21,709円19,538円 ( 21,492円 ) | 5日目 |
21,709円19,538円 ( 21,492円 ) | 5日目 |
21,709円19,538円 ( 21,492円 ) | 5日目 |
21,709円19,538円 ( 21,492円 ) | 5日目 |
23,110円20,799円 ( 22,879円 ) | 5日目 |
23,110円20,799円 ( 22,879円 ) | 5日目 |
23,110円20,799円 ( 22,879円 ) | 5日目 |
23,110円20,799円 ( 22,879円 ) | 5日目 |
23,110円20,799円 ( 22,879円 ) | 5日目 |
23,110円20,799円 ( 22,879円 ) | 5日目 |
23,110円20,799円 ( 22,879円 ) | 5日目 |
23,110円20,799円 ( 22,879円 ) | 5日目 |
23,110円20,799円 ( 22,879円 ) | 5日目 |
23,110円20,799円 ( 22,879円 ) | 5日目 |
22,154円 ( 24,369円 ) | 5日目 |
22,154円 ( 24,369円 ) | 5日目 |
21,539円 ( 23,693円 ) | 5日目 |
21,709円 ( 23,880円 ) | 5日目 |
21,539円 ( 23,693円 ) | 5日目 |
21,539円 ( 23,693円 ) | 5日目 |
21,539円 ( 23,693円 ) | 5日目 |
21,709円19,538円 ( 21,492円 ) | 5日目 |
21,709円 ( 23,880円 ) | 5日目 |
21,709円19,538円 ( 21,492円 ) | 5日目 |
21,539円19,385円 ( 21,324円 ) | 5日目 |
24,308円 ( 26,739円 ) | 5日目 |
25,539円 ( 28,093円 ) | 5日目 |
21,709円19,538円 ( 21,492円 ) | 5日目 |
21,709円19,538円 ( 21,492円 ) | 5日目 |
21,539円 ( 23,693円 ) | 5日目 |
21,709円19,538円 ( 21,492円 ) | 5日目 |
21,709円19,538円 ( 21,492円 ) | 5日目 |
21,709円19,538円 ( 21,492円 ) | 5日目 |
21,709円19,538円 ( 21,492円 ) | 5日目 |
21,709円19,538円 ( 21,492円 ) | 5日目 |
21,709円19,538円 ( 21,492円 ) | 5日目 |
21,709円19,538円 ( 21,492円 ) | 5日目 |
21,709円19,538円 ( 21,492円 ) | 5日目 |
21,709円19,538円 ( 21,492円 ) | 5日目 |
21,709円19,538円 ( 21,492円 ) | 5日目 |
21,709円19,538円 ( 21,492円 ) | 5日目 |
21,709円19,538円 ( 21,492円 ) | 5日目 |
21,709円19,538円 ( 21,492円 ) | 5日目 |
詳細情報
基本情報

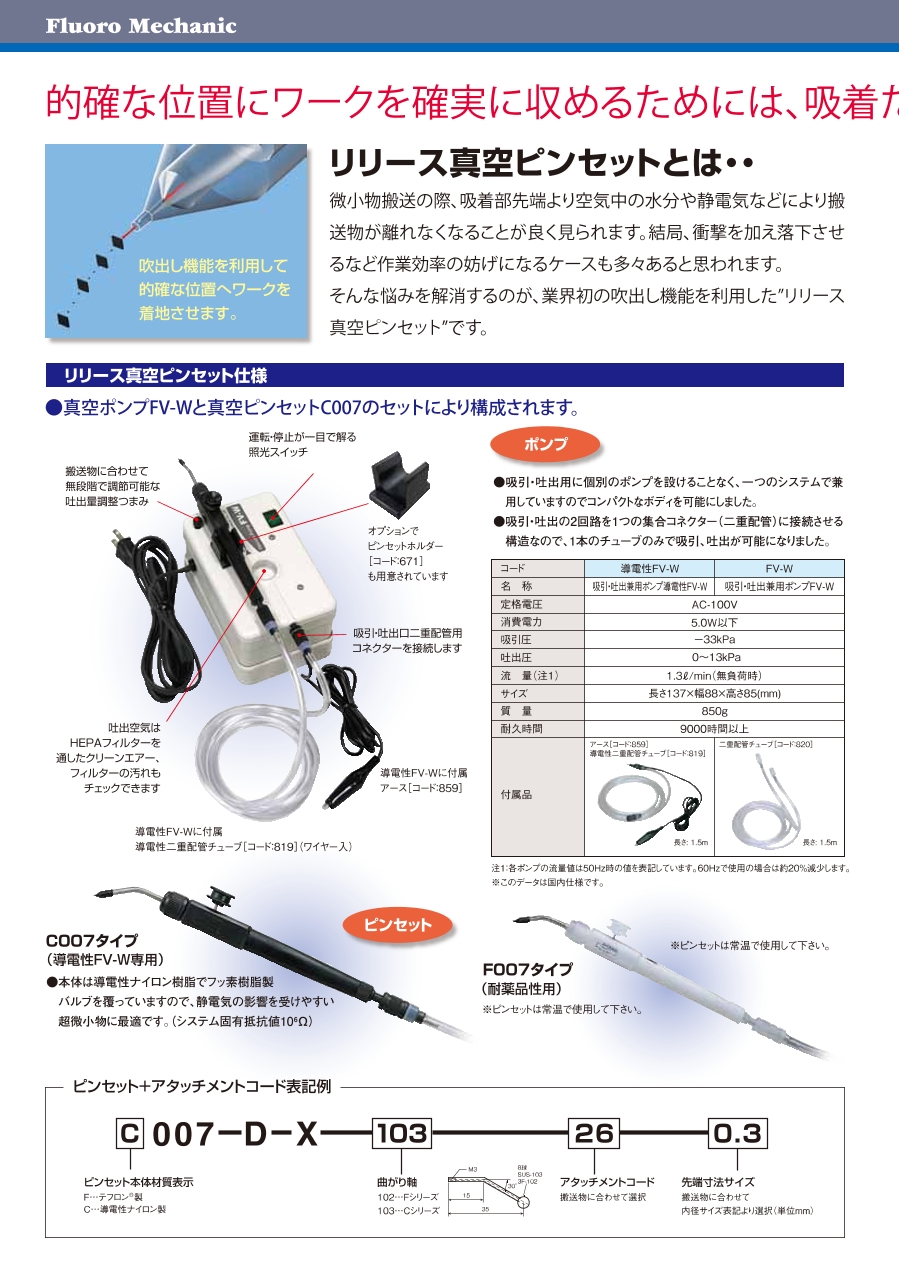

的確な位置にワークを確実に収めるためには、吸着だけでは不十分。
離脱の際、吹出し機能を付けることで、簡単に解決します。
【特長】
・微小物搬送の際、吸着部先端より空気中の水分や静電気などにより搬送物が離れなくなることが良く見られます。
・結局、衝撃を加え落下させるなど作業効率の妨げになるケースも多々あると思われます。
・そんな悩みを解消するのが、吹出し機能を利用した"リリース真空ピンセット"です。
※ピンセットの使用には本ピンセット専用の別売の真空ポンプ「FV-W」F007用、もしくは「FV-W-ドウデンセイ」C007用が必要です。WEBをご確認ください。「FV-W」、「FV-W-ドウデンセイ」は型番リストの1番最後にあります。
ご注意
- 真空ピンセットと真空ポンプは別々の販売りになります。セット販売はございません。
絞り込み条件の種類欄から選定してください。
